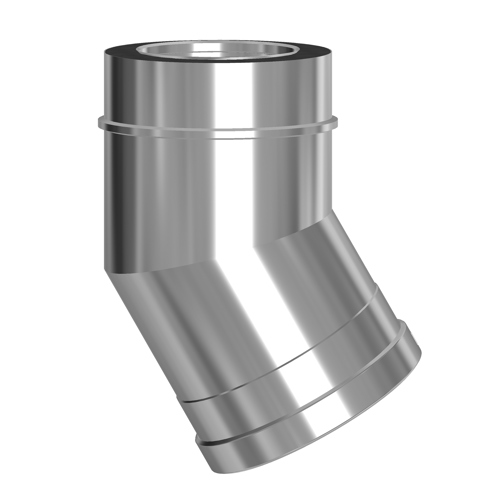

UNITHERM Winkel
Präzise Richtungsänderungen von 15°, 30° und 45°
- Erhältlich in exakten 15°-, 30°- oder 45°-Varianten
- Lückenlose Wärmedämmung
- Strömungsgünstige Führung
- Schnelle Systemmontage
- Witterungsbeständiger Edelstahl
Produktbeschreibung
Die UNITHERM Winkel sind in den fest definierten Standardwinkeln 15°, 30° und 45° lieferbar, um die gewünschte Richtungsänderung an der Gebäudefassade materialschonend und statisch sicher umzusetzen. Typische Einsatzbereiche sind das Auskehlen von Dachüberständen, das Umgehen von Mauervorsprüngen oder das materialschonende Verschwenken der Rohrsäule. Die werkseitig eingebrachte, hochwertigen Wärmedämmung umschließt das Innenrohr auch in den Winkelsegmenten absolut lückenlos. Das verhindert eine kritische Abkühlung der Abgase, sichert den notwendigen thermischen Auftrieb und schließt gefährliche Kältebrücken zur Hauswand aus. Gefertigt aus hochfestem, witterungsbeständigem Edelstahl, werden die Winkel einfach in die UNITHERM-Elementsäule integriert und mit dem Standardklemmband kraftschlüssig gesichert.
Technische Spezifikationen
| ETIM Class | EC010121 - Luftkanalbogen rund |
|---|---|
| Ausführung | innen isolierter Kanal |
| Werkstoff des Kanals | rostfreier Stahl |
| Werkstoffgüte Kanal | Edelstahl 304 (1.4301) |
| Nenndurchmesser Kanal [mm] | 80 - 600 |
| Wandstärke Kanal [mm] | 0.5 |
| Produktionsart | längsnahtgeschweißt |
| Werkstoff der Isolation | Lufthohlraum |
| Oberflächenschutz außen | unbehandelt |
| Oberflächenschutz innen | unbehandelt |
| Perforierte Innenwand | Nein |
| Außenfarbe | Edelstahl |
| Anschluss 1 | Kanalende |
| Anschluss 2 | Kanalende |
| Mit Aufschiebeprofil | Nein |
| Mit Aufschiebeklemme | Nein |
| Mit vormontierter Dichtung | Nein / Ja |
| Bogenausführung | Faltbogen |
| Winkel des Bogens [°] | 15 - 45 |
| Einstecklänge [mm] | 58 |
| Einbettbar in Beton | Nein |
| Antibakterielle Behandlung | Nein |
| Antistatische Ausführung | Nein |
Artikel
| Artikelnummer | Artikelbeschreibung | Gewicht [kg] | CO2/Kg-Äquivalent pro kg Material |
|---|---|---|---|
| FCC3500015008000 | VN-UNITHERM Winkel 15 Grad D=80 | - | - |
| FCC3500015011300 | VN-UNITHERM Winkel 15 Grad D=113 | - | - |
| FCC3500015013000 | VN-UNITHERM Winkel 15 Grad D=130 | - | - |
| FCC3500015015000 | VN-UNITHERM Winkel 15 Grad D=150 | - | - |
| FCC3500015018000 | VN-UNITHERM Winkel 15 Grad D=180 | - | - |
| FCC3500015020000 | VN-UNITHERM Winkel 15 Grad D=200 | - | - |
| FCC3500015025000 | VN-UNITHERM Winkel 15 Grad D=250 | - | - |
| FCC3500015030000 | VN-UNITHERM Winkel 15 Grad D=300 | - | - |
| FCC3500015030010 | VN-UNITHERM Winkel 15 Grad D=300 | - | - |
| FCC3500015035000 | VN-UNITHERM Winkel 15 Grad D=350 | - | - |
