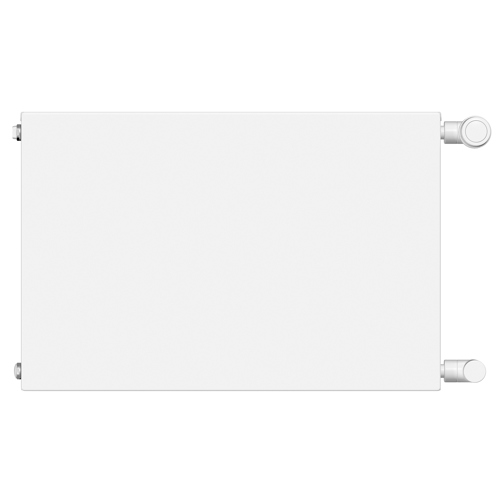

Modernisierungsheizkörper Plan Kompakt
Unkomplizierte Aufwertung von Optik und Technik
- Effiziente Wärme- und Wasserverteilung
- Einfache Installation ohne Umbauarbeiten
- Ausgezeichnete thermische Behaglichkeit
- Kompatibel mit alten Nabenabständen
- Ideal für Sanierung durch passende Anschlüsse
Produktbeschreibung
Mit dem Modernisierungsheizkörper Plan Kompakt gelingt ein Austausch zur leistungsfähigeren und effizienteren Wärmeabgabe spielend einfach. Denn die vorhandenen Nabenabstände bestehender Heizkörper sind mit denen der neuwertigen Modernisierungsheizkörpern kompatibel. Der Modernisierungsheizkörper Plan Kompakt überzeugt zusätzlich durch sein puristisches Design mit planer Frontplatte und ist darüberhinaus besonders leicht zu reinigen. Er sorgt für eine optische Aufwertung des Raumes durch moderne Planoptik bei gleichzeitig einfacher Austauschbarkeit.
Technische Spezifikationen
| ETIM Class | EC011022 - Flachheizkörper |
|---|---|
| Typ | 21 - 22 - 33 |
| Höhe [mm] | 550 - 950 |
| Länge [mm] | 400 - 3000 |
| Tiefe [mm] | 82 - 168 |
| Wärmeabgabe nach EN 442 20 °C - 55/45 [W] | 0 - 4979.51910862416 |
| Wärmeabgabe nach EN 442 20 °C - 75/65 [W] | 474 - 9771 |
| Wärmeabgabe nach EN 442 20 °C - 70/40 [W] | 277.483564009303 - 5613.15344600475 |
| n-Heizkörperexponent | 1.2747 - 1.3196 |
| Max. Arbeitsdruck [bar] | 10 |
| Wasserinhalt [l] | 2.7 - 49.5 |
| Watt pro Meter [W/m] | 1185 - 3257 |
| Faktor K | 3.237 - 55.973 |
| Wärmeabgabe nach EN 442 20 °C - 45/30 [W] | 115 - 2249 |
| Wärmeabgabe nach EN 442 20 °C - 45/35 [W] | 144 - 2847 |
| Wärmeabgabe nach EN 442 20 °C - 50/30 [W] | 131 - 2587 |
| Wärmeabgabe nach EN 442 20 °C - 55/30 [W] | 148 - 2921 |
| Wärmeabgabe nach EN 442 20 °C - 55/35 [W] | 183 - 3645 |
| Wärmeabgabe nach EN 442 20 °C - 60/30 [W] | 164 - 3250 |
| Wärmeabgabe nach EN 442 20 °C - 60/40 [W] | 236 - 4751 |
| Wärmeabgabe nach EN 442 20 °C - 60/45 [W] | 269 - 5427 |
| Wärmeabgabe nach EN 442 20 °C - 65/45 [W] | 291 - 5906 |
| Wärmeabgabe nach EN 442 20 °C - 70/55 [W] | 385 - 7885 |
| Wärmeabgabe nach EN 442 20 °C - 80/60 [W] | 468 - 9640 |
| Wärmeabgabe nach EN 442 20 °C - 90/70 [W] | 598 - 12429 |
| Wärmeabgabe gemäß EN 442 20 °C – 55/45 (Btu/h) | 843 - 16991 |
| Wärmeabgabe gemäß EN 442 20 °C – 75/65 (Btu/h) | 1617 - 33340 |
| Wärmeabgabe nach EN 442 21 °C - 45/35 [W] | 135 - 2653 |
| Wärmeabgabe nach EN 442 21 °C - 55/45 [W] | 237 - 4762 |
| Wärmeabgabe nach EN 442 21 °C - 60/40 [W] | 225 - 4526 |
| Wärmeabgabe nach EN 442 21 °C - 75/65 [W] | 462 - 9514 |
| Wärmeabgabe nach EN 442 24 °C - 45/30 [W] | 77 - 1488 |
| Wärmeabgabe nach EN 442 24 °C - 45/35 [W] | 107 - 2086 |
| Wärmeabgabe nach EN 442 24 °C - 50/30 [W] | 91 - 1768 |
| Wärmeabgabe nach EN 442 24 °C - 55/45 [W] | 204 - 4073 |
| Wärmeabgabe nach EN 442 24 °C - 60/40 [W] | 193 - 3862 |
| Wärmeabgabe nach EN 442 24 °C - 60/45 [W] | 226 - 4530 |
| Max. Betriebstemperatur [°C] | 110 |
| Gewicht [kg] | 1.5819 - 226.8997 |
Kalkulator
Artikel
| Artikelnummer | Artikelbeschreibung | Wärmeabgabe nach EN 442 20 °C - 55/45 [W] | Höhe [mm] | Länge [mm] | Tiefe [mm] | Wasserinhalt [l] | Gewicht [kg] | CO2/Kg-Äquivalent pro kg Material |
|---|---|---|---|---|---|---|---|---|
| F992209504010000 | VN-MODERNISIERUNGS-HK PLAN Kompakt | 461.240115910697 | 950 | 400 | 107 | 4.5 | 21.9879 | - |
| F992209505210000 | VN-MODERNISIERUNGS-HK PLAN Kompakt | 599.510106410475 | 950 | 520 | 107 | 5.9 | 28.3252 | - |
| F992209506010000 | VN-MODERNISIERUNGS-HK PLAN Kompakt | 691.860173866046 | 950 | 600 | 107 | 6.8 | 32.5532 | - |
| F992209507210000 | VN-MODERNISIERUNGS-HK PLAN Kompakt | 830.130164365824 | 950 | 720 | 107 | 8.1 | 38.895 | - |
| F992209508010000 | VN-MODERNISIERUNGS-HK PLAN Kompakt | 922.480231821395 | 950 | 800 | 107 | 9 | 43.1893 | - |
| F992209509210000 | VN-MODERNISIERUNGS-HK PLAN Kompakt | 1060.75022232117 | 950 | 920 | 107 | 10.4 | 49.5233 | - |
| F992209510010000 | VN-MODERNISIERUNGS-HK PLAN Kompakt | 1153.10028977674 | 950 | 1000 | 107 | 11.3 | 53.7513 | - |
| F992209511210000 | VN-MODERNISIERUNGS-HK PLAN Kompakt | 1291.37028027652 | 950 | 1120 | 107 | 12.7 | 6.7898 | - |
| F992209512010000 | VN-MODERNISIERUNGS-HK PLAN Kompakt | 1383.72034773209 | 950 | 1200 | 107 | 13.6 | 64.2975 | - |
| F992209513210000 | VN-MODERNISIERUNGS-HK PLAN Kompakt | 1521.99033823187 | 950 | 1320 | 107 | 14.9 | 7.6347 | - |
