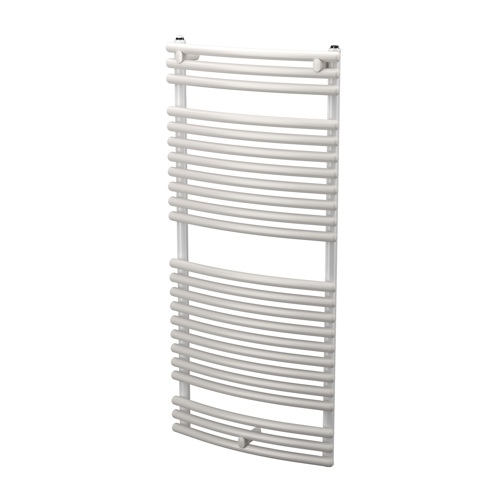

DION gebogen
Funktionaler Badheizkörper mit leicht gebogener Rohrführung
- Funktionales, klassisches Design
- Leicht gebogene Form
- Einfaches Aufhängen und Trocknen von Kleidungsstücken und Handtüchern
- Hohe Effizienz
- Einfache Montage
Produktbeschreibung
Der DION gebogen ist ein funktionaler Klassiker unter den Badheizkörper. Er weist eine leicht nach außen gewölbte Form der Rohrführung auf, wodurch sich Handtücher und Kleidungsstücke besonders komfortabel aufhängen und trocknen lassen. Die charakteristische Rundrohrstruktur sorgt für eine harmonische Optik und ein zeitloses Aussehen, das sich in moderner Art und Weise in das Badezimmer integriert. Der DION gebogen eignet sich sowohl für größere als auch für kleinere Badezimmer, in denen Funktion und Komfort gefragt sind.
Technische Spezifikationen
| ETIM Class | EC011023 - Röhrenheizkörper |
|---|---|
| Werkstoff | Stahl |
| Werkstoffgüte | sonstige |
| Anzahl der Rohre | 15 - 36 |
| Höhe [mm] | 700 - 1800 |
| Länge [mm] | 399 - 900 |
| Tiefe [mm] | 62 - 115 |
| Tiefe ab Wand bis Vorderseite [mm] | 42 - 64 |
| Form des Stahlungsrohres | rund |
| Form des Kollektors | rund |
| Aufstellung | vertikal |
| Strahlungsrohr | horizontal |
| Ausführung Heizkörper | leicht gebogen |
| Handtuchheizkörper | Ja |
| Wärmeabgabe nach EN 442 20 °C - 55/45 [W] | 168 - 745 |
| Wärmeabgabe nach EN 442 20 °C - 75/65 [W] | 314 - 1462 |
| Wärmeabgabe nach EN 442 20 °C - 70/40 [W] | 187 - 836 |
| n-Heizkörperexponent | 1.2195 - 1.341 |
| Max. Arbeitsdruck [bar] | 10 |
| Wasserinhalt [l] | 0 - 11.3 |
| Mit Heizlüfter | Nein |
| Max. Leistungsaufnahme elektrische Heizung [W] | 300 - 900 |
| Standardfarbe | Ja |
| Farbe | weiß |
| RAL-Nummer | 9016 |
| Glanzgrad | glänzend |
| Oberflächenschutz | lackiert |
| Geeignet für Feuchträume | Ja |
| Geeignet für Handtuchhalter | Ja |
| Mit Handtuchhalter | Nein |
| Mit Spiegel | Nein |
| Montageart | auf Wand |
| Mit Seitenabdeckung | Nein |
| Mit oberer Abdeckung | Nein |
| Schwenkbar | Nein |
| Verwendbar im Warmwasserkreislauf | Nein |
| Anzahl der Standardanschlüsse | 2 |
| Anschluss 1, untere Seite links | einströmend/ausströmend |
| Anschluss 8, unten rechts | einströmend/ausströmend |
| Anschluss MO, Mitte unten | Doppelanschluss, Einlass-Auslass |
| Gewindemaß in Zoll | 1/2 Zoll |
| Mit 1-Punkt-Anschluss | Nein |
| Gewindeanschluss | Innengewinde |
| Mit Anschlussblock | Nein |
| Mit Entlüftungsanschluss | Ja |
| Mit Entlüfter | Ja |
| Mit Ablassmöglichkeit (Anschluss) | Ja |
| Mit Entleerungsventil | Nein |
| Mit integrierter Ventilgarnitur | Nein |
| Mit Thermostatkopf | Nein |
| Mit Konsolen | Ja |
| Geeignet für elektrischen Heizstab | Ja |
| Mit Blindstopfen | Ja |
| Mit Befestigungsmaterial | Ja |
| Geeignet für Ablage | Ja |
| Mit Ablage | Nein |
| Faktor K | 2.559 - 8.339 |
| Watt Absolut [W] | 314 - 1462 |
| Wärmeabgabe nach EN 442 20 °C - 45/30 [W] | 80 - 335 |
| Wärmeabgabe nach EN 442 20 °C - 45/35 [W] | 100 - 424 |
| Wärmeabgabe nach EN 442 20 °C - 50/30 [W] | 92 - 385 |
| Wärmeabgabe nach EN 442 20 °C - 55/30 [W] | 102 - 435 |
| Wärmeabgabe nach EN 442 20 °C - 55/35 [W] | 126 - 542 |
| Wärmeabgabe nach EN 442 20 °C - 60/30 [W] | 113 - 484 |
| Wärmeabgabe nach EN 442 20 °C - 60/40 [W] | 161 - 707 |
| Wärmeabgabe nach EN 442 20 °C - 60/45 [W] | 182 - 808 |
| Wärmeabgabe nach EN 442 20 °C - 65/45 [W] | 196 - 880 |
| Wärmeabgabe nach EN 442 20 °C - 80/60 [W] | 309 - 1436 |
| Wärmeabgabe nach EN 442 20 °C - 90/70 [W] | 392 - 1860 |
| Wärmeabgabe gemäß EN 442 20 °C – 55/45 (Btu/h) | 573 - 2542 |
| Wärmeabgabe gemäß EN 442 20 °C – 75/65 (Btu/h) | 1071 - 4988 |
| Wärmeabgabe nach EN 442 24 °C - 45/30 [W] | 55 - 221 |
| Wärmeabgabe nach EN 442 24 °C - 45/35 [W] | 75 - 310 |
| Wärmeabgabe nach EN 442 24 °C - 50/30 [W] | 64 - 263 |
| Wärmeabgabe nach EN 442 24 °C - 55/30 [W] | 74 - 304 |
| Wärmeabgabe nach EN 442 24 °C - 55/35 [W] | 98 - 416 |
| Wärmeabgabe nach EN 442 24 °C - 55/45 [W] | 139 - 606 |
| Wärmeabgabe nach EN 442 24 °C - 60/30 [W] | 83 - 345 |
| Wärmeabgabe nach EN 442 24 °C - 60/40 [W] | 133 - 575 |
| Wärmeabgabe nach EN 442 24 °C - 60/45 [W] | 154 - 674 |
| Wärmeabgabe nach EN 442 24 °C - 65/45 [W] | 168 - 741 |
| Wärmeabgabe nach EN 442 24 °C - 80/60 [W] | 278 - 1282 |
| Wärmeabgabe nach EN 442 24 °C - 90/70 [W] | 356 - 1674 |
| Max. Betriebstemperatur [°C] | 110 |
| Variante | A0 |
| Montagerichtung | vertikal |
| Anzahl der Wandhalterungen | 4 |
| Anzahl der Bodenhalterungen | 0 |
| Gewicht [kg] | 5.8 - 25.2 |
Kalkulator
Artikel
| Artikelnummer | Artikelbeschreibung | Wärmeabgabe nach EN 442 20 °C - 55/45 [W] | Höhe [mm] | Länge [mm] | Tiefe [mm] | Wasserinhalt [l] | Gewicht [kg] | CO2/Kg-Äquivalent pro kg Material |
|---|---|---|---|---|---|---|---|---|
| F3VA00700400000R3000 | VN-DION gebogen | 168 | 700 | 400 | - | 0 | 5.8 | - |
| F3VA00700500000R3000 | VN-DION gebogen | 196 | 700 | 500 | - | 0 | 6.8 | - |
| F3VA00700600000R3000 | VN-DION gebogen | 223 | 700 | 600 | - | - | 7.8 | - |
| F3VA00700750000R3000 | VN-DION gebogen | 272 | 700 | 750 | - | 0 | 9.2 | - |
| F3VA00700900000R3000 | VN-DION gebogen | 319 | 700 | 900 | - | 0 | 10.6 | - |
| F3VA01100400000R3000 | VN-DION gebogen | 250 | 1100 | 400 | - | 0 | 9 | - |
| F3VA01100500000R3000 | VN-DION gebogen | 289 | 1100 | 500 | - | - | 10.4 | - |
| F3VA01100600000R3000 | VN-DION gebogen | 339 | 1100 | 600 | - | 0 | 11.8 | - |
| F3VA01100750000R3000 | VN-DION gebogen | 412 | 1100 | 750 | - | - | 13.9 | - |
| F3VA01100900000R3000 | VN-DION gebogen | 485 | 1100 | 900 | - | 0 | 16.07 | - |
