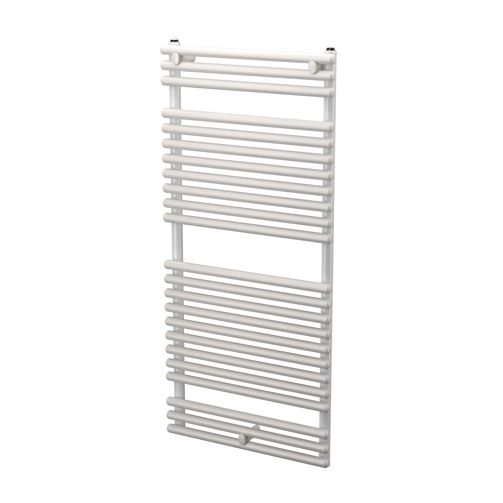

DION
Klassischer Badheizkörper mit eleganter Rundrohrstruktur
- Klassisch-elegante Rundrohrkonstruktion
- Viel Platz für Hand- und Badetücher
- Zeitloses Design für viele Badstile
- Verschiedene Größen und Ausführungen verfügbar
- Auch als Mittenanschlussausführung erhältlich
Produktbeschreibung
Der DION steht für einen klassischen Badheizkörper mit eleganter Rundrohrstruktur. Die horizontal angeordneten Heizrohre bieten ausreichend Platz zum Aufhängen und Trocknen von Hand- und Badetüchern. Gleichzeitig sorgt der Badheizkörper für eine angenehme Raumtemperatur und erhöht den Komfort im Badezimmer. Dank seiner klaren Formensprache passt der DION sowohl in moderne als auch in traditionelle Badgestaltungen. Verschiedene Größen und Ausführungen ermöglichen eine flexible Anpassung an unterschiedlichste Raumkonzepte.
Technische Spezifikationen
| ETIM Class | EC011023 - Röhrenheizkörper |
|---|---|
| Werkstoff | Stahl |
| Werkstoffgüte | sonstige |
| Anzahl der Rohre | 15 - 36 |
| Höhe [mm] | 700 - 1800 |
| Länge [mm] | 400 - 900 |
| Tiefe [mm] | 50 |
| Tiefe ab Wand bis Vorderseite [mm] | 42 - 64 |
| Form des Stahlungsrohres | rund |
| Form des Kollektors | rund |
| Aufstellung | vertikal |
| Strahlungsrohr | horizontal |
| Ausführung Heizkörper | gerade |
| Handtuchheizkörper | Ja |
| Wärmeabgabe nach EN 442 20 °C - 55/45 [W] | 168 - 745 |
| Wärmeabgabe nach EN 442 20 °C - 75/65 [W] | 314 - 1462 |
| Wärmeabgabe nach EN 442 20 °C - 70/40 [W] | 187 - 836 |
| n-Heizkörperexponent | 1.2195 - 1.341 |
| Max. Arbeitsdruck [bar] | 10 |
| Wasserinhalt [l] | 0 - 11.3 |
| Mit Heizlüfter | Nein |
| Max. Leistungsaufnahme elektrische Heizung [W] | 300 - 900 |
| Standardfarbe | Ja |
| Farbe | weiß |
| RAL-Nummer | 9016 |
| Glanzgrad | glänzend |
| Oberflächenschutz | lackiert |
| Geeignet für Feuchträume | Ja |
| Geeignet für Handtuchhalter | Ja |
| Mit Handtuchhalter | Nein |
| Mit Spiegel | Nein |
| Montageart | auf Wand |
| Mit Seitenabdeckung | Nein |
| Mit oberer Abdeckung | Nein |
| Schwenkbar | Nein |
| Verwendbar im Warmwasserkreislauf | Nein |
| Anzahl der Standardanschlüsse | 2 |
| Anschluss 1, untere Seite links | einströmend/ausströmend |
| Anschluss 8, unten rechts | einströmend/ausströmend |
| Anschluss MO, Mitte unten | Doppelanschluss, Einlass-Auslass |
| Gewindemaß in Zoll | 1/2 Zoll |
| Mit 1-Punkt-Anschluss | Nein |
| Gewindeanschluss | Innengewinde |
| Mit Entlüftungsanschluss | Ja |
| Mit Entlüfter | Ja |
| Mit Ablassmöglichkeit (Anschluss) | Ja |
| Mit Entleerungsventil | Nein |
| Mit integrierter Ventilgarnitur | Nein |
| Mit Thermostatkopf | Nein |
| Mit Konsolen | Ja |
| Geeignet für elektrischen Heizstab | Ja |
| Mit Blindstopfen | Ja |
| Mit Befestigungsmaterial | Ja |
| Geeignet für Ablage | Ja |
| Mit Ablage | Nein |
| Faktor K | 2.559 - 8.339 |
| Watt Absolut [W] | 314 - 1462 |
| Wärmeabgabe nach EN 442 20 °C - 45/35 [W] | 114 - 424 |
| Wärmeabgabe nach EN 442 20 °C - 90/70 [W] | 471 - 1860 |
| Max. Betriebstemperatur [°C] | 110 |
| Montagerichtung | vertikal |
| Anzahl der Bodenhalterungen | 0 |
| Gewicht [kg] | 5.8 - 25.2 |
Kalkulator
Artikel
| Artikelnummer | Artikelbeschreibung | Wärmeabgabe nach EN 442 20 °C - 55/45 [W] | Höhe [mm] | Länge [mm] | Tiefe [mm] | Wasserinhalt [l] | Gewicht [kg] | CO2/Kg-Äquivalent pro kg Material |
|---|---|---|---|---|---|---|---|---|
| F3NA00700400000R3000 | VN-DION | 168 | 700 | 400 | - | 0 | 5.8 | - |
| F3NA00700500000R3000 | VN-DION | 196 | 700 | 500 | - | 0 | 6.8 | - |
| F3NA00700600000R3000 | VN-DION | 223 | 700 | 600 | - | 0 | 7.8 | - |
| F3NA00700750000R3000 | VN-DION | 272 | 700 | 750 | - | 0 | 9.2 | - |
| F3NA00700900000R3000 | VN-DION | 319 | 700 | 900 | - | 0 | 10.6 | - |
| F3NA01100400000R3000 | VN-DION | 250 | 1100 | 400 | - | 0 | 9 | - |
| F3NA01100500000R3000 | VN-DION | 289 | 1100 | 500 | - | 0 | 10.4 | - |
| F3NA01100600000R3000 | VN-DION | 339 | 1100 | 600 | - | 0 | 11.8 | - |
| F3NA01100750000R3000 | VN-DION | 412 | 1100 | 750 | - | 0 | 13.9 | - |
| F3NA01100900000R3000 | VN-DION | 485 | 1100 | 900 | - | 0 | 16.07 | - |
