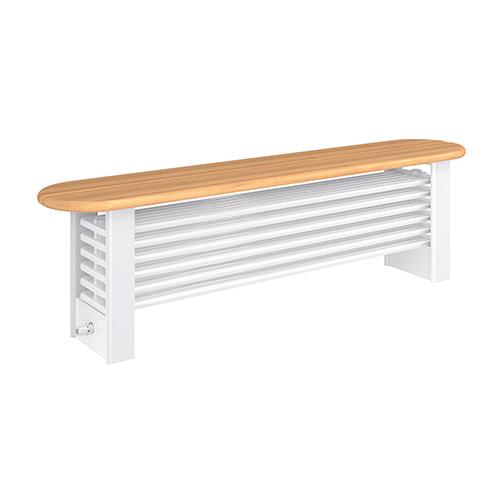

LASERLINE Architecture Wärme-Bank
Design-Röhrenradiator als funktionale und markante Sitzbank
- Kombination aus Heizkörper und Sitzbank
- Multifunktionales Gestaltungselement
- Verborgene Anschlüsse
- Große Farbvielfalt
- Langlebige Konstruktion
Produktbeschreibung
Die VOGEL&NOOT LASERLINE Serie umfasst hochwertige Röhrenradiatoren, die durch eine moderne, lasergeschweißte Fertigung bestechen. Diese sorgt für eine makellose Oberfläche, glatte Schweißnähte ohne Rückstände im Inneren und eine besonders edle Optik.
Die LASERLINE Architecture Wärme-Bank bietet alle Vorteile der LASERLINE Serie und verwandelt obendrein den Heizkörper in einen funktionellen Einrichtungsgegenstand. Sie dient nicht nur als Wärmequelle, sondern gleichzeitig als Sitzgelegenheit und architektonisches Gestaltungselement. Die Kombination aus Wärme, Design und Funktionalität eröffnet neue Möglichkeiten in der Raumgestaltung. Die robuste Bauweise und präzise Verarbeitung sorgen für Langlebigkeit, während die gleichmäßige Wärmeabgabe ein angenehmes Raumklima schafft. Dadurch entsteht ein vielseitig nutzbares Heizelement mit hohem Mehrwert.
Technische Spezifikationen
| ETIM Class | EC003539 - Gliederradiator |
|---|---|
| Werkstoff | Stahl |
| Anzahl der Elemente | 4 - 7 |
| Höhe [mm] | 387 - 537 |
| Länge [mm] | 1500 - 2800 |
| Tiefe [mm] | 200 - 350 |
| Wärmeabgabe nach EN 442 20 °C - 55/45 [W] | 721 - 2164 |
| Wärmeabgabe nach EN 442 20 °C - 75/65 [W] | 1411 - 4247 |
| Wärmeabgabe nach EN 442 20 °C - 70/40 [W] | 808 - 2429 |
| n-Heizkörperexponent | 1.2755 - 1.3198 |
| Max. Arbeitsdruck [bar] | 10 |
| Wasserinhalt [l] | 16.4 - 51.1 |
| Farbe | weiß |
| RAL-Nummer | 9016 |
| Montageart | freistehend |
| Anzahl der Standardanschlüsse | 2 |
| Anschluss 1, untere Seite links | einströmend/ausströmend |
| Anschluss 8, unten rechts | einströmend/ausströmend |
| Gewindemaß in Zoll | 1/2 Zoll |
| Gewindeanschluss | Innengewinde |
| Mit Entlüfter | Ja |
| Mit Entleerungsventil | Nein |
| Mit Konsolen | Ja |
| Mit Blindstopfen | Ja |
| Mit Befestigungsmaterial | Ja |
| Mit integrierter Ventilgarnitur | Nein |
| Mit Träger für Sitzbank | Ja |
| Faktor K | 8.21 - 24.82 |
| Watt pro Abschnitt [W] | 314.86 - 662 |
| Wärmeabgabe gemäß EN 442 20 °C – 55/45 (Btu/h) | 2460 - 7384 |
| Wärmeabgabe gemäß EN 442 20 °C – 75/65 (Btu/h) | 4814 - 14491 |
| Max. Betriebstemperatur [°C] | 110 |
| Variante | 6 |
| Montagerichtung | horizontal |
| Anzahl der Bodenhalterungen | 2 |
| Gewicht [kg] | 4.66 - 107.4 |
Kalkulator
Artikel
| Artikelnummer | Artikelbeschreibung | Wärmeabgabe nach EN 442 20 °C - 55/45 [W] | Höhe [mm] | Länge [mm] | Tiefe [mm] | Wasserinhalt [l] | Gewicht [kg] | CO2/Kg-Äquivalent pro kg Material |
|---|---|---|---|---|---|---|---|---|
| F9236150004000000R9016R9016 | VN-LaserLine Architecture Wärme-Bank | 721 | 387 | 1500 | 200 | 16.4 | 35.625 | - |
| F9236150005000000R9016R9016 | VN-LaserLine Architecture Wärme-Bank | 908 | 437 | 1500 | 250 | 20.4 | 42.94 | - |
| F9236150006000000R9016R9016 | VN-LaserLine Architecture Wärme-Bank | 1002 | 487 | 1500 | 300 | 24.5 | 5.255 | - |
| F9236150007000000R9016R9016 | VN-LaserLine Architecture Wärme-Bank | 1142 | 537 | 1500 | 350 | 28.6 | 57.57 | - |
| F9236180004000000R9016R9016 | VN-LaserLine Architecture Wärme-Bank | 868 | 387 | 1800 | 200 | 19.3 | 4.66 | - |
| F9236180005000000R9016R9016 | VN-LaserLine Architecture Wärme-Bank | 1091 | 437 | 1800 | 250 | 21.1 | 49.35 | - |
| F9236180006000000R9016R9016 | VN-LaserLine Architecture Wärme-Bank | 1212 | 487 | 1800 | 300 | 29 | 57.855 | - |
| F9236180007000000R9016R9016 | VN-LaserLine Architecture Wärme-Bank | 1379 | 537 | 1800 | 350 | 33.8 | 70 | - |
| F9236200004000000R9016R9016 | VN-LaserLine Architecture Wärme-Bank | 968 | 387 | 2000 | 200 | 21.3 | 44.8 | - |
| F9236200005000000R9016R9016 | VN-LaserLine Architecture Wärme-Bank | 1214 | 437 | 2000 | 250 | 26.6 | 53.58 | - |
