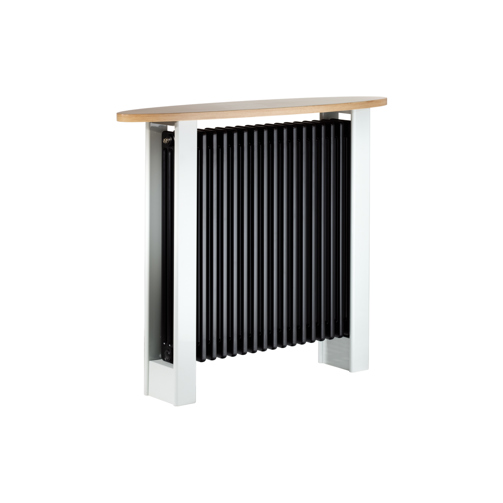

LASERLINE Architecture Wärme-Theke
Design-Röhrenradiator als funktionale und stylische Wärme-Theke
- Heizkörper mit Ablage- und Thekenfunktion
- Multifunktionales Designobjekt
- Verborgene Anschlüsse
- In vielen Farben erhältlich
- Robuste Konstruktion
Produktbeschreibung
Die VOGEL&NOOT LASERLINE Serie umfasst hochwertige Röhrenradiatoren, die durch eine moderne, lasergeschweißte Fertigung bestechen. Diese sorgt für eine makellose Oberfläche, glatte Schweißnähte ohne Rückstände im Inneren und eine besonders edle Optik.
Die LASERLINE Architecture Wärme-Theke bietet alle Vorteile der LASERLINE Serie, darüber hinaus wird der Heizkörper zum funktionalen Bestandteil der Innenarchitektur. Die einzigartige Konstruktion ermöglicht die Nutzung als Ablage- oder Thekenfläche und dient gleichzeitig als zuverlässige Wärmequelle. Durch die Verbindung von Funktion und Gestaltung entsteht ein vielseitiges Heizelement, das sowohl praktisch als auch optisch überzeugt.
Technische Spezifikationen
| ETIM Class | EC003539 - Gliederradiator |
|---|---|
| Werkstoff | Stahl |
| Anzahl der Elemente | 14 - 22 |
| Höhe [mm] | 940 - 1090 |
| Länge [mm] | 720 - 1120 |
| Tiefe [mm] | 224 - 262 |
| Wärmeabgabe nach EN 442 20 °C - 55/45 [W] | 729 - 1651 |
| Wärmeabgabe nach EN 442 20 °C - 75/65 [W] | 1416 - 3229 |
| Wärmeabgabe nach EN 442 20 °C - 70/40 [W] | 817 - 1851 |
| n-Heizkörperexponent | 1.2986 - 1.3147 |
| Max. Arbeitsdruck [bar] | 10 |
| Wasserinhalt [l] | 2.7 - 47.8 |
| Farbe | weiß |
| RAL-Nummer | 9016 |
| Montageart | freistehend |
| Anzahl der Standardanschlüsse | 2 |
| Anschluss 1, untere Seite links | einströmend/ausströmend |
| Anschluss 8, unten rechts | einströmend/ausströmend |
| Gewindemaß in Zoll | 1/2 Zoll |
| Gewindeanschluss | Innengewinde |
| Mit Entlüfter | Ja |
| Mit Entleerungsventil | Nein |
| Mit Konsolen | Ja |
| Mit Blindstopfen | Ja |
| Mit Befestigungsmaterial | Ja |
| Mit integrierter Ventilgarnitur | Ja |
| Mit Träger für Sitzbank | Ja |
| Faktor K | 8.807 - 18.917 |
| Watt pro Abschnitt [W] | 101.15 - 146.79 |
| Wärmeabgabe gemäß EN 442 20 °C – 55/45 (Btu/h) | 2487 - 5633 |
| Wärmeabgabe gemäß EN 442 20 °C – 75/65 (Btu/h) | 4831 - 11017 |
| Max. Betriebstemperatur [°C] | 110 |
| Variante | 4 - 5 |
| Montagerichtung | horizontal |
| Anzahl der Wandhalterungen | 0 |
| Anzahl der Bodenhalterungen | 2 |
| Gewicht [kg] | 49.31 - 92.91 |
Kalkulator
Artikel
| Artikelnummer | Artikelbeschreibung | Wärmeabgabe nach EN 442 20 °C - 55/45 [W] | Höhe [mm] | Länge [mm] | Tiefe [mm] | Wasserinhalt [l] | Gewicht [kg] | CO2/Kg-Äquivalent pro kg Material |
|---|---|---|---|---|---|---|---|---|
| F9534075014000000R9016R9016 | VN-LaserLine Architecture Wärme-Theke | 729 | 940 | 720 | 224 | 21.2 | 49.31 | - |
| F9534075018000000R9016R9016 | VN-LaserLine Architecture Wärme-Theke | 938 | 940 | 920 | 224 | 2.7 | 58.43 | - |
| F9534075022000000R9016R9016 | VN-LaserLine Architecture Wärme-Theke | 1146 | 940 | 1120 | 224 | 33.3 | 71 | - |
| F9534090014000000R9016R9016 | VN-LaserLine Architecture Wärme-Theke | 851 | 1090 | 720 | 224 | 24.7 | 56.72 | - |
| F9534090018000000R9016R9016 | VN-LaserLine Architecture Wärme-Theke | 1094 | 1090 | 920 | 224 | 31.7 | 67.55 | - |
| F9534090022000000R9016R9016 | VN-LaserLine Architecture Wärme-Theke | 1337 | 1090 | 1120 | 224 | 38.8 | 78.28 | - |
| F9535075014000000R9016R9016 | VN-LaserLine Architecture Wärme-Theke | 900 | 940 | 720 | 262 | 26.1 | 57.19 | - |
| F9535075018000000R9016R9016 | VN-LaserLine Architecture Wärme-Theke | 1157 | 940 | 920 | 262 | 33.5 | 68.5 | - |
| F9535075022000000R9016R9016 | VN-LaserLine Architecture Wärme-Theke | 1414 | 940 | 1120 | 262 | 41 | 84 | - |
| F9535090014000000R9016R9016 | VN-LaserLine Architecture Wärme-Theke | 1050 | 1090 | 720 | 262 | 30.4 | 66.3 | - |
