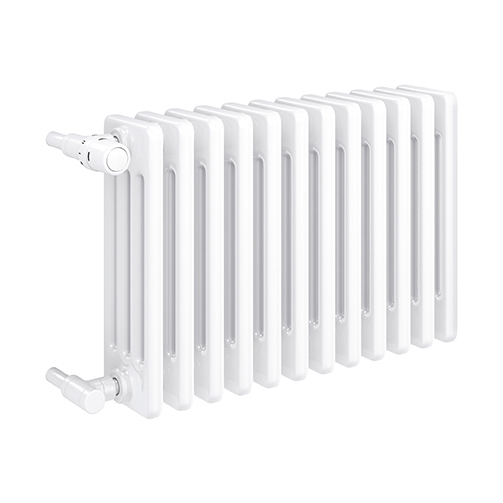

LASERLINE Standard
Design-Röhrenradiator mit klarer Form und vielseitigem Einsatz
- Klassisch-zeitloses Design
- Korrosionsbeständig
- Hohe Wärmeleistung
- Vielzahl an Größen, Ausführungen und Farben
- Leicht zu reinigen
Produktbeschreibung
Die VOGEL&NOOT LASERLINE Serie umfasst hochwertige Röhrenradiatoren, die durch eine moderne, lasergeschweißte Fertigung bestechen. Diese sorgt für eine makellose Oberfläche, glatte Schweißnähte ohne Rückstände im Inneren und eine besonders edle Optik.
Der LASERLINE Standard ist ein klassischer Röhrenradiator mit geradliniger Optik und hoher Funktionalität. Die vertikal angeordneten Heizrohre sorgen für eine effiziente Wärmeabgabe und schaffen ein angenehmes Raumklima.
Durch sein schlichtes Design lässt sich der Röhrenradiator vielseitig einsetzen – von Wohnräumen bis hin zu öffentlichen Bereichen, im Neubau und in der Sanierung. Unterschiedliche Bauhöhen, Breiten und Ausführungen ermöglichen eine flexible Anpassung an jede architektonische Anforderung.
Die robuste Konstruktion und die hochwertige Verarbeitung gewährleisten eine langlebige Nutzung und machen den LASERLINE Standard zu einer zuverlässigen Lösung im Alltag.
Technische Spezifikationen
| ETIM Class | EC003539 - Gliederradiator |
|---|---|
| Werkstoff | Stahl |
| Anzahl der Elemente | 4 - 50 |
| Höhe [mm] | 155 - 3000 |
| Länge [mm] | 200 - 2500 |
| Tiefe [mm] | 63 - 215 |
| Tiefe ab Wand bis Vorderseite [mm] | 31 - 41 |
| Wärmeabgabe nach EN 442 20 °C - 55/45 [W] | 27 - 9116 |
| Wärmeabgabe nach EN 442 20 °C - 75/65 [W] | 51 - 18117 |
| Wärmeabgabe nach EN 442 20 °C - 70/40 [W] | 30 - 10252 |
| n-Heizkörperexponent | 1.212 - 1.3541 |
| Max. Arbeitsdruck [bar] | 10 |
| Wasserinhalt [l] | 0 - 265.5 |
| Farbe | weiß |
| RAL-Nummer | 9016 |
| Montageart | auf Wand - Wand/Boden |
| Anzahl der Standardanschlüsse | 4 |
| Anschluss 2, linke Seite unten | einströmend/ausströmend - ausströmend |
| Anschluss 3, linke Seite oben | einströmend |
| Anschluss 6, rechte Seite oben | einströmend |
| Anschluss 7, rechte Seite unten | einströmend/ausströmend - ausströmend |
| Gewindemaß in Zoll | 1/2 Zoll |
| Gewindeanschluss | Innengewinde |
| Mit Entlüfter | Ja |
| Mit Entleerungsventil | Ja / Nein |
| Mit Konsolen | Nein / Ja |
| Mit Blindstopfen | Nein |
| Mit Befestigungsmaterial | Nein / Ja |
| Mit integrierter Ventilgarnitur | Nein |
| Mit Träger für Sitzbank | Nein |
| Faktor K | 0.442 - 94.113 |
| Watt pro Abschnitt [W] | 12.66 - 534.3 |
| Wärmeabgabe gemäß EN 442 20 °C – 55/45 (Btu/h) | 92 - 31104 |
| Wärmeabgabe gemäß EN 442 20 °C – 75/65 (Btu/h) | 174 - 61815 |
| Max. Betriebstemperatur [°C] | 110 |
| Variante | 2 - 3 - 4 - 5 - 6 |
| Montagerichtung | horizontal - vertikal |
| Anzahl der Wandhalterungen | 4 - 22 |
| Anzahl der Bodenhalterungen | 0 - 7 |
| Gewicht [kg] | 1.14 - 111.8 |
Kalkulator
Artikel
| Artikelnummer | Artikelbeschreibung | Wärmeabgabe nach EN 442 20 °C - 55/45 [W] | Höhe [mm] | Länge [mm] | Tiefe [mm] | Wasserinhalt [l] | Gewicht [kg] | CO2/Kg-Äquivalent pro kg Material |
|---|---|---|---|---|---|---|---|---|
| F90161100441010000 | VN-LaserLine Standard | 4673 | 1100 | 2200 | 215 | 136.4 | - | - |
| F90151100291010000 | VN-LaserLine Standard | 2585 | 1100 | 1450 | 177 | 75.11 | - | - |
| F90130415431010000 | VN-LaserLine Standard Modernisierungshk. | 1073 | 415 | 2150 | 101 | 30.96 | - | - |
| F90130350481010000 | VN-LaserLine Standard | 1036 | 350 | 2400 | 101 | 30.72 | - | - |
| F90142500161010000 | VN-LaserLine Standard | 2476 | 2500 | 800 | 139 | 71.2 | - | - |
| F90151800341010000 | VN-LaserLine Standard | 4710 | 1800 | 1700 | 177 | 137.36 | - | - |
| F90160565491010000 | VN-LaserLine Standard Modernisierungshk. | 2940 | 565 | 2450 | 215 | 86.24 | - | - |
| F90131800391010000 | VN-LaserLine Standard | 3508 | 1800 | 1950 | 101 | 97.11 | - | - |
| F90121100281010000 | VN-LaserLine Standard | 1201 | 1100 | 1400 | 63 | 31.08 | - | - |
| F90132800191010000 | VN-LaserLine Standard | 2649 | 2800 | 950 | 101 | 71.82 | - | - |
