Радіатори Hygiene T6

Доведена зручність при монтажі у приміщеннях з особливо високими гігієнічними вимогами

Т6: революция среди радиаторов

Благодаря инновационному центральному нижнему подключению и оптимальной энерго-эффективности Т6 устанавливает стандарты для отопления помещений, комфорт и легкость использования – преимущества, которые позволят выиграть любому клиенту!

Универсальность

Подключение к системе отопления возможно через любые из 6 патрубков.

T6 преимущества присоединения

Легкое изменение размера

Размер радиатора легко поменять даже после окончания монтажных работ.

T6 преимущества выбора

Удобное управление

Термостатический элемент можно установить с любой стороны радиатора.

T6 преимущества монтажа

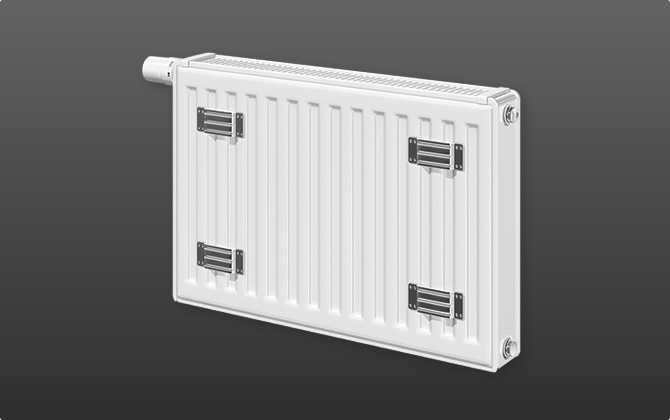

Преимущество креплений

Возможна поставка радиаторов без скоб на задней стенке радиатора.

T6 преимущества монтажа

Расстояние от стены

Стандартное расстояние от стены для всех типов радиаторов с центральным подключением.

T6 преимущества расстояния

Удобный монтаж

Возможна установка байпаса для проведения испытаний системы отопления без радиатора.

T6 инструкции по сборке

Модельный ряд

Технология Т6 основана на симметричности оси радиатора, таким образом создавая неограниченную гибкость. Т6 центральное нижнее подключение совершенно симметрично. Это идеальное сочетание дизайна с уникальной технологией. Благодаря запатентованной и специальной геометрии конвективных панелей Т6 предоставляет сверх высокую мощность нагрева. Следовательно, это позволяет нагреть помещение особенно быстро и гарантирует оптимальный уровень комфорта.

Качество как знак максимальной безопасности

Вариации размеров и различных исполнений учитывают количество греющих панелей и конвективных решёток выражаемые в широком диапазоне моделей, подходящих для различных требований.

Тип 10 VM

T6 гигиенический rрадиатор ТИП 10 VM

Тип 10 VM

T6 гигиенический rрадиатор ТИП 10 VM

Тип 10 VM

одна греющая панель
Высота 300 400 500 600 900
длина до 1200 до 2400 до 2600 до 1400
Глубина 46

Шаг: общая длина начинается с 400 мм доступна с шагом в 200 мм, дополнительно 520, 720, 920, 1120 and 1320 мм.

Присоединения  подключение: 4 x G 1/2" I.G. and 2 x  G 3/4" A.G. lower edge, in the centre

Тестовое положительное давление  испытательное давление: 13 bar

Максимальное положительное давление опрессовки  рабочее давление: 10 bar

Максимальная рабочая температура  рабочая температура: 110 °C

Тип 20 VM

T6 гигиенический радиатор ТИП 20VM

Тип 20 VM

T6 гигиенический радиатор ТИП 20VM

Тип 20 VM

2 греющие панели
Высота 300 400 500 600 900
длина до 2400 до 3000 до 2000
Глубина 80

Шаг: общая длина начинается с 400 мм доступна с шагом в 200 мм, дополнительно 520, 720, 920, 1120 and 1320 мм.

Присоединения  подключение: 4 x G 1/2" I.G. and 2 x  G 3/4" A.G. lower edge, in the centre

Тестовое положительное давление  испытательное давление: 13 bar

Максимальное положительное давление опрессовки  рабочее давление: 10 bar

Максимальная рабочая температура  рабочая температура: 110 °C

Тип 30 VM

T6 гигиенический радиатор ТИП 30 VM

Тип 30 VM

T6 гигиенический радиатор ТИП 30 VM

Тип 30 VM

3 греющие панели
Высота 300 400 500 600 900
длина до 3000 до 2200 до 1800
Глубина 166


Шаг: общая длина начинается с 400 мм доступна с шагом в 200 мм, дополнительно 520, 720, 920, 1120 and 1320 мм.

Присоединения  подключение: 4 x G 1/2" I.G. and 2 x  G 3/4" A.G. lower edge, in the centre

Тестовое положительное давление  испытательное давление: 13 bar

Максимальное положительное давление опрессовки  рабочее давление: 10 bar

Максимальная рабочая температура  рабочая температура: 110 °C

Техническая информация

Т6-центральное нижнее подключение с их сварным Т-образным трубопроводом с преднастроенным вентилем подходит для 2-х трубной системы также как и для 1-трубной, используя трубопровод из одной трубы. Дополнительно к центральному нижнему подключению, выдающийся дизайн позволяет подключать радиатор другими способами, используемыми компактными радиаторами, такими как боковое с одной стороны, или боковое с 2-х сторон.

Радиаторы поставляются готовыми для 2-х трубной системы отопления с предустановленным на заводе значением Kv, соответствующему выходной мощности радиатора.

При установке в центральное отопление с большой разницей температуры теплоносителя между подачей и возвратом, термостатический вентиль, который позволяет прецизионно и бесступенчато его настраивать -  доступен как только потребуется.

Тип подключения – 2-х трубная система отопления

A) Подключение с одной стороны
B) Подключение с 2-х сторон
C) Подключение сверху (Предупреждение: снижение мощности)

T6 режимы присоединений

Подача  подача

Возврат  возврат

Заглушка  заглушка

Воздухоотводчик  воздухоотводчик

Сливное отверстие  слив

Предостережение:
Когда используются радиаторы T6 с центральным нижним присоединением в качестве радиатора с боковым присоединением ¾ пластиковые резьбовые заглушки должны быть заменены на никелированные латунные заглушки (опционально). Доступны по номеру оборудования: AZ0PL000C0002000. Дополнительно, пластиковые части специальных резьбовых присоединений должны быть удалены.



График значений kv

График значений kv



Также возможно изменить предустановленное значение kv термостатического вентиля, когда оборудование используется под давлением.

Двухтру бная система - Настройк а встроенного вентиля

T6 Рекомендации при 2-х трубном присоединении

Инструкции по настройке:
VOGEL&NOOT вентильные радиаторы изготовлены в соответствии с установкой в 2-х трубной системе отопления. В каждый отдельный радиатор встроен предустановленный термостатический вентиль, в соответствии с выходной мощностью радиатора. Установленное значение kv также обозначено цветом его колпачка.

Пожалуйста обратите внимание:
В случае необходимости регулировки значения kv оно может быть настроено на термостатическом клапане произвольно. Перемена места установки термостатического вентиля с левой стороны на правую, и наоборот, возможна в любое время в процессе эксплуатации. Радиаторы поставляются с защитными заглушками. После снятия защитной заглушки (позиция А) соответствующая термостатическая головка может быть установлена прямо на встроенный термостатический вентиль (позиция B): "RA 2000""RAW" by Danfoss"VK" by Heimeier"D" by Herz"thera DA" by MNG and "UNI XD" by Oventrop.

Однотрубная система отопления со встроенным термостатическим вентилем

T6 вентиль встроенный в одну трубу

В однотрубной системе отопления встроенный термостатический вентиль установлен на значение N.

Радиатор поставляется с защитной заглушкой. После снятия защитной заглушки (позиция А) соответствующая термостатическая головка может быть установлена прямо на встроенный термостатический вентиль (позиция B): "RA 2000", "RAW" by Danfoss, "VK" by Heimeier, "D" by Herz, "thera DA" by MNG and "UNI XD" by Oventrop.

Будьте осторожны: Во время установки позаботьтесь об элементе возврата (2), который должен быть установлен на возврат теплоносителя, а элемент подачи (1) на подачу теплоносителя соответственно.

Смена встроенного термостатического вентиля с правой стороны на левую сторону, и, наоборот, может быть легко произведена в любое время.

Цвета

T6 радиаторы с центральным нижним подключением также доступны в 45 различных цветах.

Маркировка CE и «ДЕКЛАРАЦИЯ ХАРАКТЕРИСТИК КАЧЕСТВА, Декларация о рабочих характеристиках строительной продукции, декларация качественных характеристик» (DoP)

Согласно регламенту ЕС «О строительных изделиях» продукция, используемая в строительстве, включая радиаторы и конвекторы без встроенного нагревательного элемента, должна получить маркировку СЕна основании согласованныхтоварных стандартов EN442, и иметь «ДЕКЛАРАЦИЯ ХАРАКТЕРИСТИК КАЧЕСТВА, Декларация о рабочих характеристиках строительной продукции, декларация качественных характеристик» (DoP). Маркировка СЕ означает, что каждое отдельное изделие изготовлено в соответствии с требованиями технологического процесса для данного типа продукции, установленного нормами в отношении его производства, проверки и поставки. Регламентвступилвюридическуюсилу 1 июля 2013 г.

Продукция компании RettigICCимеет маркировкуCE.«ДЕКЛАРАЦИЯ ХАРАКТЕРИСТИК КАЧЕСТВА, Декларация о рабочих характеристиках строительной продукции, декларация качественных характеристик», сделаннаяRettigICC, а также документыc детальнойинформацией о рабочих характеристиках отдельных изделий (см. приложения M и D) предоставляются в соответствии с положениями регламента «О строительных изделиях» (см. прилагаемую Декларацию о рабочих характеристиках RICCв ее последней редакции и документы, на которые она ссылается).
