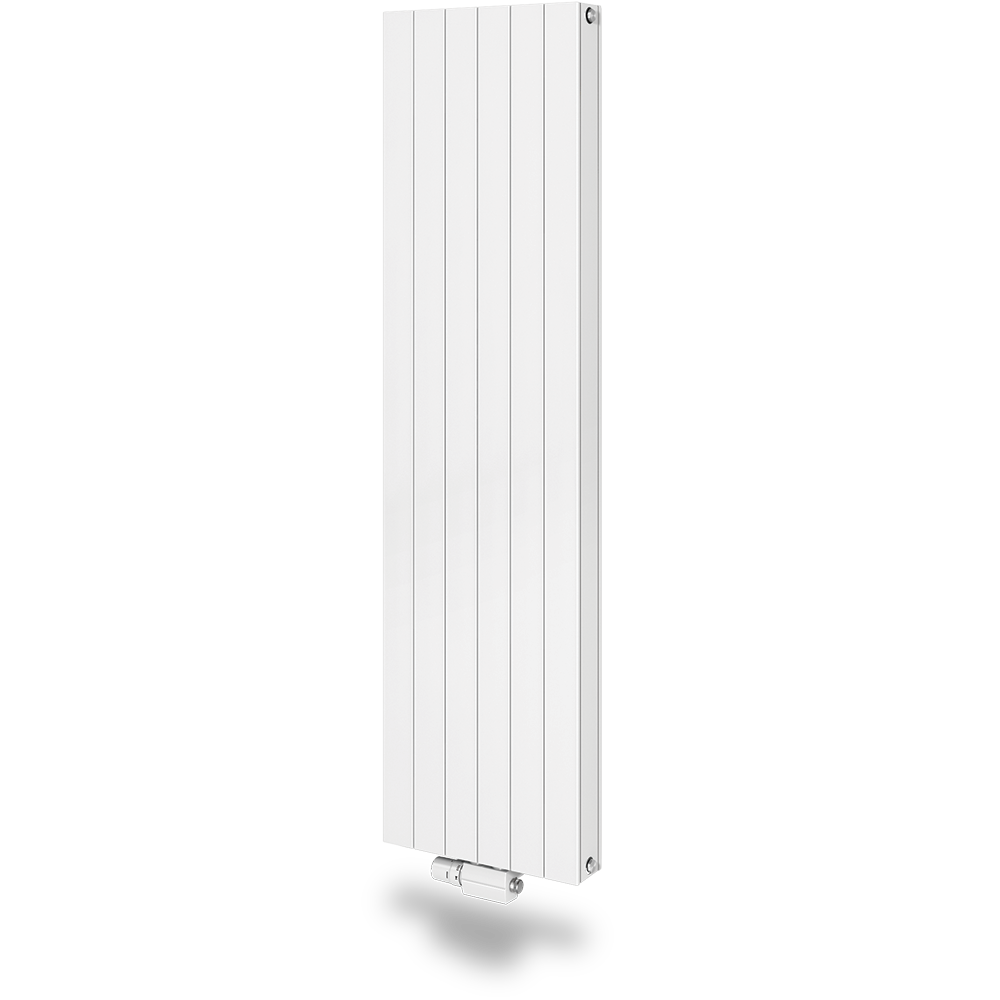

VONARIS-M vertical

Design si flexibilitate datorita tehnologiei revolutionare de racordare mediana.

Un real plus de valoare pentru libertatea de amenajare cu un accent de modernitate si stil pentru orice interior.

Informatii tehnice (english) Catalog prezentare Calculator puteri termice

Descrierea produselor

Radiatoarele-convectori si corpurile de incalzire fabricate de VOGEL & NOOT indeplinesc numeroase standarde de calitate recunoscute la nivel international si toate fabricile de productie sunt certificate ISO.

Przegląd modeli

Varietatea de dimensiuni, numarul de elemente de incalzire si de elemente de convectie, precum si designul deosebit de placut, determina o gama larga de modele, potrivite pentru diferite cerinte si necesitati.

Tip VSV-M

Typ VSV-M

Tip VSV-M 10

Typ VSV-M

Tip VSV-M 11

Typ VSV-M

Tip VSV-M 20

Typ VSV-M

Tip VSV-M 21

Model VSV-M 10 VSV-M 11 VSV-M 20 VSV-M 21
Wysokość  Inaltime 1600 1800 2000 1600 1800 2000 1600 1800 2000 1600 1800 2000
długość   Lungime 214 - 862 mm
głębokość  Adancime 68 68 93 93
Extindere 72 mm

Podłączenia  Racorduri: 2 x filet exterior G 3/4" (racordare robinet dublu tur-retur cu ventil termostatic presetat), in versiune constructiva ventil, pozitionate in partea inferioara mediana (la mijloc), 1 x filet interior 1/2" (ventil aerisire), 1 x filet interior 1/2" (dop golire) si 2 x filet interior 1/2" (dop).

5 bar  Presiune maxima de lucru (constructie standard): 5 bar

8 bar  Presiune maxima de lucru (constructie pentru functionare la presiune ridicata):
8 bar

Temperatura zasilania  Temperatura maxima de lucru: 110 °C

Accesorii de baza (incluse):
• set robinet dublu tur-retur G 3/4", varianta in constructie la alegere - drept (racordare din pardoseala) sau coltar (racordare din perete) echipat cu ventil termostatic presetat
• ornament decorativ in aceeasi culoare cu radiatorul pentru mascarea robinetului dublu tur-retur cu ventil termostatic
• ventil de aerisire pivotant cu filet G 1/2", 1 dop de golire cu filet G 1/2" si 2 dopuri cu filet G 1/2", cu auto-etansare, din alama cromata preinstalate din fabrica
• instructiuni de montaj

Informatii tehnice

Iata cateva dintre cele mai importante informatii tehnice. Pentru informatii suplimentare, descarcati documentele de mai jos in format PDF.

Racordare bitubulara

Este usor sa stabilesti precis pentru ventilul termostatic valorile kv (gradul de deschidere al sectiunii de curgere) necesare, fara folosirea unor instrumente speciale (vezi desene).
Racordare bitubulara

Radiatorul-convector decorativ este echipat cu ventilul termostatic presetat ce este prevazut si cu un capac de protectie ce are rol si de rozeta de inchidere/deschidere. Dupa eliminarea acestui capac de protectie (A), pot fi instalate urmatoarele tipuri de senzori termostatici (capete termostatice) direct pe ventilul termostatic preinstalat (B): gama ”RA” (RA 2992, RA 2990, RA 2920, RAS-C2, RAS-D, RAE, RA 2000 sau RAW), RAX - X-tra Collection, de la Danfoss, „VK“ de la Heimeier, „D“ de la Herz, „thera DA“ de la MNG si „UNI XD“ de la Oventrop.

Sfaturi de instalare:
• Se indeparteaza capacul de protectie
• Se ridica rotita de ajustare si se roteste in sens invers acelor de ceasornic, la valoarea necesara – valoarea stabilita (1, 2, ..., 7, N) trebuie sa fie in linie cu punctul (stanta) de marcaj
• Presetarea este posibila in trepte de 0,5 intre 1 si 7. Valorea „N” anuleaza toate presetarile (este deschiderea maxima a sectiunii de curgere).

Racordare monotubulara

O presetare a ventilului termostatic nu este necesara, ventilul fiind setat din fabrica pe setarea implicita N.
Racordare monotubulara

Radiatorul-convector decorativ este echipat cu ventilul termostatic presetat ce este prevazut si cu un capac de protectie ce are rol si de rozeta de inchidere/deschidere. Dupa eliminarea acestui capac de protectie (A), pot fi instalate urmatoarele tipuri de senzori termostatici (capete termostatice) direct pe ventilul termostatic preinstalat (B): gama ”RA” (RA 2992, RA 2990, RA 2920, RAS-C2, RAS-D, RAE, RA 2000 sau RAW), RAX - X-tra Collection, de la Danfoss, „VK“ de la Heimeier, „D“ de la Herz, „thera DA“ de la MNG si „UNI XD“ de la Oventrop.

Observatie:
In timpul instalarii robinetului dublu de racordare tur-retur pentru racordare monotubulara, asigurati-va ca limitatorul de debit a fost montat pe partea de retur.

Kolory

Grzejnik VONARIS-M w wersji pionowej jest dostępny w 45 różnych kolorach.

Marcajul CE si Declaratia de Performanta (DoP)

Regulamentul Uniunii Europene privind comercializarea produselor pentru constructii mentioneaza ca produsele pentru constructii, inclusiv radiatoarele si convectorii trebuie sa fie marcate CE in conformitate cu standardele europene cu aplicatie in domeniul produselor pentru constructii - EN 442 si sa detina Declaratia de Performanta. Marcajul CE certifica faptul ca fiecare produs indeplineste cerintele procesului de fabricatie in conformitate cu normele de fabricatie, testare si livrare. Regulamentul a fost adoptat in data de 1 iulie 2013.

Produsele Rettig ICC sunt marcate CE, iar Declaratia de Performanta a Rettig ICC si documentele sale de referinta, Anexa D si Anexa M, care descriu parametrii si detaliile de performanta ale produselor, sunt disponibile conform Regulamentului UE privind comercializarea produselor pentru constructii. Consultati Declaratia de Performanta a Rettig ICC atasata si documentele din linkurile de mai jos.
