VonoPlan T6

Performanta ridicata, incalzire rapida si distributie echilibrata de caldura.
Informatii tehnice Catalog prezentare Calculator puteri termice

VonoPlan T6: nou standard pentru radiatoare

Datorita tehnologiei inovatoare de racordare inferioara mediana reversibila si eficientei optime a consumului de energie, VonoPlan T6 impune un nou standard in incalzire, confort termic si accesibilitate – avantaje care vor cuceri orice consumator!

Avantajul racordarii inferioare mediane reversibile

Echivalenta racordarii fie pe diagonala sau fie pe aceeasi parte prin intermediul unei pozitii de conexiune standardizata, ascunsa in partea inferioara, centrala.

Wiele możliwości podłączenia

Avantajul flexibilitatii in selectie

Chiar daca reteaua de conducte si racordari este instalata in prealabil, alegerea radiatorului poate fi schimbata si adaptata in orice moment.

Zmiana rozmiaru grzejnika

Avantajul variantelor de pozitionare a termostatului

Flexibilitate in montarea termostatului, pe partea dreapta sau cea stanga, in functie de necesitati, datorita unui sistem de racordare brevetat.

Idealna pozycja zaworu termostatycznego

Avantajul numeroaselor posibilitati de instalare

Solutii si variante nelimitate de instalare eficiente, atractive si sigure.

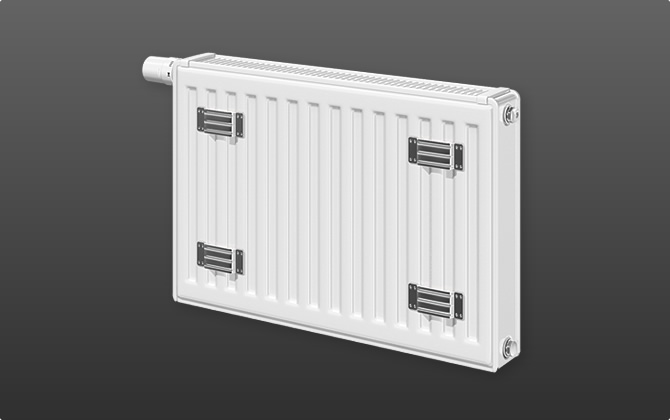

Mocowanie na zawieszkach

Avantajul distantei precise fata de perete

Alegerea flexibila a modelelor cu distanta exacta prestabilita si standardizata intre racorduri si perete.

Możliwość zmiany typu grzejnika

Avantajul racordarii ulterioare

Reteaua de conducte si racordari poate fi instalata in prealabil fara a afecta racordarea si buna functionare a radiatorului montat ulterior.

Doskonały montaż wstępny

Descrierea produselor

Tehnologia T6 se bazeaza pe axa de simetrie a radiatorului si creaza astfel flexibilitate nelimitata. Radiatoarele T6 cu racordare inferioara mediana cu ventil termostatic, sunt perfect simetrice. Ele reprezinta combinatia ideala dintre design si tehnologia unica. Multumita tehnologiei brevetate si geometriei speciale a panourilor radiante, T6 confera randament termic maxim. Prin urmare, poate incalzi foarte rapid o incapere si asigura un nivel optim de confort termic.

Przegląd modeli

Dimensiunile variate corelate cu numarul de panouri radiante si straturi de elemente convective, precum si diferitele modele de design si de versiunile de estetica a racordarii, determina o gama larga de modele, care raspund mai multor necesitati individuale.

Tip 11 PM

Tip 11 PM

Tip 11 PM

Tip 11 PM

Tip 11 PM

Wysokość Inaltime 300  400  500  600  900
Długość Lungime pana la 3000
Głębokość Adancime 63

Extindere: sunt disponibile si alte dimensiuni extinse in trepte de 200 mm, pentru lungimi totale incepand de la 400 mm, precum si dimensiuni speciale de 520, 720, 920, 1120 si 1320 mm

Podłączenia  Racorduri: 4 x filet interior G 1/2" I.G. pozitionate lateral si 2 x filet exterior G 3/4" A.G. in versiune constructiva ventil, pozitionate in partea inferioara mediana (la mijloc)

Ciśnienie próbne  Presiune maxima de incercare: 13 bar

Ciśnienie pracy  Presiune maxima de lucru: 10 bar

Temperatura zasilania  Temperatura maxima de lucru: 110 °C

Tip 21 PM-S

Tip 21 PM-S

Tip 21 PM-S

Tip 21 PM-S

Tip 21 PM-S

2 straturi de elemente convective cu 2 panouri radiante
Wysokość Inaltime 300 400 500 600 900
Długość Lungime pana la 3000
Głębokość Adancime 82

Extindere: sunt disponibile si alte dimensiuni extinse in trepte de 200 mm, pentru lungimi totale incepand de la 400 mm, precum si dimensiuni speciale de 520, 720, 920, 1120 si 1320 mm

Podłączenia  Racorduri: 4 x filet interior G 1/2" I.G. pozitionate lateral si 2 x filet exterior G 3/4" A.G. in versiune constructiva ventil, pozitionate in partea inferioara mediana (la mijloc)

Ciśnienie próbne  Presiune maxima de incercare: 13 bar

Ciśnienie pracy  Presiune maxima de lucru: 10 bar

Temperatura zasilania  Temperatura maxima de lucru: 110 °C

Tip 22 PM

Tip 22 PM

Tip 22 PM

Tip 22 PM

Tip 22 PM

2 straturi de elemente convective cu 2 panouri radiante
Wysokość Inaltime 300 400 500 600 900
Długość Lungime pana la 3000
Głębokość Adancime 107

Extindere: sunt disponibile si alte dimensiuni extinse in trepte de 200 mm, pentru lungimi totale incepand de la 400 mm, precum si dimensiuni speciale de 520, 720, 920, 1120 si 1320 mm

Podłączenia  Racorduri: 4 x filet interior G 1/2" I.G. pozitionate lateral si 2 x filet exterior G 3/4" A.G. in versiune constructiva ventil, pozitionate in partea inferioara mediana (la mijloc)

Ciśnienie próbne  Presiune maxima de incercare: 13 bar

Ciśnienie pracy  Presiune maxima de lucru: 10 bar

Temperatura zasilania  Temperatura maxima de lucru: 110 °C

Tip 33 PM

Tip 33 PM

Tip 33 PM

Tip 33 PM

Tip 33 PM

3 straturi de elemente convective cu 3 panouri radiante
Wysokość Inaltime 300 400 500 600 900
Długość Lungime pana la 3000
Głębokość Adancime 168

Extindere: sunt disponibile si alte dimensiuni extinse in trepte de 200 mm, pentru lungimi totale incepand de la 400 mm, precum si dimensiuni speciale de 520, 720, 920, 1120 si 1320 mm

Podłączenia  Racorduri: 4 x filet interior G 1/2" I.G. pozitionate lateral si 2 x filet exterior G 3/4" A.G. in versiune constructiva ventil, pozitionate in partea inferioara mediana (la mijloc)

Ciśnienie próbne  Presiune maxima de incercare: 13 bar

Ciśnienie pracy  Presiune maxima de lucru: 10 bar

Temperatura zasilania  Temperatura maxima de lucru: 110 °C

Informatii tehnice

Radiatorul Plan T6 cu racordare inferioara mediana contine sistemul de racordare de tip ventil - dispus in forma de T si este compatibil pentru instalatii cu racordare bitubulara, folosind un robinet dublu tur-retur pentru racordare bitubulara sau instalatii cu racordare monotubulara, folosind un robinet dublu tur-retur pentru racordare monotubulara. Pe langa racordarea inferioara mediana, constructia sofisticata permite si alte versiuni de racordare cum ar fi cele folosite la radiatoarele compacte (cu racordare laterala), cum sunt racordarea pe o singura parte sau cea pe ambele parti.

Radiatoarele sunt livrate gata de montaj in instalatii cu racordare bitubulara si cu ventilele termostatice (preinstalate din fabrica) presetate corespunzator puterii termice a radiatorului.

Pentru sisteme de incalzire centralizata (termoficare) care prezinta o diferenta mare intre temperatura agentului termic de tur si cea de retur, poate fi furnizat la cerere un radiator cu ventil termostatic care permite o reglare precisa si directa.

Tipuri de racordare – sistem bitubular

A) Racordare pe o singura parte
B) Racordare pe ambele parti
C) Racordare in partea inferioara (Atentie: performanta redusa)

Sposoby podłączania – instalacja dwururowa

Zasilanie  Tur

Powrót  Retur

Zaślepka  Dop

Odpowietrznik  Ventil de aerisire

Spust  Dop de golire

Atentie:
Atunci cand radiatorul T6 cu racordare inferioara mediana este utilizat ca radiator compact (cu racordare laterala), capacele din plastic (de la partea inferioara) cu filet de 3/4" trebuiesc inlocuite cu capace din alama nichelata (acccesorii), disponibile cu codul AZ0PL000C0002000. In plus, piesa speciala din plastic a ventilului de aerisire trebuie eliminata.

tabel valori kv

Este posibila, de asemenea, schimbarea presetarii ventilului, atunci cand echipamentul functioneaza la presiune.

Racordare bitubulara - Modalitati de reglare pentru ventilul termostatic incorporat

 Racordare bitubulara - Modalitati de reglare pentru ventilul termostatic incorporat

Instructiuni de reglare:
Radiatoarele cu ventil termostatic incorporat de la VOGEL&NOOT sunt pregatite din fabrica pentru racordare bitubulara. Fiecare radiator este echipat cu un ventil termostatic presetat incorporat, corespunzator puterii termice a radiatorului. Valoarea presetata kv este de asemenea marcata in culoare vizibila pe suprafata frontala.

Observatie:
In cazul in care este necesara o personalizare a setarilor, valorile presetate kv pot fi modificate.

In cazul in care este necesara o personalizare a setarilor, valorile presetate kv pot fi modificate.   Totodata, mutarea amplasarii ventilului termostatic de pe partea dreapta, pe partea stanga se poate realiza oricand fara nicio problema. Radiatorul este livrat cu ventilul ce este prevazut cu capac de protectie. Dupa eliminarea capacului de protectie (fig. A) pot fi montate urmatoarele tipuri de senzori (capete) termostatice (fig. B):gama ”RA” (RA 2992, RA 2990, RA 2920, RAS-C2, RAS-D, RAE, RA 2000 sau RAW), ”RAX - X-tra Collection” de la Danfoss, “VK” de la Heimeier, “D” de la Herz, “thera DA” de la MNG si “UNI XD” de la Oventrop..

Racordare monotubulara – Ventil termostatic incorporat presetat din fabrica

Racordare monotubulara

In cazul racordarii monotubulare, setarea ventilului termostatic incorporat pe pozitia N.

Radiatorul este livrat cu ventilul ce este prevazut cu capac de protectie. Dupa eliminarea capacului de protectie (fig. A) pot fi montate urmatoarele tipuri de senzori (capete) termostatice (fig. B): gama ”RA” (RA 2992, RA 2990, RA 2920, RAS-C2, RAS-D, RAE, RA 2000 sau RAW), ”RAX - X-tra Collection” de la Danfoss, “VK” de la Heimeier, “D” de la Herz, “thera DA” de la MNG si “UNI XD” de la Oventrop.

Atentie: In timpul instalarii robinetului dublu pentru racordare monotubulara, asigurati-va ca piesa adaptor pentru tur a fost fixata pe sensul de tur al robinetului (1) si piesa adaptor pentru retur a fost fixata pe sensul de retur al robinetului (2).

Schimbarea amplasarii ventilului termostatic de pe partea dreapta, pe partea stanga se poate realiza oricand fara nicio problema.

Downloads / Descarca

Descarca aici toate documentele cu informatii importante, in diferite formate.

Marcajul CE si Declaratia de Performanta (DoP)

Regulamentul Uniunii Europene privind comercializarea produselor pentru constructii mentioneaza ca produsele pentru constructii, inclusiv radiatoarele si convectorii trebuie sa fie marcate CE in conformitate cu standardele europene cu aplicatie in domeniul produselor pentru constructii - EN 442 si sa detina Declaratia de Performanta. Marcajul CE certifica faptul ca fiecare produs indeplineste cerintele procesului de fabricatie in conformitate cu normele de fabricatie, testare si livrare. Regulamentul a fost adoptat in data de 1 iulie 2013.

Produsele Rettig ICC sunt marcate CE, iar Declaratia de Performanta a Rettig ICC si documentele sale de referinta, Anexa D si Anexa M, care descriu parametrii si detaliile de performanta ale produselor, sunt disponibile conform Regulamentului UE privind comercializarea produselor pentru constructii. Consultati Declaratia de Performanta a Rettig ICC atasata si documentele din linkurile de mai jos.

Tip radiator
Inaltime
mm
mm
Lungime
mm
mm
Putere termica
W
%
%
Temperatura
°C
°C
°C
