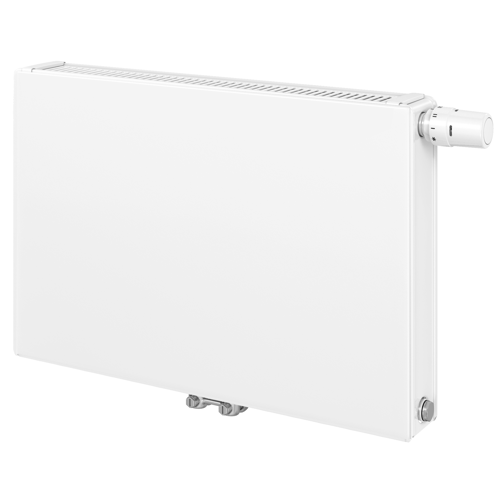

Vonoplan T6
Vonoplan T6 dispune de un racord median pentru instalare facilă.
- O distribuție extrem de eficientă a apei.
- Menține o temperatură mai constantă în încăpere.
- Ușor de instalat.
- Potrivit pentru sisteme cu temperatură redusă.
- Design elegant cu față plană.
Descrierea produsului
Radiatorul Vonoplan T6 se potrivește perfect în orice încăpere, având un design elegant cu față plată. Sistemul patentat de distribuție T asigură încălzire uniformă și distribuție eficientă a apei, iar racordul central permite o instalare facilă. Acest radiator oferă flexibilitate maximă în design și instalare și este disponibil cu grile superioare și panouri laterale.
Specificații tehnice
| Clasă ETIM | EC011022 - Radiator panel (hidronic) |
|---|---|
| Material | Oțel |
| Tip | 22 - 11 - 33 - 21 |
| Structura suprafeței panoului frontal | Plat neted |
| Panou frontal cu apă | Nu |
| Potrivit pentru spații umede | Nu |
| Înălțime [mm] | 300 - 900 |
| Lungime [mm] | 400 - 3000 |
| Adâncime [mm] | 63 - 168 |
| Emisia de căldură conform EN 442 20 °C - 55/45 [W] | 109 - 4789 |
| Emisia de căldură conform EN 442 20 °C - 75/65 [W] | 213 - 9477 |
| Emisia de căldură conform EN 442 20 °C - 70/40 [W] | 0 - 3229 |
| Emisia de căldură conform laboratorului EN 442 | Da |
| N-exponent | 1.2994 - 1.3865 |
| Presiune maximă de operare [bar] | 10 |
| Conținut de apă [l] | 0 - 46.8 |
| Culoare standard | Da |
| Culoare | Alb |
| Numărul RAL | 9016 |
| Grad de luciu | Lucios |
| Bandele sudate | Da |
| Cu margini laterale | Da |
| Cu căptușeală superioară | Da |
| Pliabil | Nu / Da |
| Numărul de conexiuni standard | 2 - 6 |
| Conexiune 2, partea stângă jos | Flux de intrare/ieșire |
| Conexiune 3, partea stângă sus | Flux de intrare |
| Conexiune 6, partea dreaptă sus | Flux de intrare |
| Conexiune 7, partea dreaptă jos | Flux de intrare/ieșire |
| Conexiune BC, centru jos | Conexiune dublă, intrare-ieșire |
| Dimensiunea filetului (inch) | 1/2 inch - 3/4 inch |
| Conexiune cu filet | File extern - Filet interior |
| Cu bloc de conexiuni | Nu |
| Cu conexiune la un singur punct | Nu |
| Cu conexiune de de-aerare | Da |
| Cu de-aerator | Da |
| Cu posibilitate de drenaj (conexiune) | Da |
| Cu supapă de drenaj | Da / Nu |
| Cu supapă termostatică integrată | Da |
| Cu butonul de termostat | Nu |
| Cu suporturi de perete | Da |
| Potrivit pentru elementul electric | Nu |
| Cu element electric | Nu |
| Cu dopuri oarbe | Nu / Da |
| Cu material de montaj | Da |
| Potrivit pentru suport de prosoape | Nu |
| Cu suport pentru prosoape | Nu |
| Cu nișă pentru prosoape | Nu |
| Potrivit pentru raft | Nu |
| Watt pe Metru [W/m] | 532 - 3159 |
| Factorul K | 1.26 - 50.895 |
| Emisia de căldură conform EN 442 20 °C - 45/30 [W] | 49 - 1279 |
| Emisia de căldură conform EN 442 20 °C - 45/35 [W] | 62 - 1625 |
| Emisia de căldură conform EN 442 20 °C - 50/30 [W] | 57 - 1474 |
| Emisia de căldură conform EN 442 20 °C - 55/30 [W] | 64 - 1667 |
| Emisia de căldură conform EN 442 20 °C - 55/35 [W] | 80 - 2085 |
| Emisia de căldură conform EN 442 20 °C - 60/30 [W] | 71 - 1857 |
| Emisia de căldură conform EN 442 20 °C - 60/40 [W] | 103 - 2727 |
| Emisia de căldură conform EN 442 20 °C - 60/45 [W] | 118 - 3121 |
| Emisia de căldură conform EN 442 20 °C - 65/45 [W] | 128 - 3401 |
| Emisia de căldură conform EN 442 20 °C - 70/55 [W] | 172 - 4576 |
| Emisia de căldură conform EN 442 20 °C - 80/60 [W] | 209 - 5585 |
| Emisia de căldură conform EN 442 20 °C - 90/70 [W] | 270 - 7255 |
| Emisia de căldură conform EN 442 20 °C – 55/45 (Btu/h) | 372 - 9803 |
| Emisia de căldură conform EN 442 20 °C – 75/65 (Btu/h) | 727 - 19401 |
| Emisia de căldură conform EN 442 21 °C - 45/35 [W] | 58 - 1512 |
| Emisia de căldură conform EN 442 21 °C - 55/45 [W] | 104 - 2746 |
| Emisia de căldură conform EN 442 21 °C - 60/40 [W] | 99 - 2597 |
| Emisia de căldură conform EN 442 21 °C - 75/65 [W] | 207 - 5535 |
| Emisia de căldură conform EN 442 24 °C - 45/30 [W] | 33 - 842 |
| Emisia de căldură conform EN 442 24 °C - 45/35 [W] | 46 - 1185 |
| Emisia de căldură conform EN 442 24 °C - 50/30 [W] | 39 - 1002 |
| Emisia de căldură conform EN 442 24 °C - 55/45 [W] | 89 - 2334 |
| Emisia de căldură conform EN 442 24 °C - 60/40 [W] | 84 - 2211 |
| Emisia de căldură conform EN 442 24 °C - 60/45 [W] | 99 - 2599 |
| Temperatura maximă de operare [°C] | 110 |
| Direcția de montare | Orizontal |
| Numărul de suporturi de perete | 2 - 3 |
| Numărul de suporturi pentru podea | 0 - 4 |
| Dioxid de carbon/kg echivalent per kilogramul de material | 2.73 |
| Dioxid de carbon/kg echivalent per KW al căldurii emise | 50.2 |
| Greutate [kg] | 1.1513 - 221.9245 |
