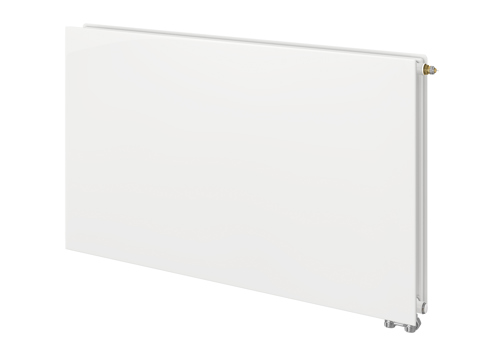

Vonoplan Hygiene Ventil
Ideal pentru cerințe stricte de igienă.
- Standarde ridicate de igienă
- Ușor de curățat
- Performanță termică superioară
- Tehnologie integrată pentru ventil
- Instalare flexibilă
Descrierea produsului
Vonoplan Hygiene Ventil este proiectat pentru spații care necesită standarde riguroase de igienă, precum spitale și laboratoare. Dispune de o suprafață frontală netedă, ușor de curățat și dezinfectat, asigurând un mediu igienic. Cu tehnologie integrată a robinetului și inserturi de robinet prereglate, oferă performanță termică excelentă, fiind în același timp ușor de instalat și întreținut. Disponibil în diverse dimensiuni, asigură eficiență optimă a încălzirii.
Specificații tehnice
| Clasă ETIM | EC011022 - Radiator panel (hidronic) |
|---|---|
| Material | Oțel |
| Tip | 30 - 20 - 10 |
| Structura suprafeței panoului frontal | Plat neted |
| Panou frontal cu apă | Nu |
| Potrivit pentru spații umede | Nu |
| Înălțime [mm] | 300 - 900 |
| Lungime [mm] | 400 - 3000 |
| Adâncime [mm] | 59 - 168 |
| Emisia de căldură conform EN 442 20 °C - 55/45 [W] | 65 - 2953 |
| Emisia de căldură conform EN 442 20 °C - 75/65 [W] | 124 - 5727 |
| Emisia de căldură conform EN 442 20 °C - 70/40 [W] | 72 - 3308 |
| Emisia de căldură conform laboratorului EN 442 | Da |
| N-exponent | 1.2367 - 1.2964 |
| Presiune maximă de operare [bar] | 10 |
| Conținut de apă [l] | 0.8 - 46.8 |
| Culoare standard | Da |
| Culoare | Alb |
| Numărul RAL | 9016 |
| Grad de luciu | Lucios |
| Bandele sudate | Da |
| Cu margini laterale | Nu |
| Cu căptușeală superioară | Nu |
| Pliabil | Nu |
| Numărul de conexiuni standard | 2 |
| Conexiune 1, colțul din stânga jos | Conexiune dublă, ieșire-întrare |
| Conexiune 3, partea stângă sus | Vana de control |
| Dimensiunea filetului (inch) | 3/4 inch |
| Conexiune cu filet | File extern |
| Cu bloc de conexiuni | Nu |
| Cu conexiune la un singur punct | Nu |
| Cu conexiune de de-aerare | Da |
| Cu de-aerator | Da |
| Cu posibilitate de drenaj (conexiune) | Da |
| Cu supapă de drenaj | Nu |
| Cu supapă termostatică integrată | Da |
| Cu butonul de termostat | Nu |
| Cu suporturi de perete | Nu |
| Potrivit pentru elementul electric | Nu |
| Cu element electric | Nu |
| Cu dopuri oarbe | Da |
| Cu material de montaj | Nu |
| Potrivit pentru suport de prosoape | Nu |
| Cu suport pentru prosoape | Nu |
| Cu nișă pentru prosoape | Nu |
| Potrivit pentru raft | Nu |
| Watt pe Metru [W/m] | 310 - 1909 |
| Factorul K | 0.868 - 35.924 |
| Emisia de căldură conform EN 442 20 °C - 45/30 [W] | 30 - 1347 |
| Emisia de căldură conform EN 442 20 °C - 45/35 [W] | 38 - 1699 |
| Emisia de căldură conform EN 442 20 °C - 50/30 [W] | 34 - 1545 |
| Emisia de căldură conform EN 442 20 °C - 55/30 [W] | 39 - 1741 |
| Emisia de căldură conform EN 442 20 °C - 55/35 [W] | 48 - 2164 |
| Emisia de căldură conform EN 442 20 °C - 60/30 [W] | 43 - 1934 |
| Emisia de căldură conform EN 442 20 °C - 60/40 [W] | 62 - 2807 |
| Emisia de căldură conform EN 442 20 °C - 60/45 [W] | 70 - 3199 |
| Emisia de căldură conform EN 442 20 °C - 65/45 [W] | 76 - 3478 |
| Emisia de căldură conform EN 442 20 °C - 70/55 [W] | 101 - 4639 |
| Emisia de căldură conform EN 442 20 °C - 80/60 [W] | 122 - 5628 |
| Emisia de căldură conform EN 442 20 °C - 90/70 [W] | 156 - 7254 |
| Emisia de căldură conform EN 442 20 °C – 55/45 (Btu/h) | 222 - 10076 |
| Emisia de căldură conform EN 442 20 °C – 75/65 (Btu/h) | 423 - 19541 |
| Emisia de căldură conform EN 442 21 °C - 45/35 [W] | 35 - 1584 |
| Emisia de căldură conform EN 442 21 °C - 55/45 [W] | 62 - 2826 |
| Emisia de căldură conform EN 442 21 °C - 60/40 [W] | 59 - 2677 |
| Emisia de căldură conform EN 442 21 °C - 75/65 [W] | 121 - 5579 |
| Emisia de căldură conform EN 442 24 °C - 45/30 [W] | 20 - 897 |
| Emisia de căldură conform EN 442 24 °C - 45/35 [W] | 28 - 1250 |
| Emisia de căldură conform EN 442 24 °C - 50/30 [W] | 24 - 1063 |
| Emisia de căldură conform EN 442 24 °C - 55/45 [W] | 53 - 2414 |
| Emisia de căldură conform EN 442 24 °C - 60/40 [W] | 51 - 2291 |
| Emisia de căldură conform EN 442 24 °C - 60/45 [W] | 59 - 2679 |
| Temperatura maximă de operare [°C] | 110 |
| Direcția de montare | Orizontal |
| Numărul de suporturi de perete | 2 - 6 |
| Numărul de suporturi pentru podea | 0 |
| Dioxid de carbon/kg echivalent per kilogramul de material | 2.73 |
| Dioxid de carbon/kg echivalent per KW al căldurii emise | 50.2 |
| Greutate [kg] | 5.01 - 166.61 |
Calculatoare
Articole
| Cod articol | Descriere articol | Emisia de căldură conform EN 442 20 °C - 55/45 [W] | Înălțime [mm] | Lungime [mm] | Adâncime [mm] | Conținut de apă [l] | Greutate [kg] | Dioxid de carbon/kg echivalent per kilogramul de material |
|---|---|---|---|---|---|---|---|---|
| F1J3003016000000 | Vonoplan 30V H=300 L=1600 | 700 | 300 | 1600 | 168 | 9.6 | 32.57 | 2.73 |
| F1J3003018000000 | Vonoplan 30V H=300 L=1800 | 788 | 300 | 1800 | 168 | 10.8 | 36.57 | 2.73 |
| F1J3003020000000 | Vonoplan 30V H=300 L=2000 | 875 | 300 | 2000 | 168 | 12 | 40.31 | 2.73 |
| F1J3003024000000 | Vonoplan 30V H=300 L=2400 | 1050 | 300 | 2400 | 168 | 14.4 | 47.83 | 2.73 |
| F1J3003026000000 | Vonoplan 30V H=300 L=2600 | 1138 | 300 | 2600 | 168 | 15.6 | 51.59 | 2.73 |
| F1J3003028000000 | Vonoplan 30V H=300 L=2800 | 1225 | 300 | 2800 | 168 | 16.8 | 55.35 | 2.73 |
| F1J3003030000000 | Vonoplan 30V H=300 L=3000 | 1313 | 300 | 3000 | 168 | 18 | 59.1 | 2.73 |
| F1J3004004000000 | Vonoplan 30V H=400 L=0400 | 215 | 400 | 400 | 168 | 3.04 | 12.15 | 2.73 |
| F1J3004005200000 | Vonoplan 30V H=400 L=0520 | 280 | 400 | 520 | 168 | 3.95 | 15.13 | 2.73 |
| F1J3004006000000 | Vonoplan 30V H=400 L=0600 | 323 | 400 | 600 | 168 | 4.56 | 17.11 | 2.73 |
