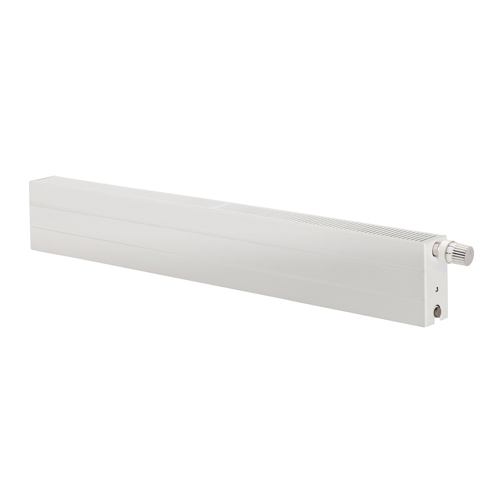

Plint RD
Najniższy grzejnik panelowy z ozdobnym panelem po obu stronach
- Wszechstronny montaż
- Nowoczesny design
- Wysoka wydajność
- Trwałość
- Dostępność różnych kolorów na zamówienie
Opis produktu
Grzejnik panelowy Plint RD przeznaczony jest do systemów ogrzewania wodnego. Plint RD podłączany jest z dołu lub po demontażu wkładki zaworowej - z boku. Wyróżnia się gładkim wykończeniem płyty czołowej jak i tylnej, z lekkimi przetłoczeniami poziomymi na całej jego długości. Pozwala to na uzyskanie nie tylko efektywnej, ale także estetycznej instalacji grzewczej. Dzięki oszczędnej stylistyce i szerokiej palecie dostępnych kolorów te naścienne lub stojące grzejniki są niezwykle uniwersalne – pasują zarówno do wnętrz nowoczesnych, jak i klasycznych. Wyposażenie: zawór termostatyczny z regulacją wstępną. Standardowe wykończenie grzejnika w kolorze białym RAL 9016. Inne kolory z palety RAL na zamówienie. Okres gwarancji wynosi 10 lat.
Specyfikacje techniczne
| ETIM Class | EC011022 - Grzejnik płytowy |
|---|---|
| Materiał | Stal |
| Rodzaj | 22 - 33 - 21 |
| Rodzaj powierzchni płyty czołowej | Płaski gładki |
| Z wodonośną płytą czołową | Nie |
| Do pomieszczenia wilgotnego | Nie |
| Wysokość [mm] | 200 |
| Długość [mm] | 1200 - 3000 |
| Głębokość [mm] | 74 - 156 |
| Emisja ciepła zgodnie z EN 442 20 °C - 55/45 [W] | 439 - 1097 |
| Moc grzewcza zgodnie z EN 442 20 °C - 75/65 [W] | 859 - 2151 |
| Moc grzewcza zgodnie z EN 442 20°C - 70/40 [W] | 493 - 1231 |
| Moc cieplna potwierdzona przez laboratorium certyfikacyjne wg EN 442 | Tak |
| Wykładnik potęgowy n | 1.3136 - 1.3458 |
| Maks. ciśnienie robocze [bar] | 10 |
| Zawartość wody (pojemność) [l] | 4 - 7.5 |
| Kolor standardowy | Tak |
| Kolor | Biały |
| Numer RAL | 9016 |
| Oznaczenie połysku | Błyszczący |
| Przyspawane uchwyty mocujące | Nie |
| Z osłonami bocznymi | Tak |
| Z pokrywą górną | Tak |
| Składany | Tak |
| Liczba standardowych przyłączy | 2 |
| Przyłącze 1, na dole po lewej | Podwójne przyłącze, odpływ-dopływ |
| Przyłącze 3, na lewej stronie u góry | Zawór regulacyjny |
| Przyłącze 6, na prawej stronie u góry | Zawór regulacyjny |
| Przyłącze 8, na dole po prawej | Podwójne przyłącze, dopływ-odpływ |
| Rozmiar gwintu (w calach) | 1/2 cala |
| Złącze gwintowe | Gwint wewnętrzny |
| Z blokiem połączeniowym | Nie |
| Z przyłączem jednopunktowym | Nie |
| Ze złączem odpowietrzającym | Tak |
| Z odpowietrznikiem | Tak |
| Z możliwością spustu (wyprowadzenie) | Tak |
| Z zaworem spustowym | Nie |
| Ze zintegrowanym zaworem termostatycznym | Tak |
| Z głowicą termostatyczną | Nie |
| Ze wspornikami ściennymi | Nie |
| Do elementu elektrycznego | Nie |
| Z grzałką elektryczną | Nie |
| Z zaślepką zaworu | Nie |
| Z materiałem montażowym | Nie |
| Odpowiedni do uchwytu na ręczniki | Nie |
| Z wieszakiem/uchwytem na ręcznik | Nie |
| Z wnęką na ręcznik | Nie |
| Odpowiedni do półki | Nie |
| Watt na metr [W/m] | 537 - 996 |
| Czynnik K | 5.039 - 12.419 |
| Emisja ciepła zgodnie z EN 442 20 °C - 45/30 [W] | 198 - 494 |
| Emisja ciepła zgodnie z EN 442 20 °C - 45/35 [W] | 251 - 625 |
| Emisja ciepła zgodnie z EN 442 20 °C - 50/30 [W] | 228 - 568 |
| Emisja ciepła zgodnie z EN 442 20 °C - 55/30 [W] | 257 - 641 |
| Emisja ciepła zgodnie z EN 442 20 °C - 55/35 [W] | 320 - 800 |
| Emisja ciepła zgodnie z EN 442 20 °C - 60/30 [W] | 286 - 714 |
| Emisja ciepła zgodnie z EN 442 20 °C - 60/40 [W] | 417 - 1042 |
| Emisja ciepła zgodnie z EN 442 20 °C - 60/45 [W] | 476 - 1190 |
| Emisja ciepła zgodnie z EN 442 20 °C - 65/45 [W] | 518 - 1296 |
| Emisja ciepła zgodnie z EN 442 20 °C - 70/55 [W] | 694 - 1736 |
| Emisja ciepła zgodnie z EN 442 20 °C - 80/60 [W] | 844 - 2113 |
| Emisja ciepła zgodnie z EN 442 20 °C - 90/70 [W] | 1092 - 2735 |
| Emisja ciepła zgodnie z EN 442 20 °C – 55/45 (Btu/h) | 1498 - 3743 |
| Emisja ciepła zgodnie z EN 442 20 °C – 75/65 (Btu/h) | 2931 - 7339 |
| Emisja ciepła zgodnie z EN 442 21 °C - 45/35 [W] | 234 - 582 |
| Emisja ciepła zgodnie z EN 442 21 °C - 55/45 [W] | 420 - 1049 |
| Emisja ciepła zgodnie z EN 442 21 °C - 60/40 [W] | 398 - 993 |
| Emisja ciepła zgodnie z EN 442 21 °C - 75/65 [W] | 837 - 2094 |
| Emisja ciepła zgodnie z EN 442 24 °C - 45/30 [W] | 131 - 327 |
| Emisja ciepła zgodnie z EN 442 24 °C - 45/35 [W] | 184 - 458 |
| Emisja ciepła zgodnie z EN 442 24 °C - 50/30 [W] | 156 - 388 |
| Emisja ciepła zgodnie z EN 442 24 °C - 55/45 [W] | 358 - 894 |
| Emisja ciepła zgodnie z EN 442 24 °C - 60/40 [W] | 340 - 848 |
| Emisja ciepła zgodnie z EN 442 24 °C - 60/45 [W] | 398 - 994 |
| Maks. temperatura pracy [°C] | 110 |
| Kierunek montażu | Poziomy |
| Liczba uchwytów ściennych | 2 - 4 |
| Liczba uchwytów podłogowych | 2 - 4 |
| Zawartość wody na metr [l] | 2.5 - 3.8 |
| CO2/kg ekwiwalent na kg materiału | 2.8 |
| CO2/kg ekwiwalent na kW dostarczonego ciepła przez artykuły | 54.66 |
| Waga [kg] | 22.36 - 48.364 |
| Waga na metr [kg] | 16.6 - 23.15 |
Kalkulator
Numery katalogowe
| Kod produktu | Opis produktu | Emisja ciepła zgodnie z EN 442 20 °C - 55/45 [W] | Wysokość [mm] | Długość [mm] | Głębokość [mm] | Zawartość wody (pojemność) [l] | Waga [kg] | CO2/kg ekwiwalent na kg materiału |
|---|---|---|---|---|---|---|---|---|
| F0G2102016015300 | Plint RD 21s 200x1600 | 439 | 200 | 1600 | 74 | 4 | 22.36 | 2.8 |
| F0G2202030015300 | Plint RD 22 200x3000 | 1097 | 200 | 3000 | 106 | 7.5 | 48.364 | 2.8 |
| F0G3302012015300 | Plint RD 33 200x1200 | 601 | 200 | 1200 | 156 | 4.56 | 27.697 | 2.8 |
| F0G3302014015310 | Plint RD 33 200x1400 L | 701 | 200 | 1400 | 156 | 5.32 | 32.332 | 2.8 |
| F0G3302018015300 | Plint RD 33 200x1800 | 902 | 200 | 1800 | 156 | 6.84 | 41.57 | 2.8 |
