ULOW-E2
Krachtige en intelligente
lage temperatuur radiatoren
Maximale warmte met
aanvoertemperaturen tot onder 40°C
Kwaliteitsmerk voor bovengemiddelde productkwaliteit
Veel internationaal erkende experts bevestigen de uitstekende ontwerpkwaliteit en de baanbrekende technologie van ULOW-E2.
Het visionaire ontwerp van de E2-technologie heeft begin maart de red dot award voor product design in 2013 gewonnen.
De felbegeerde, internationale trofee wordt jaarlijks uitgereikt voor innovatieve designproducten, daarvoor worden wereldwijde ingediende producten door een internationale jury van gerenommeerde experts in een meerdaags evaluatieproeces gekozen.
Het innovatieve concept van ULOW-E2 heeft ook ook de jury van experts bij ISH 2013 overtuigd. ULOW-E2 werd onderscheiden met de DESIGN PLUS award.
Naast de vormgeving en het totale ontwerp werden ook de mate van innovatie en de technische en ecologische aspecten beoordeeld.
Video´s
De ULOW-E2 van VOGEL&NOOT is de lage temperatuur radiator op de markt, die tot onder 40°C kan worden bediend. VOGEL&NOOT biedt daarmee de duurzame oplossing voor ontwerpers, installateurs en eindgebruikers en voorziet bij nieuwbouw en renovatie in de perfecte balans tussen montageflexibiliteit, energie-efficiëntie en esthetiek.
De volgende video´s geven u interessante informatie over de intelligente E2-technologie.
De innovatie voor duurzame energie
Speciaal voor bediening onder lage temperaturen met warmtepompen en zonne-technologie
ULOW-E2 is speciaal ontwikkeld voor de bediening onder lage temperaturen in combinatie met warmtepompen en zonne-technologie en staat aanvoertemperaturen tot onder 40° C toe. Het beschikt over een intelligente regeltechniek die “meedenkt” en zich aangepast aan de verschillende bedrijfsomstandigheden en gebruikerswensen.
Met ULOW-E2 gebruikt u vandaag al de techniek van morgen.
U herkent de voordelen van E2-technologie niet alleen bij de unieke kracht, maar ook bij bij het getoonde succesvolle unieke ontwerp. Hier heeft u te maken met een high-tech warmtesysteem, dat een nieuw tijdperk inluidt en de toekomstige generatie van warmte-afgifte toont.
-
Innovatief TOUCHPAD-regelpaneel
ULOW-E2 beschikt over een overzichtelijk TOUCHPAD-REGELPANEEL,waarop de individuele functies van de verwarmingsradiator kunnen worden ingesteld.
-
Conventie-optimalisatie door ventilatoren
Door het hoge aandeel van stralingswarmte en de vraaggestuurde conventie-optimalisatie door ventilatoren kan de ULOW-E2 snelle warmte-afgifte en snelle responstijden garanderen. In de winter kunnen ´s nachts fasen met verlagingen of warmteverliezen in ruimtes eenvoudig en in een mum van tijd worden gecompenseerd.
-
Beproefde centrale aansluittechnolgie
In de huidige flexibele bouwmodules zijn voorleidingen niet meer weg te denken. Hier kan de centrale aansluittechnologie een belangrijke bijdrage leveren voor verminderde installatiekosten en minder fouten en heeft u maximale plannings- en installatievrijheid.
Het bijzondere aan de ULOW-E2 service-toegang is een vergaande service zonder gereedschap.
Alle functionele eenheden en elektronische componenten zijn vrij toegankelijk en kunnen eenvoudig worden gemonteerd via stekker- of klemaansluitingen. Dat bespaart tijd en geld bij onderhoud en schoonmaken. De ventilatoren zijn zeer gemakkelijk aan de zijkanten in en uit te schuiven en daarna kan de E2 radiator bij lage temperaturen als een klassieke radiator worden schoongemaakt.
-
Hoog besparingspotentieel
Bij de uitwisseling van de momenteel op de markt beschikbare mogelijkheden ontstaat door een duidelijke verlaging van de werktemperatuur een groot potentieel voor energiebesparing.
Met de ULOW-E2 kan het hele verwarmingssysteem aanzienlijk energiezuiniger worden bediend.
-
Snelste warmte-afgifte en snelle responstijd
Door het hoge aandeel aan stralingswarmte en de vraaggestuurde conventie-optimalisatie door ventilatoren kan de ULOW-E2 snelle warmte-afgifte en snelle responstijden garanderen.
In de winter kunnen ´s nachts fasen met verlagingen of warmteverliezen in ruimtes eenvoudig en in een mum van tijd worden gecompenseerd.
De ULOW-E2 is geschikt voor zowel nieuwbouw als ook bij thermisch gerenoveerde gebouwen. Vooral in combinatie met hernieuwbare energiebronnen (warmtepompen, thermische zonne-energie, condensatieketels, etc.) is hij een belangrijk onderdeel in de moderne lage-temperatuur-verwarmingssystemen.
Omdat de ULOW-E2 met dezelfde aanvoertemperaturen (tot onder 40 °C) als de vloerverwarming kan worden aangedreven, is het gezamenlijke gebruik met slechts een warmtebron goed mogelijk.
-
Intelligent besturingssysteem
Het bijzondere bij de ULOW-E2 is de uitrusting met ventilatoren ter ondersteuning van de natuurlijke convectie in combinatie met een intelligent besturingssysteem, dat automatisch of volgens bedrijfsomstandigheden of gebruikerswensen tussen statische en dynamische werking wisselt.
De ventilatoren worden alleen ingeschakeld wanneer dat nodig is, omdat het apparaat ook in statische werking over een hoge basiscapaciteit beschikt.
-
Hoger stralingswarmte-aandeel
In tegenstelling tot zuivere convectoren geeft de ULOW-E2 een veel hoger stralingswarmte-aandeel af omdat hij aan de voor- en achterzijde over platen met water beschikt.
-
Eenvoudige installatie
De ULOW-E2 wordt als een gereed product geleverd en kan eenvoudig, efficiënt, flexibel en economisch als een normale radiateur worden geïnstalleerd.
Dat is vooral belangrijk bij renovatie.
Informatie voor gespecialiseerde installateurs
Hier vindt u belangrijke informatie voor de correcte behandeling van ULOW-E2.
-
Onder welke voorwaarden werken de ventilatoren in het verwarmingsproces?
Onafhankelijk van de Comfort Boost Modus moet de teruglooptemperatuur 3 °C hoger zijn, dat de gemeten kamertemperatuur en tegelijkertijd moet de gemeten kamertemperatuur onder de vooraf ingestelde waarde van de kamertemperatuur liggen. Zodra er niet meer voldaan wordt aan een van deze voorwaarden, schakelen de ventilatoren uit.
-
Onder welke voorwaarden werken de ventilatoren in het koelproces?
Hier moet de kamertemperatuur 3 °C lager zijn, dan de gemeten kamertemperatuur en tegelijkertijd moet de gemeten kamertemperatuur boven de vooraf ingestelde waarde van de kamertemperatuur liggen. Zodra er niet meer voldaan wordt aan een van deze voorwaarden, schakelen de ventilatoren uit.
-
Hoe kunnen de belangrijkste parameterinstellingen worden bereikt?
Belangrijke parameters zoals hysterese, duur van de boost-operatie, offset van de gemeten kamertemperatuur of offset tussen terugloop- en kamertemperatuur kunnen in een eigen servicemodus onder speciale voorwaarden worden aangepast.
De voordelen van de ULOW-E2 lage temperatuur radiator in een oogopslag
Type-overzicht
De ULOW-E2 heeft aan de ene kant een hoog aandeel aan stralingswarmte door water op platen en aan de andere kant vraaggestuurde convectie-optimalisatie.
Het avant-gardistisch ontwerp voldoet aan alle eisen van een modern interieur en waardeert kamers stijlvol op.
|
in twee lagen |
|||||
|---|---|---|---|---|---|
 Hoogte |
500 | 600 | 900 | ||
 Lengte |
400 tot 2000 | ||||
 Installatiediepte |
107 | ||||
Stappen: alle bouwlengtes beginnen met 400 mm in stappen tot 200 mm.
Aansluitingen: 4 x G 1/2 I.G. en 2 x G 3/4 A.G. middenonder.
Max. werkdruk: standaarduitvoering: 10 bar
Max. bedrijfstemperatuur: 60 °C
Beschermingsklasse IP24 aansluitspanning: 230V
Technische gegevens
De ULOW-E2 is geschikt voor systemen met twee leidingen en ook voor systemen met een leiding. In aanvulling op de centrale aansluiting beneden is het technisch geavanceerde ontwerp ook voor andere, bij compacte radiatoren bekende aansluitmogelijkheden, zoals eenzijdige en dubbelzijdige aansluiting geschikt.
De fabrieksinstelling voor twee leidingen met de kv-waarde-aanpassing wordt afgeleverd volgens de radiator-uitgang.
-
kv-waardetabel
Natuurlijk is een correctie van de instelstand ook onder systeemdruk mogelijk.
-

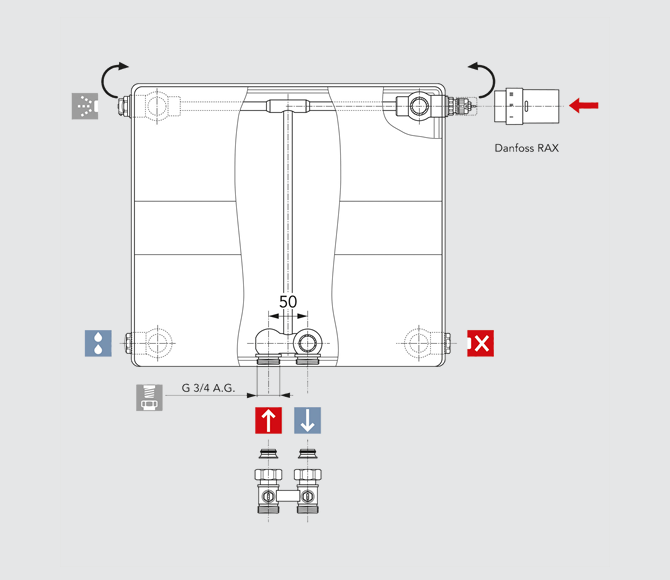

Werking bij twee leidingen - informatie voor het instellen en richtwaarden
Informatie voor het instellen:
VOGEL&NOOT ventielradiatoren zijn fabrieksmatig voorzien van twee buizen. Elke radiator is afhankelijk van zijn verwarmingsvermogen, vooraf ingesteld met een ventilatiestuk. Daarnaast is de kv-voorinstelling in kleur aangebracht aan de voorkantOpmerking: Indien individuele aanpassingen nodig zijn, kunnen de vooraf ingestelde kv-waarden op de juiste manier worden gewijzigd. De vervanging van het inbouwventiel van de rechter- naar de linkerzijde is te allen tijde mogelijk. De radiator wordt geleverd met een te monteren beschermkap. Na het verwijderen van de beschermkap (pos. A) kunnen de thermostaatkoppen „RAX“, „RA 2000“ of „RAW“ van het bedrijf Danfoss, „VK“ van het bedrijf Heimeier, „D“ van het bedrijf Herz, „DA“ van het bedrijf MNG en „UNI XD“ van het bedrijf Oventrop direct op het inbouwventiel (pos. B) worden gemonteerd.
-

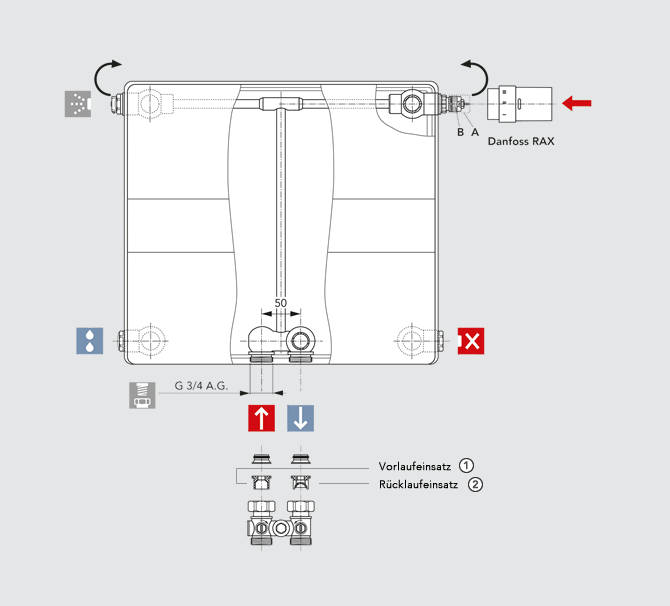

Werking bij een leiding - informatie voor het instellen en richtwaarden
Bij de werking van een leiding moet het inbouwventiel op N worden gezet.
De radiator wordt geleverd met een te monteren beschermkap. Na het verwijderen van de beschermkap (pos. A) kunnen de thermostaatkoppen „RAX“, „RA 2000“ of „RAW“ van het bedrijf Danfoss, „VK“ van het bedrijf Heimeier, „D“ van het bedrijf Herz, „DA“ van het bedrijf MNG en „UNI XD“ van het bedrijf Oventrop direct op het inbouwventiel (pos. B) worden gemonteerd.
Let op: Bij de montage van de verdeler voor een buis moet erop worden gelet, dat het keerelement (2) in de terugloop en het voorloopinzetstuk (1) worden gemonteerd in de voorloop.
De vervanging van het inbouwventiel van de rechter- naar de linkerzijde is te allen tijde mogelijk.
Downloads
Hier kunt u belangrijke bestanden in diverse formaten downloaden.
Spotlight
-
De ULOW-E2 in vergelijking met gebruikelijke ventilatieconvectoren
-
Ventilatieconvectoren beschikken grotendeels over weinig of geen stralingswarmte. De ULOW-E2 combineert convectie en stralingswarmte door platen met water.
In statische toestand is de ULOW-E2 superieur aan de gebruikelijke ventilatorconvectoren door de hoge basiscapaciteit, omdat de aluminium warmte-wisselaars zonder ventilatorondersteuning minder capaciteit hebben.
Bij ventilatorconvectoren zijn in de meeste gevallen ventilatoren bij de verwarmingsmodus ingeschakeld. De ULOW-E2 beschikt over een intelligent besturingssysteem, dat automatisch tussen statische en dynamische werking schakelt en de ventilatoren alleen bij volledige belasting of bij extra behoeften in werking zet.
Het ontwerp- en architectuurvereiste van een ventilatorconvector is door zijn stevige ontwerp beperkt Met de onmiskenbare uitstraling van het ronde gat zet de ULOW-E2 nieuwe maatstaven in het radiatorontwerp. Slanke afmetingen en een elegant plangebied vullen elke moderne woonomgeving aan.
Het onderhoud en het schoonmaken van een ventilatorconvector is in de meeste gevallen een onaangename en tijdrovende activiteit. U reinigt de ULOW-E2 daarentegen als bij een klassieke paneelradiator, waarin zonder gereedschap de ventilatorrijen kunnen worden uitgenomen.
De ULOW-E2 beschikt bij een sterkere vermogenscapaciteit over een optimale prijs-prestatieverhouding.
Ventilatorconvectoren bestaan uit zeer veel individuele onderdelen, waarvan sommigen alleen tijdrovend ter plaatse kunnen worden gemonteerd. De ULOW-E2 wordt echter als gereed product geleverd.
Ventilatorconvectoren beschikken niet over een centrale aansluiting. Bij ULOW-E2 behoort deze tot de serie-uitvoering en biedt optimale planning- en installatieflexibiliteit.
De installatiekosten voor de ventilatorconvectoren zijn zeer hoog. Bij ULOW-E2 gebeurt de montage grotendeels zonder gereedschap.
-
