FLOORTEC Kugelhahn Set
horizontal 1' IG X 1' AG
- Schnelles, zuverlässiges Absperren des Verteilers
- Einfache Montage
- Extrem kompakt mit nur 50 mm Baulänge
- Langlebige Konstruktion
- Breite Kompatibilität
Produktbeschreibung

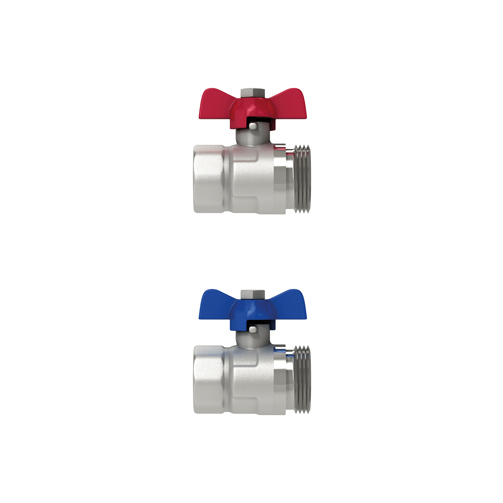

Das FLOORTEC Kugelhahn Set horizontal dient als zentrale, primärseitige Absperreinheit für Flächenheiz- und -kühlsysteme. Das Set besteht aus zwei hochwertigen Messing-Kugelhähnen mit den Anschlussdimensionen 1“ Innengewinde auf 1“ Außengewinde. Dank der optischen Farbcodierung – Rot für den Vorlauf (VL) und Blau für den Rücklauf (RL) – ist eine verwechslungssichere Zuordnung der Leitungsstränge garantiert. Mit einer extrem kurzen Baulänge von nur 50 mm ist das Set optimal für die platzsparende, waagerechte Direktmontage an FLOORTEC Edelstahl- oder Kunststoffverteilern innerhalb kompakter Verteilerschränke ausgelegt.
Technische Spezifikationen
| ETIM Class | EC011343 - Kugelhahn |
|---|---|
| Werkstoff des Gehäuses | Messing |
| Werkstoffgüte | Messing CW625N (CuZn35Pb1,5AlAs) |
| Oberflächenschutz Gehäuse | vernickelt |
| Material Kugeldichtung | sonstige |
| Material Kugel | rostfreier Stahl |
| Oberflächenschutz Kugel | vernickelt |
| Material Spindel | rostfreier Stahl |
| Material primäre Spindeldichtung | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Material sekundäre Spindeldichtung | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Nenndurchmesser Anschluss 1 | 1 Zoll (25) |
| Anschluss 1 | Innengewinde zylindrisch (BSPP) |
| Mit Kupplungsanschluss 1 | Nein |
| Konturcode Verbindung 1 | universal |
| Nenndurchmesser Anschluss 2 | 1 Zoll (25) |
| Anschluss 2 | Innengewinde zylindrisch (BSPP) |
| Mit Kupplungsanschluss 2 | Nein |
| Druckstufe Artikel | PN 10 |
| Mit Entleerungsventil | Nein |
| Mit Ablassmöglichkeit (Anschluss) | Nein |
| Mit Rückschlagklappe | Nein |
| Mit Filter | Nein |
| Mit Thermometer | Nein |
| Ausführung | gerade |
| Mit Dämmschale | Nein |
| UL-Prüfung | Nein |
| ULC-Qualitätskennzeichen | Nein |
| FM-Prüfung | Nein |
| LPCB-Prüfung | Nein |
| Feuersicher | Nein |
| Max. Druckunterschied bei 20 °C [bar] | 1 |
| Mediumtemperatur (Dauerbetrieb) [°C] | 5 - 90 |
| Medizinisch sauber | Nein |
| Fettfrei | Nein |
| Bedienung | T-Griff |
| Gehäusekonstruktion | 1-teilig |
| Volldurchgang | Ja |
Artikel
| Artikelnummer | Artikelbeschreibung | Gewicht [kg] | CO2/Kg-Äquivalent pro kg Material |
|---|---|---|---|
| FBWAMVNP44F44TE0 | VN-FLOORTEC Topline Kugelhahnset VL + RL | - | - |
