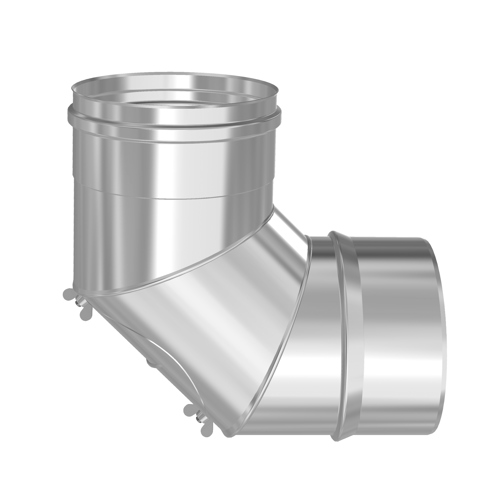

UNITEC Bogen 87° kurz
Für rechtwinklige Umlenkungen bei minimalem Platzangebot
- Kompakte Schenkelmaße
- Fachgerechte 87°-Umlenkung bei minimalem Platzangebot
- Normgerechter Kondensatrücklauf
- Hochwertiger Edelstahl
- Flexibles Drucksystem
Produktbeschreibung
Der UNITEC Bogen 87° kurz ist ideal, wenn Standardbögen aufgrund akuten Platzmangels oder sehr geringer Wandabstände im Aufstellraum nicht verbaut werden können. Dank seiner extrem kompakten Bauweise mit deutlich verkürzten Schenkeln minimiert er den Platzbedarf bei der rechtwinkligen Abgasführung direkt hinter dem Wärmeerzeuger. Der exakte Winkel von 87° sichert dabei automatisch die baurechtlich geforderte, leichte Steigung der horizontalen Leitung, damit anfallendes Kondensat ungehindert abfließen kann. Gefertigt aus hochwertigem Edelstahl, garantiert der Bogen maximale Korrosionsbeständigkeit.
Technische Spezifikationen
| ETIM Class | EC010121 - Luftkanalbogen rund |
|---|---|
| Ausführung | unisolierter Kanal |
| Werkstoff des Kanals | rostfreier Stahl |
| Werkstoffgüte Kanal | Edelstahl 316 (1.4401) |
| Nenndurchmesser Kanal [mm] | 180 - 250 |
| Wandstärke Kanal [mm] | 0.5 |
| Produktionsart | längsnahtgeschweißt |
| Werkstoff der Isolation | Lufthohlraum |
| Oberflächenschutz außen | unbehandelt |
| Oberflächenschutz innen | unbehandelt |
| Perforierte Innenwand | Nein |
| Außenfarbe | Edelstahl |
| Anschluss 1 | Kanalende |
| Anschluss 2 | Kanalende |
| Mit Aufschiebeprofil | Nein |
| Mit Aufschiebeklemme | Nein |
| Mit vormontierter Dichtung | Nein |
| Bogenausführung | Faltbogen |
| Winkel des Bogens [°] | 87 |
| Einstecklänge [mm] | 58 |
| Einbettbar in Beton | Nein |
| Antibakterielle Behandlung | Nein |
| Antistatische Ausführung | Nein |
Artikel
| Artikelnummer | Artikelbeschreibung | Gewicht [kg] | CO2/Kg-Äquivalent pro kg Material |
|---|---|---|---|
| FC43640087018000 | VN-UNITEC Kurzer Bogen 87 Grad D=180 | - | - |
| FC43640087020000 | VN-UNITEC Kurzer Bogen 87 Grad D=200 | - | - |
| FC43640087025000 | VN-UNITEC Kurzer Bogen 87 Grad D=250 | - | - |
