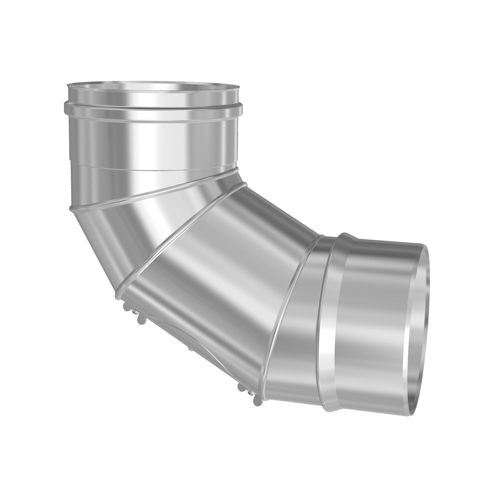

UNITEC Bogen verstellbar 0° - 90°
Winkelbauteil verstellbar 0° - 90° mit integrierter Reinigungsöffnung
- Flexibel einstellbar von 0° bis 90°
- Ideales Verbindungsstück
- Integrierte Reinigungstür
- Hochwertiger Edelstahl
- Volle Systemkompatibilität
Produktbeschreibung
Der verstellbare UNITEC Bogen 0° - 90° ist ein hochflexibles Formteil für einwandige Abgasanlagen. Er wurde speziell für den Einsatz im Verbindungsstück zwischen dem Abgasstutzen des Wärmeerzeugers und dem senkrechten Schornsteinteil konzipiert. Dank seiner verstellbaren Segmente lässt sich der Bogen vor Ort stufenlos in einem Winkelbereich von 0° bis 90° exakt auf die baulichen Gegebenheiten einstellen. Die integrierte Prüföffnung ermöglicht eine mühelose Inspektion sowie Reinigung des Rohrbogens, ohne dass Teile der Abgasleitung demontiert werden müssen. Das Bauteil ist aus hochwertigem, säurebeständigem Edelstahl gefertigt und standardmäßig für den trockenen Unterdruckbetrieb ausgelegt.
Technische Spezifikationen
| ETIM Class | EC010121 - Luftkanalbogen rund |
|---|---|
| Ausführung | unisolierter Kanal |
| Werkstoff des Kanals | rostfreier Stahl |
| Werkstoffgüte Kanal | Edelstahl 316 (1.4401) |
| Nenndurchmesser Kanal [mm] | 113 - 180 |
| Wandstärke Kanal [mm] | 0.5 |
| Produktionsart | längsnahtgeschweißt |
| Werkstoff der Isolation | Lufthohlraum |
| Oberflächenschutz außen | unbehandelt |
| Oberflächenschutz innen | unbehandelt |
| Perforierte Innenwand | Nein |
| Außenfarbe | Edelstahl |
| Anschluss 1 | Kanalende |
| Anschluss 2 | Kanalende |
| Mit Aufschiebeprofil | Nein |
| Mit Aufschiebeklemme | Nein |
| Mit vormontierter Dichtung | Nein |
| Bogenausführung | Segmentbogen |
| Winkel des Bogens [°] | 90 |
| Einstecklänge [mm] | 58 |
| Einbettbar in Beton | Nein |
| Antibakterielle Behandlung | Nein |
| Antistatische Ausführung | Nein |
Artikel
| Artikelnummer | Artikelbeschreibung | Gewicht [kg] | CO2/Kg-Äquivalent pro kg Material |
|---|---|---|---|
| FC43660090011300 | VN-UNITEC verstell. Bogen 90 Grad D=113 | - | - |
| FC43660090012000 | VN-UNITEC verstell. Bogen 90 Grad D=120 | - | - |
| FC43660090013000 | VN-UNITEC verstell. Bogen 90 Grad D=130 | - | - |
| FC43660090015000 | VN-UNITEC verstell. Bogen 90 Grad D=150 | - | - |
| FC43660090018000 | VN-UNITEC verstell. Bogen 90 Grad D=180 | - | - |
