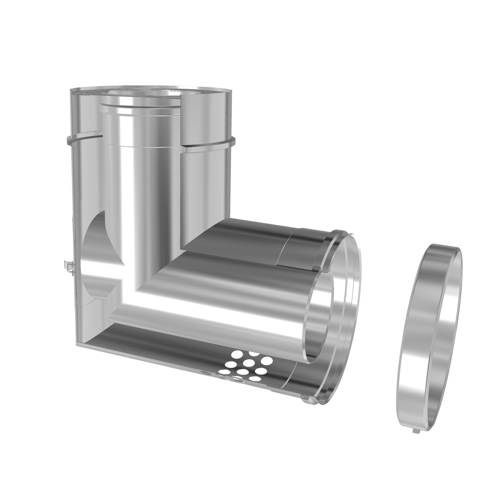

UNITHERM RIR Winkel 87°
Rohr-in-Rohr System
- Optimiert für raumluftunabhängige Luft-Abgas-Systeme (LAS)
- Präzise LAS-Umlenkung
- Integrierte Revision
- Zukunftssicher gedämmt
- Hochwertiger Edelstahl
Produktbeschreibung
Der UNITHERM RIR Winkel 87° ist das spezialisierte Umlenkbauteil für doppelwandige Edelstahl-Abgasanlagen im Rohr-in-Rohr-Prinzip. Er wird an der Fassade eingesetzt, um den Abgasstrom sowie die Verbrennungsluftführung präzise und materialschonend von der Waagerechten in die Senkrechte umzulenken und verfügt über eine vollwertige Prüföffnung inklusive eines gasdichten Innendeckels. Für die fachgerechte Planung ist zu beachten, dass beim Einsatz des RIR-Winkels eine separate Zwischenkonsole erforderlich ist, um das Eigengewicht des vertikalen Schornsteinstrangs sicher abzufangen. Gefertigt aus hochkorrosionsbeständigem Edelstahl und versehen mit FKM-Dichtungen, hält er dem Überdruck und feuchten Brennwert-Kondensaten dauerhaft stand.
Technische Spezifikationen
| ETIM Class | EC010121 - Luftkanalbogen rund |
|---|---|
| Ausführung | doppelwandiger Kanal |
| Werkstoff des Kanals | rostfreier Stahl |
| Werkstoffgüte Kanal | Edelstahl 304 (1.4301) |
| Nenndurchmesser Kanal [mm] | 151 - 191 |
| Wandstärke Kanal [mm] | 0.5 |
| Produktionsart | längsnahtgeschweißt |
| Werkstoff der Isolation | Lufthohlraum |
| Oberflächenschutz außen | unbehandelt |
| Oberflächenschutz innen | unbehandelt |
| Perforierte Innenwand | Nein |
| Außenfarbe | Edelstahl |
| Anschluss 1 | Kanalende |
| Anschluss 2 | Kanalende |
| Mit Aufschiebeprofil | Nein |
| Mit Aufschiebeklemme | Nein |
| Mit vormontierter Dichtung | Nein |
| Bogenausführung | Faltbogen |
| Winkel des Bogens [°] | 87 |
| Einstecklänge [mm] | 58 |
| Einbettbar in Beton | Nein |
| Antibakterielle Behandlung | Nein |
| Antistatische Ausführung | Nein |
Artikel
| Artikelnummer | Artikelbeschreibung | Gewicht [kg] | CO2/Kg-Äquivalent pro kg Material |
|---|---|---|---|
| FCC3530087008000 | VN-UNITHERM RIR Winkel 87 Grad D=80 | - | - |
| FCC3530087011300 | VN-UNITHERM RIR Winkel 87 Grad D=113 | - | - |
| FCC3530087013000 | VN-UNITHERM RIR Winkel 87 Grad D=130 | - | - |
