VONARIS M Горизонтальна версія

VONARIS M Горизонтальна версія

Революційна технологія центрального підключення робить попереднє установлення простим та гнучким
Техническая информация Брошюра

Модельный ряд

Конвектора и стены отопления, производимые VOGEL&NOOT, соответствуют многим международным признанным  стандартам качества и производственным процессам, а также сертифицированы ISO на всех этапах производства.

quality marks

Разнообразные размеры и различные исполнения учитывают кол-во конвективных решёток и греющих панелей, выражаясь в широком диапазоне моделей, подходящем для различных требований.

Тип VHV-M

VHV-M модельный ряд

Тип VHV-M 11

 VHV-M модельный ряд

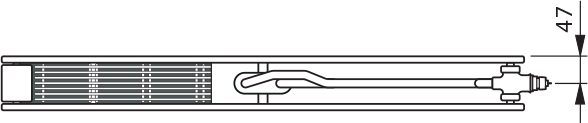

Тип VHV-M 20
VHV-M модельный ряд

Тип VHV-M 22

 VHV-M модельный ряд

Тип VHV-M 34
VHV-M модельный ряд

Тип VHV-M 46


Model VHV-M 11 VHV-M 20 VHV-M 22 VHV-M 34 VHV-M 46
Высота  Высота 358 430 502 358 430 502 214 286 358 430 142 214 142 214
574 646 790 574 646 790 502 574 646 790 286 - 286 -
Ширина  Длина 500 - 2400 mm
Глубина  Глубина 68 93 93  175 257
Шаг 100 mm (для общей длины 1400 мм и выше: 200 мм)

Присоединения  Подключение: 2 внутренних входа G 3/4" (20 мм), центральное нижнее подключение.

5 bar  Рабочее давление (стандартное исполнение): 5 бар

8 bar  Рабочее давление (исполнение высокого давления): 8 бар

Максимальная рабочая температура  Рабочая температура: 110 °C

Техническая информация

Получите сводную информацию о наиболее важных технических данных. Для получения расширенной информации скачайте соответствующие pdf файлы.

Тип присоединения – 2-х трубная система отопления

Легко настраиваемые прецизионные термостатические вентили не требуют специальных инструментов (смотрите схему).
VHV-M 2-х трубная система

Непосредственно на вентиль (позиция Б) можно установить следующие термостатические головки:фирмыDanfoss (RTD-R Inova™ 3140 и RTS-R Everis 4240), фирмы Oventrop (Uni LD и Uni XD); фирмы Heimeier VK;фирмы Herz D; фирмы Honeywell thera-DA.Встроенный вентиль радиатора оснащается на заводе пластмассовой защитой (позиция А).

Указания по установке:
• снять защиту вентиля
• кольцо установки нужно повернуть в направлении против часовой стрелки до требуемого значения (1, 2, ..., 7, N)
• конвекторы выпускаются с заводской установкой на наивысшее значение kv, соответствующее положению "N".Выбор установки осуществляется в диапазоне от 1 до 7 с ценой деления шкалы 0, 5.

Тип присоединения – 1-х трубная система отопления

Легко настраиваемые прецизионные термостатические вентили не требуют специальных инструментов (смотрите схему).
VHV-M 2-х трубная система

Непосредственно на вентиль (позиция Б) можно установить следующие термостатические головки:фирмыDanfoss (RTD-R Inova™ 3140 и RTS-R Everis 4240), фирмы Oventrop (Uni LD и Uni XD); фирмы Heimeier VK;фирмы Herz D; фирмы Honeywell thera-DA.Встроенный вентиль радиатора оснащается на заводе пластмассовой защитой (позиция А).

Указания по установке:
• снять защиту вентиля
• кольцо установки нужно повернуть в направлении против часовой стрелки до требуемого значения (1, 2, ..., 7, N)
• конвекторы выпускаются с заводской установкой на наивысшее значение kv, соответствующее положению "N".Выбор установки осуществляется в диапазоне от 1 до 7 с ценой деления шкалы 0, 5.

Цвета

Конвекторы VONARIS-M доступны в 45 различных цветах.

8 санитарных цветов

color name color code
VONARIS-M


Цвета, представленные здесь, не могут полностью передать реальный цвет. Возможны хроматические аберрации по техническим причинам. Дополнительные цвета доступны по требованию!

8 модных цветов RAL

color name color code
VONARIS-M

25 классических цветов RAL

color name color code
VONARIS-M


Цвета, представленные здесь, не могут полностью передать реальный цвет. Возможны хроматические аберрации по техническим причинам. Дополнительные цвета доступны по требованию!

4 цвета «металлик»

color name color code
VONARIS-M


Цвета, представленные здесь, не могут полностью передать реальный цвет. Возможны хроматические аберрации по техническим причинам. Дополнительные цвета доступны по требованию!

Маркировка CE и «ДЕКЛАРАЦИЯ ХАРАКТЕРИСТИК КАЧЕСТВА, Декларация о рабочих характеристиках строительной продукции, декларация качественных характеристик» (DoP)

Согласно регламенту ЕС «О строительных изделиях» продукция, используемая в строительстве, включая радиаторы и конвекторы без встроенного нагревательного элемента, должна получить маркировку СЕна основании согласованныхтоварных стандартов EN442, и иметь «ДЕКЛАРАЦИЯ ХАРАКТЕРИСТИК КАЧЕСТВА, Декларация о рабочих характеристиках строительной продукции, декларация качественных характеристик» (DoP). Маркировка СЕ означает, что каждое отдельное изделие изготовлено в соответствии с требованиями технологического процесса для данного типа продукции, установленного нормами в отношении его производства, проверки и поставки. Регламентвступилвюридическуюсилу 1 июля 2013 г.

Продукция компании RettigICCимеет маркировкуCE.«ДЕКЛАРАЦИЯ ХАРАКТЕРИСТИК КАЧЕСТВА, Декларация о рабочих характеристиках строительной продукции, декларация качественных характеристик», сделаннаяRettigICC, а также документыc детальнойинформацией о рабочих характеристиках отдельных изделий (см. приложения M и D) предоставляются в соответствии с положениями регламента «О строительных изделиях» (см. прилагаемую Декларацию о рабочих характеристиках RICCв ее последней редакции и документы, на которые она ссылается).

ПЕРЕВАГИ

  • Властивості радіаторів, які підходять для низькотемпературних систем опалення.
    • СовместимостьСумісність з будь-якими джерелами енергії


      • Діапазон температур між 90° і менш ніж 40°С

      • Ідеально підходять для комбінації з низькотемпературними джерелами енергії (тепловими насосами, сонячними джерелами енергії).



      ЭкономияЕкономічність та висока продуктивність


      • Приблизно на 15% менше споживання енергії після заміни радіатора (сумісні зі старими радіаторами та їх елементами).

      • Високопродуктивні при досить низьких температурах системи.



      Быстрый контрольШвидкий контроль температури


      • Швидка реакція на раптову зміну температури (зменшення споживання енергії).

      • Висока ефективність при короткочасному нагріванні та охолоджені.

      • Контроль якості.

  • Відповідальне ставлення до екології та обмеження викидів вуглекислого газу.
    • Ми докладаємо зусиль не лише для збереження енергії, але і для охорони природних ресурсів. VOGEL&NOOT виробляє високотехнологічні радіатори з використанням "Зеленої" сталі для того,  щоб зберегти Ваш комфорт і Природу.
  • Заводські налаштування термостатичного клапана (зниження розходу тепла і викидів CO2).
    • График значений kv



      Панельні радіатори поставляються з попередньо встановленими налаштуваннями термостатичного клапана, для робочого значення відповідного радіатора.
