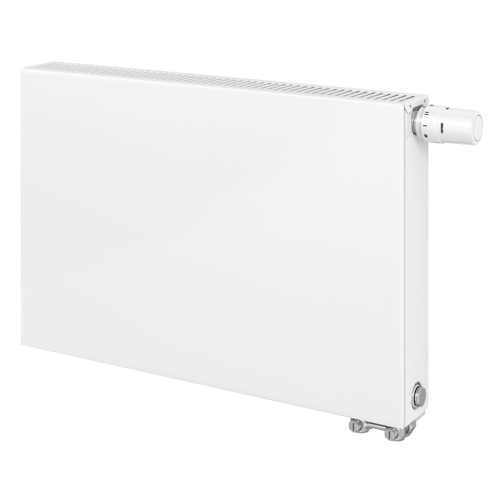

Vonoplan
Radiatorul panou Vonoplan este proiectat pentru eficiență.
- Design elegant, cu partea din față dreaptă
- Încălzire echilibrată
- Instalare ușoară
- Capacitate mare de încălzire
- Configurare flexibilă
Descrierea produsului
Pentru cei care doresc să combine utilizarea eficientă a spațiului disponibil pe perete cu o încălzire eficientă, radiatorul vertical panou Vonoplan cu față plană oferă soluția perfectă. Disponibil în diferite tipuri și într-o gamă largă de culori.
Specificații tehnice
| Clasă ETIM | EC011022 - Radiator panel (hidronic) |
|---|---|
| Material | Oțel |
| Tip | 33 - 21 - 22 - 11 |
| Structura suprafeței panoului frontal | Plat neted |
| Panou frontal cu apă | Nu |
| Potrivit pentru spații umede | Nu |
| Înălțime [mm] | 300 - 900 |
| Lungime [mm] | 400 - 3000 |
| Adâncime [mm] | 59 - 168 |
| Emisia de căldură conform EN 442 20 °C - 55/45 [W] | 109 - 4789 |
| Emisia de căldură conform EN 442 20 °C - 75/65 [W] | 213 - 9477 |
| Emisia de căldură conform EN 442 20 °C - 70/40 [W] | 122 - 5382 |
| Emisia de căldură conform laboratorului EN 442 | Da |
| N-exponent | 1.2994 - 1.3487 |
| Presiune maximă de operare [bar] | 10 |
| Conținut de apă [l] | 0.8 - 46.8 |
| Culoare standard | Da |
| Culoare | Alb |
| Numărul RAL | 9016 - 9017 - 9018 - 9019 - 9020 - 9021 - 9022 - 9023 - 9024 - 9025 - 9026 - 9027 - 9028 - 9029 - 9030 - 9031 - 9032 - 9033 - 9034 - 9035 - 9036 - 9037 - 9038 - 9039 - 9040 - 9041 - 9042 - 9043 - 9044 - 9045 - 9046 - 9047 - 9048 - 9049 - 9050 - 9051 - 9052 - 9053 - 9054 - 9055 - 9056 - 9057 - 9058 - 9059 - 9060 - 9061 - 9062 - 9063 - 9064 - 9065 - 9066 - 9067 - 9068 - 9069 - 9070 - 9071 - 9072 - 9073 - 9074 - 9075 - 9076 - 9077 - 9078 - 9079 - 9080 - 9081 - 9082 - 9083 - 9084 - 9085 - 9086 - 9087 - 9088 - 9089 - 9090 - 9091 - 9092 - 9093 - 9094 - 9095 - 9096 - 9097 - 9098 - 9099 - 9100 - 9101 - 9102 - 9103 - 9104 - 9105 - 9106 - 9107 - 9108 - 9109 - 9110 - 9111 - 9112 - 9113 - 9114 - 9115 - 9116 - 9117 - 9118 - 9119 - 9120 - 9121 - 9122 - 9123 - 9124 - 9125 - 9126 - 9127 - 9128 - 9129 - 9130 - 9131 - 9132 - 9133 - 9134 - 9135 - 9136 - 9137 - 9138 - 9139 - 9140 - 9141 - 9142 - 9143 - 9144 - 9145 - 9146 - 9147 - 9148 - 9149 - 9150 - 9151 - 9152 - 9153 - 9154 - 9155 - 9156 - 9157 - 9158 - 9159 - 9160 - 9161 - 9162 - 9163 - 9164 - 9165 - 9166 - 9167 - 9168 - 9169 - 9170 - 9171 - 9172 - 9173 - 9174 - 9175 - 9176 - 9177 - 9178 - 9179 - 9180 - 9181 - 9182 - 9183 - 9184 - 9185 - 9186 - 9187 - 9188 - 9189 - 9190 - 9191 - 9192 - 9193 - 9194 - 9195 - 9196 - 9197 - 9198 - 9199 - 9200 - 9201 - 9202 - 9203 - 9204 - 9205 - 9206 - 9207 - 9208 - 9209 - 9210 - 9211 - 9212 - 9213 - 9214 - 9215 - 9216 - 9217 - 9218 - 9219 - 9220 - 9221 - 9222 - 9223 - 9224 - 9225 - 9226 - 9227 - 9228 - 9229 - 9230 - 9231 - 9232 - 9233 - 9234 - 9235 - 9236 - 9237 - 9238 - 9239 - 9240 - 9241 - 9242 - 9243 - 9244 - 9245 - 9246 - 9247 - 9248 - 9249 - 9250 - 9251 - 9252 - 9253 - 9254 - 9255 - 9256 - 9257 - 9258 - 9259 - 9260 - 9261 - 9262 - 9263 - 9264 - 9265 - 9266 - 9267 - 9268 - 9269 - 9270 - 9271 - 9272 - 9273 - 9274 - 9275 - 9276 - 9277 - 9278 - 9279 - 9280 - 9281 - 9282 - 9283 - 9284 - 9285 - 9286 - 9287 - 9288 - 9289 - 9290 - 9291 - 9292 - 9293 - 9294 - 9295 - 9296 - 9297 - 9298 - 9299 - 9300 - 9301 - 9302 - 9303 - 9304 - 9305 - 9306 - 9307 - 9308 - 9309 - 9310 - 9311 - 9312 - 9313 - 9314 - 9315 - 9316 - 9317 - 9318 - 9319 - 9320 - 9321 - 9322 - 9323 - 9324 - 9325 - 9326 - 9327 - 9328 - 9329 - 9330 - 9331 - 9332 - 9333 - 9334 - 9335 - 9336 - 9337 - 9338 - 9339 - 9340 - 9341 - 9342 - 9343 - 9344 - 9345 - 9346 - 9347 - 9348 - 9349 - 9350 - 9351 - 9352 - 9353 - 9354 - 9355 - 9356 - 9357 - 9358 - 9359 - 9360 - 9361 - 9362 - 9363 - 9364 - 9365 - 9366 - 9367 - 9368 - 9369 - 9370 - 9371 - 9372 - 9373 - 9374 - 9375 - 9376 - 9377 - 9378 - 9379 - 9380 - 9381 - 9382 - 9383 - 9384 - 9385 - 9386 - 9387 - 9388 - 9389 - 9390 - 9391 - 9392 - 9393 - 9394 - 9395 |
| Grad de luciu | Lucios |
| Bandele sudate | Da |
| Cu margini laterale | Da |
| Cu căptușeală superioară | Da |
| Pliabil | Da |
| Numărul de conexiuni standard | 4 - 383 |
| Conexiune 2, partea stângă jos | Flux de ieșire |
| Conexiune 3, partea stângă sus | Flux de intrare |
| Conexiune 6, partea dreaptă sus | Flux de intrare |
| Conexiune 7, partea dreaptă jos | Flux de ieșire |
| Dimensiunea filetului (inch) | 1/2 inch |
| Conexiune cu filet | Filet interior |
| Cu bloc de conexiuni | Nu |
| Cu conexiune la un singur punct | Nu |
| Cu conexiune de de-aerare | Da |
| Cu de-aerator | Da |
| Cu posibilitate de drenaj (conexiune) | Da |
| Cu supapă de drenaj | Nu |
| Cu supapă termostatică integrată | Nu |
| Cu butonul de termostat | Nu |
| Cu suporturi de perete | Da |
| Potrivit pentru elementul electric | Nu |
| Cu element electric | Nu |
| Cu dopuri oarbe | Nu |
| Cu material de montaj | Da |
| Potrivit pentru suport de prosoape | Nu |
| Cu suport pentru prosoape | Nu |
| Cu nișă pentru prosoape | Nu |
| Potrivit pentru raft | Nu |
| Watt pe Metru [W/m] | 532 - 3159 |
| Factorul K | 1.26 - 50.895 |
| Emisia de căldură conform EN 442 20 °C - 45/30 [W] | 49 - 2132 |
| Emisia de căldură conform EN 442 20 °C - 45/35 [W] | 62 - 2708 |
| Emisia de căldură conform EN 442 20 °C - 50/30 [W] | 57 - 2456 |
| Emisia de căldură conform EN 442 20 °C - 55/30 [W] | 64 - 2779 |
| Emisia de căldură conform EN 442 20 °C - 55/35 [W] | 80 - 3476 |
| Emisia de căldură conform EN 442 20 °C - 60/30 [W] | 71 - 3095 |
| Emisia de căldură conform EN 442 20 °C - 60/40 [W] | 103 - 4545 |
| Emisia de căldură conform EN 442 20 °C - 60/45 [W] | 118 - 5201 |
| Emisia de căldură conform EN 442 20 °C - 65/45 [W] | 128 - 5668 |
| Emisia de căldură conform EN 442 20 °C - 70/55 [W] | 172 - 7627 |
| Emisia de căldură conform EN 442 20 °C - 80/60 [W] | 209 - 9308 |
| Emisia de căldură conform EN 442 20 °C - 90/70 [W] | 270 - 12091 |
| Emisia de căldură conform EN 442 20 °C – 55/45 (Btu/h) | 372 - 16340 |
| Emisia de căldură conform EN 442 20 °C – 75/65 (Btu/h) | 727 - 32336 |
| Emisia de căldură conform EN 442 21 °C - 45/35 [W] | 58 - 2519 |
| Emisia de căldură conform EN 442 21 °C - 55/45 [W] | 104 - 4577 |
| Emisia de căldură conform EN 442 21 °C - 60/40 [W] | 99 - 4328 |
| Emisia de căldură conform EN 442 21 °C - 75/65 [W] | 207 - 9225 |
| Emisia de căldură conform EN 442 24 °C - 45/30 [W] | 33 - 1403 |
| Emisia de căldură conform EN 442 24 °C - 45/35 [W] | 46 - 1975 |
| Emisia de căldură conform EN 442 24 °C - 50/30 [W] | 39 - 1671 |
| Emisia de căldură conform EN 442 24 °C - 55/45 [W] | 89 - 3891 |
| Emisia de căldură conform EN 442 24 °C - 60/40 [W] | 84 - 3686 |
| Emisia de căldură conform EN 442 24 °C - 60/45 [W] | 99 - 4332 |
| Temperatura maximă de operare [°C] | 110 |
| Direcția de montare | Orizontal |
| Numărul de suporturi de perete | 2 - 3 |
| Numărul de suporturi pentru podea | 0 - 4 |
| Dioxid de carbon/kg echivalent per kilogramul de material | 2.73 |
| Dioxid de carbon/kg echivalent per KW al căldurii emise | 50.2 |
| Greutate [kg] | 1.14 - 226.93 |
