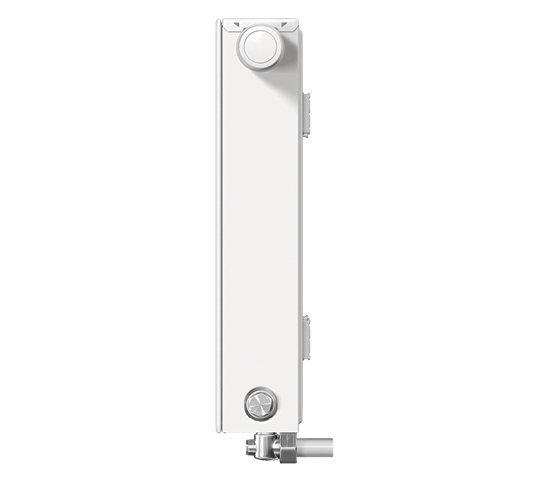

Síklapú T6 középcsatlakozású lapradiátorok

Síklapú T6 középcsatlakozású lapradiátorok

Könnyen tisztítható, kimagasló komfortérzet, beépített szelep előbeállított értékekkel

Hoteljesítmény kalkulátor
Műszaki Információk Katalógus

Típusáttekintés

A T6-os technológia a fűtőtestek szimmetriatengelyén alapul és így végtelen rugalmasságot teremt. A T6-os középcsatlakozós fűtőtestek a szimmetria tökéletes mértékét adják meg, valamint a formatervezés és az egyedülálló technológia optimális kombinációját. A T6-os középcsatlakozós fűtőtestek különösen magas fűtőteljesítménnyel rendelkeznek, és így a helyiséget különösen gyorsan és hatékonyan fűtik fel. Ez egyszersmind a maximális termikus kényelem garanciája!

Minőség, mint a legnagyobb biztonság jele

A rétegek és konvekciós lemezek terén megtalálható különböző méretek és különféle kivitelek nagy modellválasztékot eredményeznek, amelyek a legkülönbözőbb kívánalmaknak is eleget tesznek.

Típus 11 PM

SÍKLAPÚ T6 KÖZÉPCSATLAKOZÁSÚ LAPRADIÁTOROK Típus 11 PM

Típus 11 PM

 SÍKLAPÚ T6 KÖZÉPCSATLAKOZÁSÚ LAPRADIÁTOROK Típus 11 PM

Típus 11 PM

 egyrétegű, 1 konvektorlemezzel
Építési magasság  Építési magasság 300  400  500  600  900
Építési hosszúság  Építési hosszúság  2400-ig   2600-ig   2000-ig
Faltávolság  Faltávolság 63

Fokozatok Az építési hosszúság minden típusnál 400 mm-től indul 200 mm-es fokozatokkal, valamint 520, 720, 920, 1120, és 1320 mm

Csatlakozások  Csatlakozások 4 x 1/2“ belsőmenet és 2 x 3/4“ külsőmenet, középen

Próbanyomás 13 bar  Próbanyomás 13 bar

Max. üzemi nyomás 10 bar  Max. üzemi nyomás 10 bar

Max. üzemi hőmérséklet 110 °C   Max. üzemi hőmérséklet 110 °C

Típus 21 PM-S

SÍKLAPÚ T6 KÖZÉPCSATLAKOZÁSÚ LAPRADIÁTOROK Típus 21 PM-S

Típus 21 PM-S

 SÍKLAPÚ T6 KÖZÉPCSATLAKOZÁSÚ LAPRADIÁTOROK Típus 21 PM-S

Típus 21 PM-S
kétrétegű, 1 konvektorlemezzel
Építési magasság  Építési magasság 300 400 500 600 900
Építési hosszúság  Építési hosszúság  2400-ig  3000-ig  2000-ig
Faltávolság  Faltávolság 82

Fokozatok  Az építési hosszúság minden típusnál 400 mm-től indul 200 mm-es fokozatokkal, valamint 520, 720, 920, 1120, és 1320 mm.

Csatlakozások  Csatlakozások 4 x 1/2“ belsőmenet és 2 x 3/4“ külsőmenet, középen

Próbanyomás 13 bar  Próbanyomás 13 bar

Max. üzemi nyomás 10 bar  Max. üzemi nyomás 10 bar

Max. üzemi hőmérseklet 110 °C  Max. üzemi hőmérséklet 110 °C

Típus 22 PM

SÍKLAPÚ T6 KÖZÉPCSATLAKOZÁSÚ LAPRADIÁTOROK Típus 22 PM

Típus 22 PM

 SÍKLAPÚ T6 KÖZÉPCSATLAKOZÁSÚ LAPRADIÁTOROK Típus 22 PM

Típus 22 PM
kétrétegű, 2 konvektorlemezzel
Építési magasság  Építési magasság 300 400 500 600 900
Építési hosszúság Építési hosszúság  3000-ig   2000-ig
Faltávolság  Faltávolság 107

Fokozatok Az építési hosszúság minden típusnál 400 mm-től indul 200 mm-es fokozatokkal, valamint 520, 720, 920, 1120, és 1320 mm.

Csatlakozások  Csatlakozások 4 x 1/2“ belsőmenet és 2 x 3/4“ külsőmenet, középen

Próbanyomás 13 bar  Próbanyomás 13 bar

Próbanyomás 13 bar  Max. üzemi nyomás 10 bar

Max. üzemi hőmérseklet 110 °C  Max. üzemi hőmérseklet 110 °C

Típus 33 PM

SÍKLAPÚ T6 KÖZÉPCSATLAKOZÁSÚ LAPRADIÁTOROK Típus 33 PM

Típus 33 PM

 SÍKLAPÚ T6 KÖZÉPCSATLAKOZÁSÚ LAPRADIÁTOROK Típus 33 PM

Típus 33 PM
háromrétegű, 3 konvektorlemezzel
Építési magasság  Építési magasság 300 400 500 600 900
Építési hosszúság  Építési hosszúság  3000-ig  2200-ig  1800-ig
Faltávolság  Faltávolság 168

Fokozatok Az építési hosszúság minden típusnál 400 mm-től indul 200 mm-es fokozatokkal, valamint 520, 720, 920, 1120, és 1320 mm

Csatlakozások  Csatlakozások 4 x 1/2“ belsőmenet és 2 x 3/4“ külsőmenet, középen

Próbanyomás 13 bar  Próbanyomás 13 bar

Max. üzemi nyomás 10 bar  Max. üzemi nyomás 10 bar

Max. üzemi hőmérséklet 110 °C  Max. üzemi hőmérséklet 110 °C

Műszaki információk

A T6-os KÖZÉPCSATLAKOZÓS FŰTŐTESTEK a behegesztett T-alakú szelepgarnitúrával egyformán alkalmazhatók két csöves berendezéseknél és egy csöves berendezéseknél egy csöves elosztó alkalmazásával. A középső, alulról jövő csatlakozás mellett a műszakilag kiérlelt koncepció további, a kompakt fűtőtestekről ismert csatlakozási lehetőségeket tesz lehetővé, úgy, mint az egy oldalas és a váltott oldalas csatlakozás.

Gyárilag a fűtőtestet két csöves berendezésekhez, a fűtőtest-teljesítménynek megfelelő kv-értékbeállítással szállítjuk ki.

Az olyan távfűtő berendezésekhez, ahol nagy különbség van az előre- és visszamenő ág között, külön kérésre fokozatmentes, finoman beállítható szelepbetét kapható.

Csatlakozási módok – Kétcsöves rendszer

A) egyoldali csatlakozás
B) keresztirányú csatlakozás
C) alsó-alsó csatlakozás

Figyelem: teljesítmény-csökkenés!



SÍKLAPÚ T6 KÖZÉPCSATLAKOZÁSÚ LAPRADIÁTOROK Csatlakozási módok – Kétcsöves rendszer



Előremenő  Előremenő

Visszatérő  Visszatérő

Záródugó  Záródugó

Légtelenítő dugó  Légtelenítő dugó

Leeresztő dugó  Leeresztő dugó

Figyelem: Amennyiben kompakt radiátorként kívánják a T6 -ot fűtési rendszerbe épiteni, akkor az alsó csatlakozásnál lévő 3/4“-os műnyag kupakot nikkelezett rézkupakra (lásd szerelési tartozékok) kell cserélni! Cikkszáma: AZ0PL000C0002000. Emellett a speciális légtelenítő műanyag részét el kell távolítani!



kv-érték táblázat

kv-érték táblázat



A szelep elő-beállításának kiigazítása természetesen nyomás alatt is lehetséges.

Itt letöltheti fűtőtest típusonként az összes kv-előbeállított szelep kompakt áttekintését PDF-dokumentumként.

Csatlakozási módok – Kétcsöves rendszer

SÍKLAPÚ T6 KÖZÉPCSATLAKOZÁSÚ LAPRADIÁTOROK Csatlakozási módok – Kétcsöves rendszer

Beállítási információ:
A VOGEL&NOOT szelepes fűtőtestek gyárilag kétcsöves rendszerekhez vannak felszerelve. Minden fűtőtest, fűtési teljesítményétől függően, egy előre beállított szelepbetéttel van felszerelve. Ezen felül a kv elő-beállítás a homlokrészen színnel van feltüntetve.

Tajékoztatás:
Amennyiben egyedi beállításra van szükség, lehetőség van a kv elő-beállítás kívánság szerinti megváltoztatására. A beépített szelep jobb oldalról bal oldalra való cseréje bármikor, probléma nélkül megoldható. A fűtőtest felszerelt védőkupakkal kerül szállításra. A védőkupak leszerelése után („A“ pozíció) a Danfoss cég „RA 2000“, ill. az „AW“ típusú, a Heimeier cég „K“ típusú, a Herz cég „“ típusú, az MNG cég „hera DA“ típusú, valamint az Oventrop cég „NI XD“ típusú termosztátfeje közvetlenül a beépített szelepre („B“ pozíció) szerelhető.

Csatlakozási módok – Egycsöves rendszer

SÍKLAPÚ T6 KÖZÉPCSATLAKOZÁSÚ LAPRADIÁTOROK Csatlakozási módok – Egycsöves rendszer

Az egycsöves üzemben a beépített szelepet N-re kell beállítani. A fűtőtest felszerelt vedőkupakkal kerül szállításra.

A védőkupak leszerelése után („A“ pozíció) a Danfoss cég „RA 2000“, ill. az „AW“ típusú, a Heimeier cég „K“ típusú, a Herz cég „“ típusú, az MNG cég „hera DA“ típusú, valamint az Oventrop cég „NI XD“ típusú termosztátfeje közvetlenül a beépített szelepre („B“ pozíció) szerelhető.

Figyelem: Az egycsöves elosztó beépítésénél ügyelni kell arra, hogy a (2) előremenő és a (3) visszatérő betét a megfelelő helyre legyen beépítve!

A beépített szelep áthelyezése a jobb odalról a bal oldalra minden további nélkül lehetséges.
