CAVALLY

A CAVALLY modellt már nem forgalmazzuk.

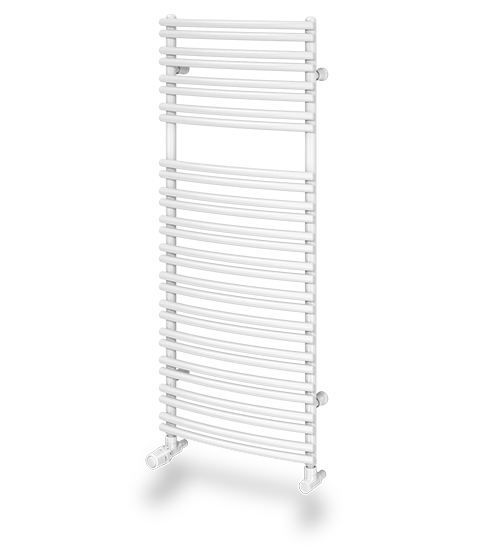

Az enyhén ívelt csővezetés számos tárolási lehetőséget kínál
A CAVALLY modell univerzális formatervezése minden helyiségben optimálisan érvényesül. Olyan időtlen formanyelv, amelyet mindenhol értenek és értékelnek.

Hoteljesítmény kalkulátor
Műszaki információk Katalógus

Modell-áttekintés

Ezek a formatervezett fűtőtestek Ausztriában készülnek. A VOGEL&NOOT formatervezett fűtőtestjei számos nemzetközileg elismert minőségi normának felelnek meg, és valamennyi gyártási helyen ISO-tanúsítvánnyal rendelkeznek a gyártási folyamatok. Ezen felül elismert európai intézetek folyamatosan ellenőrzik és igazolják a VOGEL&NOOT formatervezett fűtőtestjeinek minőségi- és teljesítmény-adatait.

Minőség, mint a legnagyobb biztonság jele



Méretek és modellek

CAVLLY Méretek és modellek

Építési hosszúság  Építési hosszúság 498, 596, 742, 887
Építési magasság  Építési magasság 796 1196 1756

Csatlakozások  Csatlakozások 2 x G 1/2“ belsőmenet és 1 x G 1/4“ belsőmenet (légtelenítő dugóhoz) Csatlakozási  lehetőségek rajz szerint

Próbanyomás 13 bar  Próbanyomás 13 bar

Max. üzemi nyomás 10 bar  Max. üzemi nyomás 10 bar

Max. üzemi hőmérséklet 110 °C   Max. üzemi hőmérséklet 110 °C

Műszaki információk

Itt áttekintést kaphat a legfontosabb műszaki adatokról. További információkért letöltheti a felsorolt pdf- fájlokat.

Csatlakozási példa

CAVALLY Csatlakozási példa CAVALLY Csatlakozási példa

Előremenő  Előremenő

Visszatérő  Visszatérő

Légtelenítő  Légtelenítő

Csatlakozás az elektr. fűtőelemhez  Csatlakozás az elektr. fűtőelemhez

Kötéstávolság  Kötéstávolság

Csatlakozások  Csatlakozások 2 x G 1/2 I.G. und 1 x G 1/4 I.G. (légtelenítő dugókhoz)

Próbanyomás 13 bar  Próbanyomás 13 bar

Max. üzemi nyomás: 10 bar  Max. üzemi nyomás: 10 bar

Max. üzemi hőmérséklet 110 °C  Max. üzemi hőmérséklet 110 °C

Speciális csatlakozóelem (krómozott) Cikkszám: D00ZA0000A CAVALLY design fűtőtest elektromos fűtőelemehez használható!

Tartozék: PTC-Elektromos fűtőelem

Minden CAVALLY fűtőtestbe beépíthető elektromos fűtőelem, így az használható fűtési szezonon kívül is (kábelhossz 1500 mm).

Az elektromos fűtőegység teljesítményéhez kapcsolódó előírásokat kérjük, hogy mindenkor vegye figyelembe!

A sorozat alapfelszereltsége (a csomagolásban mellékelve):
• Egy légtelenítő dugó, sárgaréz nikkelezett G 1/4“ öntömítő forgatható
•Falra rögzitéshez szükséges elemek (a fűtőtest színével azonos színben)
•Szerelést segítő elemek
•Szerelési útmutató

Függőleges méret [mm]

CAVALLY Függőleges méret [mm] CAVALLY Függőleges méret [mm]

Színek

A CAVALLY 71 különböző színben kapható.

RAL-SZÍNEK

  • RAL9016 Verkehrsweiß
  • RAL 9010 Reinweiss
  • RAL 9001 Cremeweiss
  • RAL 250-2 Lemon Glow
  • RAL 1023 Verkehrsgelb
  • RAL 1012 Zitronengelb
  • RAL 1004 Gelbgold
  • RAL 1027 Currygelb
  • RAL 6034 Pastelltürkis
  • RAL 5014 Taubenblau
  • RAL 5009 Azurblau
  • RAL 5015 Himmelblau
  • RAL 5017 Verkehrsblau
  • RAL 5022 Nachtblau
  • RAL 5002 Ultramarinblau
  • RAL 5001 Grünblau
  • RAL 9005 Tiefschwarz
  • RAL 7021 Schwarzgrau
  • RAL 1033 Dahliengelb
  • RAL 2003 Pastellorange
  • RAL 2004 Reinorange
  • RAL 3000 Feuerrot
  • RAL 3005 Weinrot
  • RAL 4002 Rotviolett
  • RAL 4007 Purpurviolett
  • RAL 4008 Signalviolett
  • RAL 290 70 20 Mauve Haze
  • RAL 290 40 45 Mystic Purple
  • RAL 4009 Pastellviolett
  • RAL 3015 Hellrosa
  • RAL 3014 Altrosa
  • RAL 6019 Weißgrün
  • RAL 120 80 60 Modern green
  • RAL 120 70 70 E-Green
  • RAL 150 60 60 Green Apple
  • RAL 6033 Minttürkis
  • RAL 6004 Blaugrün
  • RAL 8017 Schokoladenbraun
  • RAL 8019 Graubraun
  • RAL 040 80 05 Caffé Latte
  • RAL 7035 Lichtgrau
  • RAL 7040 Fenstergrau
  • RAL 7001 Silbergrau
  • RAL 7037 Staubgrau
  • RAL 7030 Steingrau
  • RAL 7013 Braungrau
  • RAL 7015 Schiefergrau
  • RAL 7016 Anthrazitgrau
  • RAL 7024 Graphitgrau
  • RAL 9006 Weissaluminium
  • RAL 9007 Graualuminium

A képeken látható színek nyomdatechnikai okokból eltérést mutathatnak a valóságtól!

SZANITERSZÍNEK

  • S0075 Jasmin
  • S0091 Pergamon
  • S0094 Natura
  • S0087 Bahamabeige
  • S0084 Anemone
  • S0077 Magnolia
  • S0164 Banana
  • S0088 Manhatten

A képeken látható színek nyomdatechnikai okokból eltérést mutathatnak a valóságtól!

SPECIÁLIS SZÍNEK

  • S0145 Creme White
  • S0142 White Textured
  • S0141 Black Textured
  • S0147 Anodic Brown
  • S0148 Anodic Black
  • S0149 Anodic Natura
  • S0201 Metal Alu
  • S0102 Metal Grey
  • S0146 Anodic Bronze
  • S0104 Metal Black
  • S0144 Brown Grey
  • S0143 Light Grey

A képeken látható színek nyomdatechnikai okokból eltérést mutathatnak a valóságtól!

Kiegészítők

Itt áttekintést kaphat a formatervezett fűtőtestekhez kapható kiegészítőink nagy választékáról.

CE-jelölés és teljesítmény-nyilatkozat (DoP)

Az EU építőipari termék-rendelet kiköti, hogy az építőipari termékeket, beleértve az integrált hőforrás nélküli radiátorokat és konvektorokat CE-jelöléssel kell ellátni, összhangban a releváns, harmonizált EN 442-termékszabványokkal és a teljesítmény-nyilatkozattal (DoP). A CE-jelölés azt jelenti, hogy minden egyes termék megfelel a termék előállítási folyamatára vonatkozó követelményeknek az előállítási, tesztelési és szállítási előírásoknak megfelelően. A rendelet 2013.július 1-én lépett életbe.

A Purmo Group termékek CE-jelzéssel vannak ellátva, és az építőipari termék-rendeletnek megfelelően rendelkezésre áll a Purmo Group teljesítmény-nyilatkozata és az utalásban található D és M mellékletben szereplő igazolás a termék részletes teljesítmény-leírásával. Lásd az Purmo Group  mellékelt, aktuális DoP-ját és az ahhoz kapcsolódó fájlokat.
