Вертикальная версия

Дизайн и производительность - идеальное решение!

Модельный ряд

Конвектора и стены отопления, производимые VOGEL&NOOT, соответствуют многим международным признанным  стандартам качества и производственным процессам, а также сертифицированы ISO на всех этапах производства.

quality marks

Разнообразные размеры и различные исполнения учитывают кол-во конвективных решёток и греющих панелей, выражаясь в широком диапазоне моделей, подходящем для различных требований.

Тип VSV

VSV модельный ряд

Тип VSV 10

VSV модельный ряд

Тип VSV 11

VSV модельный ряд

Тип VSV 20

VSV модельный ряд

Тип VSV 21

Model VSV 10 VSV 11 VSV 20 VSV 21
Высота  Высота 1600 1800 2000 1600 1800 2000 1600 1800 2000 1600 1800 2000
Ширина  Длина 214 - 862 mm
Глубина  Глубина 68 68 93 93
Шаг 72 mm

Присоединения  подключение: 4 внутренних входа G ½“ (15мм), и 2 внешних входа G 3/4“ (20 мм), правое нижнее подключение (по специальному заказу - левое нижнее подключение).

5 bar  Рабочее давление (стандартное исполнение): 5 бар

8 bar  Рабочее давление (исполнение высокого давления): 8 бар

Максимальная рабочая температура  Рабочая температура: 110 °C

Техническая информация

Получите сводную информацию о наиболее важных технических данных. Для получения расширенной информации скачайте соответствующие pdf файлы.

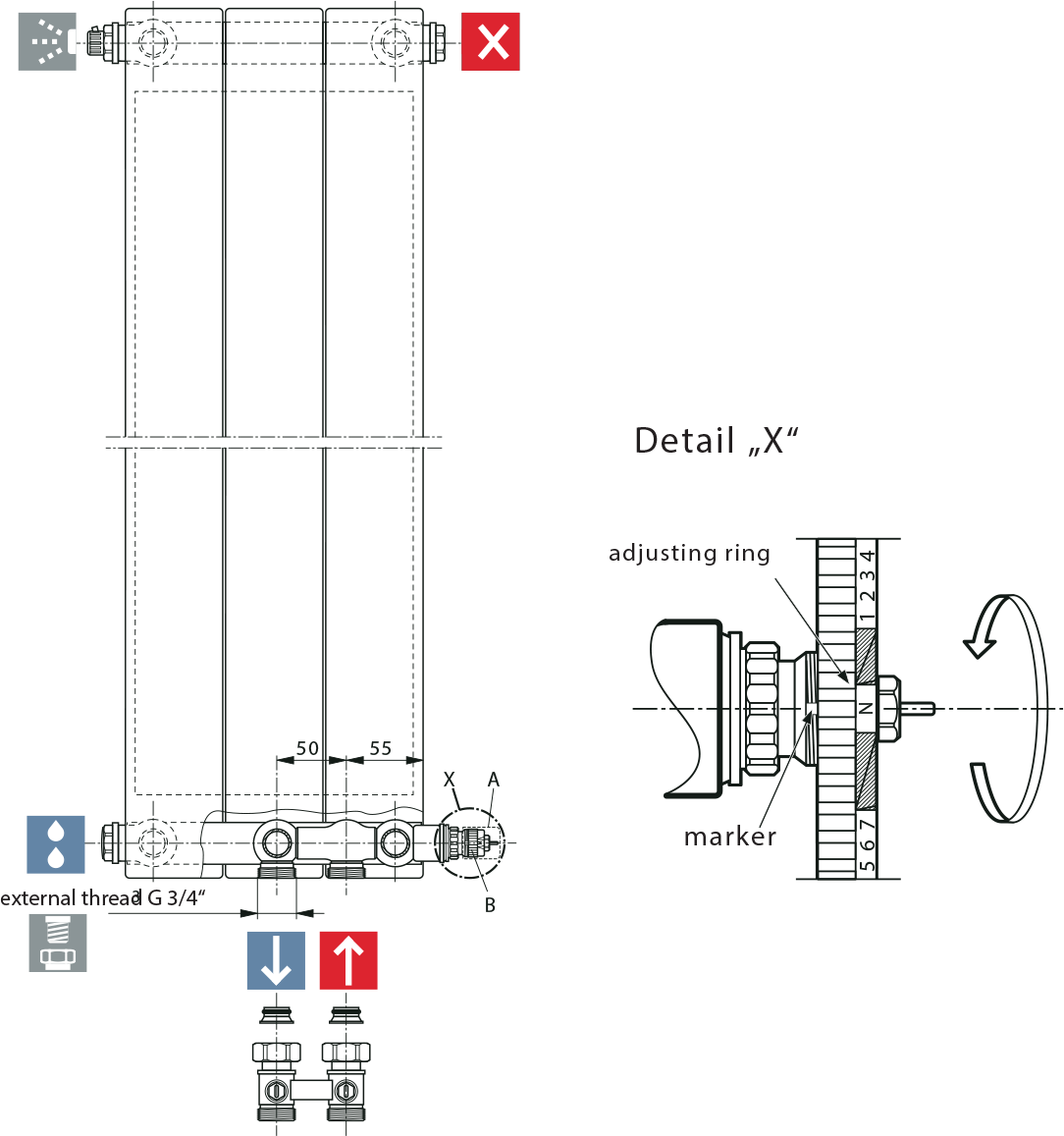

2-х трубная система отопления

VONARIS вертикальный

Непосредственно на вентиль (позиция Б) можно установить следующие термостатические головки:фирмыDanfoss (RTD-R Inova™ 3140 и RTS-R Everis 4240), фирмы Oventrop (Uni LD и Uni XD); фирмы Heimeier VK;фирмы Herz D; фирмы Honeywell thera-DA.Пластмассовая защита (позиция А) для вентиля комплектуется на заводе.

Указания по установке:
• снять защиту вентиля
• кольцо установки нужно повернуть в направлении против часовой стрелки до требуемого значения (1, 2, ..., 7, N)
• конвекторы выпускаются с заводской установкой на наивысшее значение kv, соответствующее положению „N”.Выбор установки осуществляется в диапазоне от 1 до 7 с ценой деления шкалы 0, 5.
Внимание: Не допускается выбор настроек между делениями в заштрихованных областях.

Однотрубная система отопления

Настройка вентиля не требуется так как вентиль уже преднастроен на заводе (значение по умолчанию N).
VONARIS вертикальный

Непосредственно на вентиль (позиция Б) можно установить следующие термостатические головки:фирмыDanfoss (RTD-R Inova™ 3140 и RTS-R Everis 4240), фирмы Oventrop (Uni LD и Uni XD); фирмы Heimeier VK;фирмы Herz D; фирмы Honeywell thera-DA.Встроенный вентиль радиатора оснащается на заводе пластмассовой защитой (позиция А).

Внимание!

Горизонтальная версия:

При монтаже сдвоенного шарового крана для однотрубных систем требуется обязательно поменять местами вкладышподвода с вкладышем возврата, чтобы вкладыш возврата 2 был установлен в отверстии возврата, а вкладыш подвода 1в отверстии подвода.

Вертикальная версия:

При монтаже сдвоенного шарового крана для однотрубных систем требуется обязательно поменять местами вкладыш подвода с вкладышем возврата, чтобы вкладыш возврата 2 был установлен в отверстии возврата, а вкладыш подвода 1 в отверстии подвода.

Цвета

VONARIS, горизонтальное исполнение, доступно в 45 различных цветах.

8 санитарных цветов

color name color code
VONARIS вертикальный
Цвет на экране монитора может отличаться от реального цвета радиатора по причине особенностей цветопередачи мониторов. Вы можете уточнить оттенок цвета у дилеров VOGEL&NOOT.

8 модных цветов RAL

color name color code
VONARIS вертикальный
Цвет на экране монитора может отличаться от реального цвета радиатора по причине особенностей цветопередачи мониторов. Вы можете уточнить оттенок цвета у дилеров VOGEL&NOOT.

25 классических цветов RAL

4 цвета «металлик»

color name color code
VONARIS вертикальный
Цвет на экране монитора может отличаться от реального цвета радиатора по причине особенностей цветопередачи мониторов. Вы можете уточнить оттенок цвета у дилеров VOGEL&NOOT.

Маркировка CE и «ДЕКЛАРАЦИЯ ХАРАКТЕРИСТИК КАЧЕСТВА, Декларация о рабочих характеристиках строительной продукции, декларация качественных характеристик» (DoP)

Согласно регламенту ЕС «О строительных изделиях» продукция, используемая в строительстве, включая радиаторы и конвекторы без встроенного нагревательного элемента, должна получить маркировку СЕна основании согласованныхтоварных стандартов EN442, и иметь «ДЕКЛАРАЦИЯ ХАРАКТЕРИСТИК КАЧЕСТВА, Декларация о рабочих характеристиках строительной продукции, декларация качественных характеристик» (DoP). Маркировка СЕ означает, что каждое отдельное изделие изготовлено в соответствии с требованиями технологического процесса для данного типа продукции, установленного нормами в отношении его производства, проверки и поставки. Регламентвступилвюридическуюсилу 1 июля 2013 г.

Продукция компании RettigICCимеет маркировкуCE.«ДЕКЛАРАЦИЯ ХАРАКТЕРИСТИК КАЧЕСТВА, Декларация о рабочих характеристиках строительной продукции, декларация качественных характеристик», сделаннаяRettigICC, а также документыc детальнойинформацией о рабочих характеристиках отдельных изделий (см. приложения M и D) предоставляются в соответствии с положениями регламента «О строительных изделиях» (см. прилагаемую Декларацию о рабочих характеристиках RICCв ее последней редакции и документы, на которые она ссылается).
