радиаторы PROFIL VENTIL

Нижнее подключение. Высокая теплоотдача, встроенный термостатический клапан.

Модельный ряд

Радиаторы, производимые VOGEL&NOOT, соответствуют множеству международным признанным стандартам качества и производственным процессам, также сертифицированы ISO на всех этапах производства. Более того, качество и данные о производительности радиаторов VOGEL&NOOT постоянно перепроверяются и подтверждаются аккредитованными Европейскими институтами.

Качество как знак максимальной безопасности


Вариации размеров и различных исполнений учитывают количество греющих панелей и конвективных решёток выражаемые в широком диапазоне моделей, подходящих для различных требований.

Тип 11 KV

Радиатор с нижним подключением ТИП 11 KV

Тип 11 KV

Радиатор с нижним подключением ТИП 11 KV

Тип 11 KV

одна панель с одной конвективной решёткой
Высота 300 400 500 600 900
Длина до 2400 до 2600 до 2000
Глубина 61

Шаг: общая длина начинается с 400 мм доступна с шагом в 200 мм, дополнительно 520, 720, 920, 1120 and 1320 мм.

Присоединения  Подключение: 4 внутренних входа G ½, и 2 наружных входа G ¾ снизу справа (слева – по запросу)

Тестовое положительное давление  Испытательное давление: 13 бар

Максимальное положительное давление опрессовки  Максимальное рабочее давление: 10 бар

Максимальная рабочая температура  Максимальная рабочая температура: 110 °C

Тип 21 KV-S

Радиатор с нижним подключением ТИП 21 KV-S

ТИП 21 KV-S

Радиатор с нижним подключением ТИП 21 KV-S

ТИП 21 KV-S


две панели с одной конвективной решёткой
Высота 300 400 500 600 900
длина до 2400 до 3000 до 2000
Глубина 80

Шаг: общая длина начинается с 400 мм доступна с шагом в 200 мм, дополнительно 520, 720, 920, 1120 and 1320 мм.

Присоединения  Подключение: 4 внутренних входа G ½, и 2 наружных входа G ¾ снизу справа (слева – по запросу)

Тестовое положительное давление  Испытательное давление 13 бар

Максимальное положительное давление опрессовки  Максимальное рабочее давление: 10 бар

Максимальная рабочая температура  Максимальная рабочая температура: 110 °C

Тип 22 KV

Радиатор с нижним подключением ТИП 22 KV

ТИП 22 KV

Радиатор с нижним подключением ТИП 22 KV

ТИП 22 KV

2 греющие панели с 2-мя конвективными решётками
Высота 300 400 500 600 900
Длина до 3000 до 2000
Глубина 105

Шаг: общая длина начинается с 400 мм доступна с шагом в 200 мм, дополнительно 520, 720, 920, 1120 and 1320 мм.

Присоединения  Подключение: 4 внутренних входа G ½, и 2 наружных входа G ¾ снизу справа (слева – по запросу)

Тестовое положительное давление  Испытательное давление: 13 бар

Максимальное положительное давление опрессовки  Максимальное рабочее давление: 10 бар

Максимальная рабочая температура  Максимальная рабочая температура: 110 °C

Тип 33 KV

Радиатор с нижним подключением ТИП 33 KV

ТИП 33 KV

Радиатор с нижним подключением ТИП 33 KV

ТИП 33 KV

3 греющие панели с тремя конвективными решетками
Высота 300 400 500 600 900
Длина до 3000 до 2200 до 2000
Глубина 166

Шаг: общая длина начинается с 400 мм доступна с шагом в 200 мм, дополнительно 520, 720, 920, 1120 and 1320 мм.

Присоединения  Подключение: 4 внутренних входа G ½, и 2 наружных входа G ¾ снизу справа (слева – по запросу)

Тестовое положительное давление  Испытательное давление: 13 бар

Максимальное положительное давление опрессовки  Максимальное рабочее давление: 10 бар

Максимальная рабочая температура  Максимальная рабочая температура: 110 °C

Техническая информация

МНОГОФУНКЦИОНАЛЬНЫЙ ВЕНТИЛЬНЫЙ РАДИАТОР со встроенным термостатическим вентилем подходит для двухтрубной системы отопления. В однотрубных системах данный тип приборов можно использовать при установке специального узла подключения. Также радиаторы с данным типом подключения можно подключить через боковые патрубки.

Радиаторы поставляются готовыми для монтажа в 2-х трубной системе отопления, предустановленными на заводе настройками kv втроенного термостатического вентиля. Значение Kv подобрано под типоразмер прибора.

Для центрального отопления с большой разницей температуры подачи и возврата термостатический вентиль с бесступенчатой настройкой доступен по требованию.

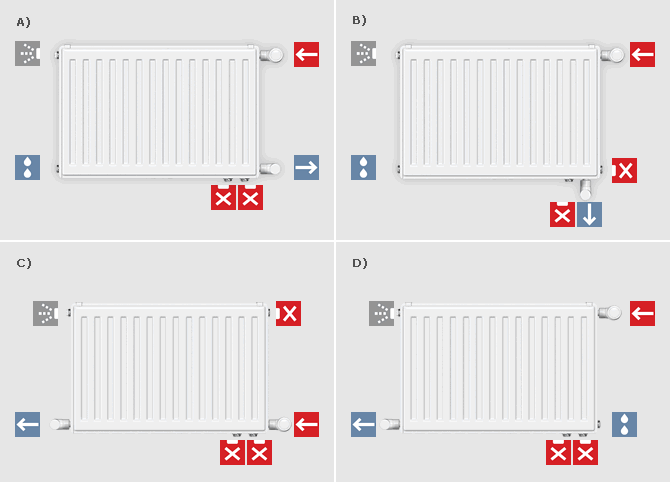

Тип присоединения – однотрубная система отопления

A) Подключение с одной стороны
B) Подключение с 2-х сторон
C) Подключение сверху (Внимание: снижение производительности)
D) Подключение с одной стороны

Типы присоединения радиатора с нижним подключением

Подача  Подача

Возврат  Возврат

Заглушка  заглушка

Воздухоотводчик  Воздухоотводчик

Сливное отверстие  слив

График значений kv

Таблица значений kv



Также возможно изменить предустановленное значение термостатического вентиля, когда оборудование используется под давлением.

Рекомендации по настройке встроенного термостатического вентиля

Рекомендации по настройке

Инструкции по настройке:
Вентильные радиаторы VOGEL&NOOT изготовлены на заводе в соответствии с 2-х трубной системой отопления. Каждый индивидуальный радиатор снабжён соответствующим термостатическим вентилем с предустановленным значением kv , подходящим для выходной мощности радиатора. Предустановленное значение kv также помечено цветом фронтальной части.

Обратите внимание: в случае необходимости настройки термостатического вентиля, его предустановленное значение kv может быть изменено на желаемое.

Радиаторы поставляются с защитными колпачками. После снятия защитного колпачка (позиция А) следующие термостатические головки могут быть установлены на встроенный вентиль (позиция В): “RA 2000”, “RAW” фирмы Danfoss, “VK” фирмы Heimeier, “D” фирмы Herz, “thera DA” фирмы MNG and “UNI XD” фирмы Oventrop.

Однотрубная система отопления - предустановленный на заводе термостатический вентиль

Однотрубная система

В однотрубной системе отопления настройка встроенного термостатического вентиля установлена на  N.

Радиаторы поставляются с защитными колпачками. После снятия защитного колпачка (позиция А) следующие термостатические головки могут быть установлены на встроенный вентиль (позиция В): “RA 2000”, “RAW” фирмы Danfoss, “VK” фирмы Heimeier, “D” фирмы Herz, “thera DA” фирмы MNG and “UNI XD” фирмы Oventrop.

Внимание: Во время установки позаботьтесь о том чтобы элемент возврата (2) был установлен на возврате теплоносителя, а элемент подачи (1) на подаче теплоносителя. Изменение положения встроенного термостатического вентиля с правой стороны на левую может быть легко сделано в любое время.

Цвета

Наши многофункциональные вентильные радиаторы доступны в 45 различных цветах.

8 санитарных цветов

color name color code
Радиаторы с нижним подключением
Цвет на экране монитора может отличаться от реального цвета радиатора по причине особенностей цветопередачи мониторов. Вы можете уточнить оттенок цвета у дилеров VOGEL&NOOT.

8 модных цветов RAL

color name color code
Радиаторы с нижним подключением
Цвет на экране монитора может отличаться от реального цвета радиатора по причине особенностей цветопередачи мониторов. Вы можете уточнить оттенок цвета у дилеров VOGEL&NOOT.

25 классических цветов RAL

4 металлических цвета

color name color code
Радиаторы с нижним подключением
Цвет на экране монитора может отличаться от реального цвета радиатора по причине особенностей цветопередачи мониторов. Вы можете уточнить оттенок цвета у дилеров VOGEL&NOOT.

Маркировка CE и «ДЕКЛАРАЦИЯ ХАРАКТЕРИСТИК КАЧЕСТВА, Декларация о рабочих характеристиках строительной продукции, декларация качественных характеристик» (DoP)

Согласно регламенту ЕС «О строительных изделиях» продукция, используемая в строительстве, включая радиаторы и конвекторы без встроенного нагревательного элемента, должна получить маркировку СЕна основании согласованныхтоварных стандартов EN442, и иметь «ДЕКЛАРАЦИЯ ХАРАКТЕРИСТИК КАЧЕСТВА, Декларация о рабочих характеристиках строительной продукции, декларация качественных характеристик» (DoP). Маркировка СЕ означает, что каждое отдельное изделие изготовлено в соответствии с требованиями технологического процесса для данного типа продукции, установленного нормами в отношении его производства, проверки и поставки. Регламентвступилвюридическуюсилу 1 июля 2013 г.

Продукция компании RettigICCимеет маркировкуCE.«ДЕКЛАРАЦИЯ ХАРАКТЕРИСТИК КАЧЕСТВА, Декларация о рабочих характеристиках строительной продукции, декларация качественных характеристик», сделаннаяRettigICC, а также документыc детальнойинформацией о рабочих характеристиках отдельных изделий (см. приложения M и D) предоставляются в соответствии с положениями регламента «О строительных изделиях» (см. прилагаемую Декларацию о рабочих характеристиках RICCв ее последней редакции и документы, на которые она ссылается).
