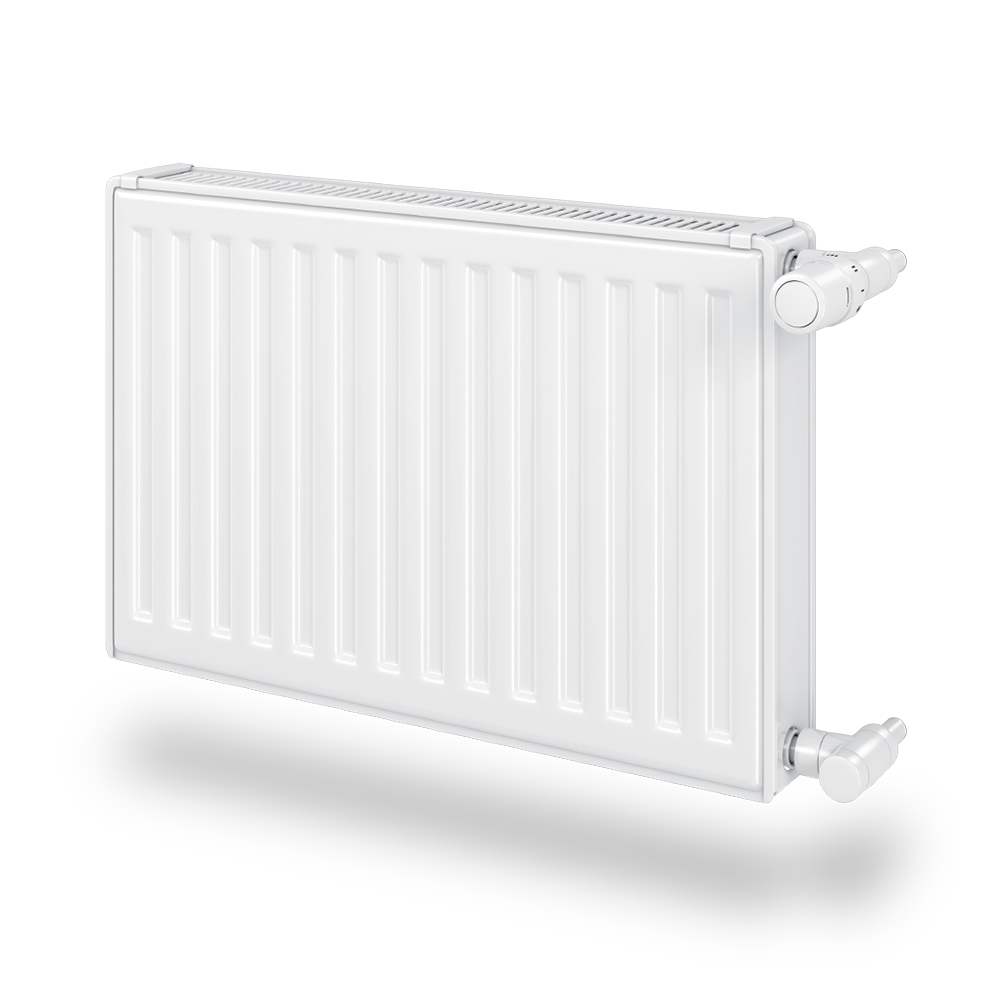

радиаторы PROFIL COMPACT

Боковое подключение. Высокая теплоотдача.

Обзор моделей

Радиаторы VOGEL&NOOT соответствуют международным и российским стандартам качества. Все этапы производства радиаторов сертифицированы по стандартам ISO. Данные о тепловой мощности постоянно контролируются и подтверждаются данными независимых международных и отечественных институтов.

Качество как знак максимальной безопасности


Широкий модельный ряд позволяет подобрать радиатор под любые требования. Первая цифра - количество панелей, вторая цифра - количество конвективных решеток.

Тип 10

Компактный радиатор ТИП 10

ТИП 10

Компактный радиатор ТИП 10

ТИП 10

одна панель
высота 300 400 500 600 900
длина  до 1200  до 2400  до 2600 до 1400
глубина 46

Шаг: общая длина начинается с 400 мм доступна с шагом в 200 мм, дополнительно 520, 720, 920, 1120 and 1320 мм.

Присоединения  подключение: 4-х входа подключения ½ дюйма

Тестовое положительное давление испытательное давление: 13 bar

Максимальное положительное давление опрессовки  рабочее давление: 10 bar

Максимальная рабочая температура  рабочая температура: 110 °C

Тип 11 K

Компактный радиатор ТИП 11 K

ТИП 11 K

Компактный радиатор ТИП 11 K

ТИП 11 K

одна панель с одной конвективной решёткой
высота 300 400 500 600 900
длина до 2400 до 2600 до 2000
глубина 61

Шаг: общая длина начинается с 400 мм доступна с шагом в 200 мм, дополнительно 520, 720, 920, 1120 and 1320 мм

Присоединения  подключение: 4-х входа подключения ½ дюйма

Тестовое положительное давление  испытательное давление: 13 bar

Максимальное положительное давление опрессовки  рабочее давление: 10 bar

Максимальная рабочая температура  рабочая температура: 110 °C

Тип 21 K-S

Компактный радиатор ТИП 21 K-S

ТИП 21 K-S

Компактный радиатор ТИП 21 K-S

ТИП 21 K-S

две панели с одной конвективной решёткой
Высота 300 400 500 600 900
длина до 2400 до 3000 до 2000
Глубина 80

Шаг: общая длина начинается с 400 мм доступна с шагом в 200 мм, дополнительно 520, 720, 920, 1120 and 1320 мм

Присоединения  подключение: 4-х входа подключения ½ дюйма

Тестовое положительное давление  испытательное давление: 13 bar

Максимальное положительное давление опрессовки  рабочее давление: 10 bar

Максимальная рабочая температура  рабочая температура: 110 °C

Тип 22 K

Компактный радиатор ТИП 22 K

ТИП 22 K

Компактный радиатор ТИП 22 K

ТИП 22 K

2 панели с двумя конвективными решётками
Высота 300 400 500 600 900
длина до 3000
до 2000
Глубина 105

Шаг: общая длина начинается с 400 мм доступна с шагом в 200 мм, дополнительно 520, 720, 920, 1120 and 1320 мм

Присоединения  подключение: 4-х входа подключения ½ дюйма
Тестовое положительное давление  испытательное давление: 13 bar

Максимальное положительное давление опрессовки  рабочее давление: 10 bar

Максимальная рабочая температура  рабочая температура: 110 °C

Тип 33 K

Компактный радиатор ТИП 33 K

ТИП 33 K

Компактный радиатор ТИП 33 K

ТИП 33 K

3 панели с тремя конвективными решётками
Высота 300 400 500 600 900
длина до 3000 до 2200 до 2000
Глубина 166

Шаг: общая длина начинается с 400 мм доступна с шагом в 200 мм, дополнительно 520, 720, 920, 1120 and 1320 мм

Присоединения  подключение: 4-х входа подключения ½ дюйма

Тестовое положительное давление  испытательное давление: 13 bar

Максимальное положительное давление опрессовки  рабочее давление: 10 bar

Максимальная рабочая температура  рабочая температура: 110 °C

Техническая информация

Радиаторы с боковым подключением могут использоваться как в однотрубной, так и в двухтрубной системе отопления."

Тип подключения – 2-х трубная система отопления

Компактный радиатор однотрубная система

Подача  подача

Возврат  возврат

Заглушка  заглушка

Воздухоотводчик  воздухоотводчик

Сливное отверстие  слив

Тип подключения – однотрубная система отопления

A) Подключение с одной стороны
B) Диагональное подключение
C) Подключение снизу. Возможно снижение мощности.

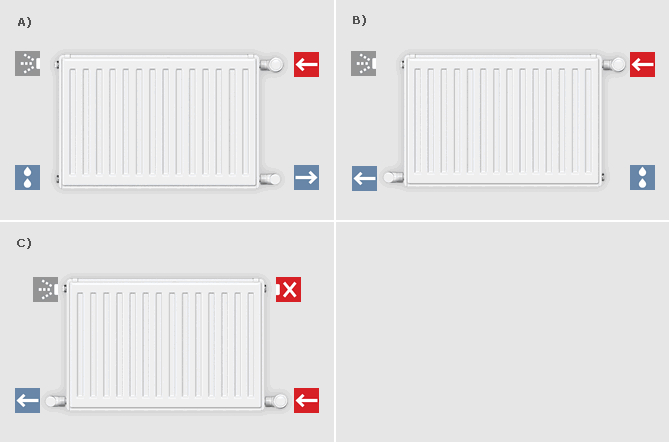

Компактный радиатор двухтрубная система

Подача  подача

Возврат  возврат

Заглушка  заглушка

Воздухоотводчик  воздухоотводчик

Сливное отверстие  слив

Цвета

Возможна окраска радиаторов в различные цвета по каталогам RAL и VHF.

8 санитарных цветов

color name color code
Компактный радиатор
Цвет на экране монитора может отличаться от реального цвета радиатора по причине особенностей цветопередачи мониторов. Вы можете уточнить оттенок цвета у дилеров VOGEL&NOOT.

8 модных цветов RAL

color name color code
Компактный радиатор
Цвет на экране монитора может отличаться от реального цвета радиатора по причине особенностей цветопередачи мониторов. Вы можете уточнить оттенок цвета у дилеров VOGEL&NOOT.

25 классических цветов RAL

4 цвета «металлик»

color name color code
Компактный радиатор
Цвет на экране монитора может отличаться от реального цвета радиатора по причине особенностей цветопередачи мониторов. Вы можете уточнить оттенок цвета у дилеров VOGEL&NOOT.

Маркировка CE и «ДЕКЛАРАЦИЯ ХАРАКТЕРИСТИК КАЧЕСТВА, Декларация о рабочих характеристиках строительной продукции, декларация качественных характеристик» (DoP)

Согласно регламенту ЕС «О строительных изделиях» продукция, используемая в строительстве, включая радиаторы и конвекторы без встроенного нагревательного элемента, должна получить маркировку СЕна основании согласованныхтоварных стандартов EN442, и иметь «ДЕКЛАРАЦИЯ ХАРАКТЕРИСТИК КАЧЕСТВА, Декларация о рабочих характеристиках строительной продукции, декларация качественных характеристик» (DoP). Маркировка СЕ означает, что каждое отдельное изделие изготовлено в соответствии с требованиями технологического процесса для данного типа продукции, установленного нормами в отношении его производства, проверки и поставки. Регламентвступилвюридическуюсилу 1 июля 2013 г.

Продукция компании RettigICCимеет маркировкуCE.«ДЕКЛАРАЦИЯ ХАРАКТЕРИСТИК КАЧЕСТВА, Декларация о рабочих характеристиках строительной продукции, декларация качественных характеристик», сделаннаяRettigICC, а также документыc детальнойинформацией о рабочих характеристиках отдельных изделий (см. приложения M и D) предоставляются в соответствии с положениями регламента «О строительных изделиях» (см. прилагаемую Декларацию о рабочих характеристиках RICCв ее последней редакции и документы, на которые она ссылается).
