BAWA

Простой дизайн чистых линий.

Трубы расположены парами, образуя стильное единство, которое разумно настраивается под предложенное пространство.

Модельный ряд

Эти высококачественные дизайн радиаторы произведены в Австрии. Дизайн радиаторы, производимые VOGEL&NOOT, соответствуют многим международным признанным стандартам качества и производственным процессам, а также сертифицированы ISO на всех этапах производства.

quality marks

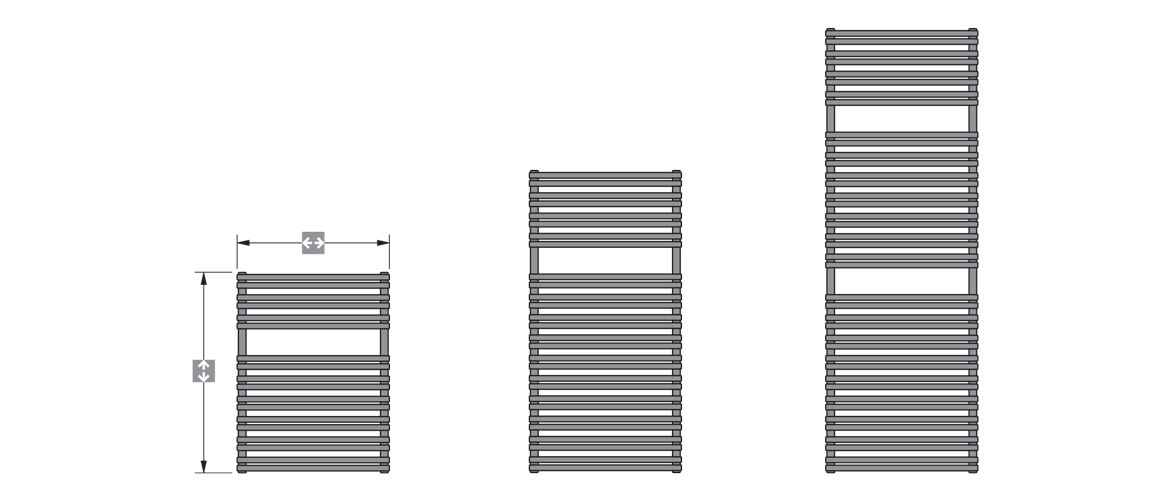

Различные размеры и вариации моделей

BAWA модельный ряд
Ширина  длина 500, 600, 750, 900
Высота  Высота 796 1196 1756

Присоединения  Присоединения: 2 x internal thread G 1/2 and 1 x internal thread G 1/4 (for vent plug)

Тестовое положительное давление  Тестовое положительное давление: 13 бар

Максимальное положительное давление опрессовки  Максимальное положительное давление опрессовки: 10 бар

Максимальная рабочая температура  Максимальная рабочая температура: 110 °C

Техническая информация

Получите сводную информацию о наиболее важных технических данных. Для получения расширенной информации скачайте соответствующие pdf файлы.

Примеры подключения

BAWA типы присоединений

Подача Подача

Возврат  Возврат

Воздухоотводчик  Воздухоотводчик

Электрическое присоединение  монтажные опоры

Расстояние между  Расстояние

Присоединения  подключение: 2 x В/Р 1/2"1 x В/Р 1/4" (для воздухоотводчика)

Тестовое положительное давление  испытательное давление 13 бар (1,3 МПа)

Максимальное положительное давление опрессовки  макс. рабочее давление 10 бар (1,0 МПа)

Максимальная рабочая температура  макс. рабочая температура 110 °C

Чтобы применить ТЭН в дизайн-радиаторе BAWA следует употребить хромированный тройник Т!

Дополнительное оборудование: электрическийнагреватель.Дизайн-радиатор BAWA можно оснастить ТЭН-оми тогда радиатором можно пользоваться внеотопительного сезона.Необходимо, чтобы подобрать мощность ТЭН-асоответствующюю размеру радиатора.

Стандартное оборудование включенное в ценурадиатора:
• никелированный латунный воздухоотводчик,Н/Р 1/4”, поворотный
• комплект крепежа под цвет радиатора
• вспомогательный комплект для монтажа
• инструкция по монтажу

Размеры [мм]

BAWA размеры

Цвета

Эти дизайн радиаторы доступны в 45 различных цветах.

8 санитарных цветов

color name color code
BAWA
Цвет на экране монитора может отличаться от реального цвета радиатора по причине особенностей цветопередачи мониторов. Вы можете уточнить оттенок цвета у дилеров VOGEL&NOOT.

8 модных цветов RAL

color name color code
BAWA
Цвет на экране монитора может отличаться от реального цвета радиатора по причине особенностей цветопередачи мониторов. Вы можете уточнить оттенок цвета у дилеров VOGEL&NOOT.

25 классических цветов RAL

4 цвета «металлик»

color name color code
BAWA
Цвет на экране монитора может отличаться от реального цвета радиатора по причине особенностей цветопередачи мониторов. Вы можете уточнить оттенок цвета у дилеров VOGEL&NOOT.

Маркировка CE и «ДЕКЛАРАЦИЯ ХАРАКТЕРИСТИК КАЧЕСТВА, Декларация о рабочих характеристиках строительной продукции, декларация качественных характеристик» (DoP)

Согласно регламенту ЕС «О строительных изделиях» продукция, используемая в строительстве, включая радиаторы и конвекторы без встроенного нагревательного элемента, должна получить маркировку СЕна основании согласованныхтоварных стандартов EN442, и иметь «ДЕКЛАРАЦИЯ ХАРАКТЕРИСТИК КАЧЕСТВА, Декларация о рабочих характеристиках строительной продукции, декларация качественных характеристик» (DoP). Маркировка СЕ означает, что каждое отдельное изделие изготовлено в соответствии с требованиями технологического процесса для данного типа продукции, установленного нормами в отношении его производства, проверки и поставки. Регламентвступилвюридическуюсилу 1 июля 2013 г.

Продукция компании RettigICCимеет маркировкуCE.«ДЕКЛАРАЦИЯ ХАРАКТЕРИСТИК КАЧЕСТВА, Декларация о рабочих характеристиках строительной продукции, декларация качественных характеристик», сделаннаяRettigICC, а также документыc детальнойинформацией о рабочих характеристиках отдельных изделий (см. приложения M и D) предоставляются в соответствии с положениями регламента «О строительных изделиях» (см. прилагаемую Декларацию о рабочих характеристиках RICCв ее последней редакции и документы, на которые она ссылается).
