VONARIS-M verticale

La soluzione perfetta in caso di spazi ridotti.
Convertitore di potenza
Informazioni tecniche Dépliant innovazioni

Panoramica delle varianti

I convettori e le piastre radianti VOGEL&NOOT sono conformi a numerosi standard di qualità riconosciuti a livello internazionale, i processi di produzione sono inoltre certificati in tutti gli stabilimenti produttivi. Inoltre, le caratteristiche qualitative e prestazionali dei radiatori a piastra di VOGEL&NOOT vengono continuamente verificati e confermati da rinomati istituti europei.



marchi di qualitá

Ampia scelta di modelli grazie alle varie dimensioni e versioni, che si differenziano per strati e numero di pannelli convettori, adatti a qualsiasi esigenza.

Tipo VSV-M

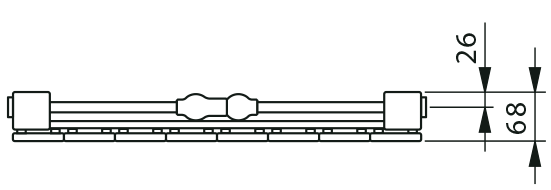

VONARIS-M VERTICALE Tipo VSV-M 10

VSV-M 10

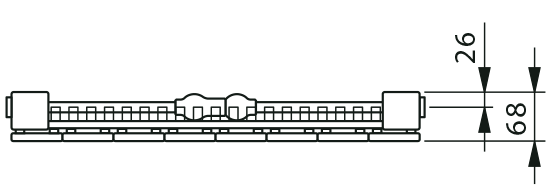

VONARIS-M VERTICALE Tipo VSV-M 11

VSV-M 11

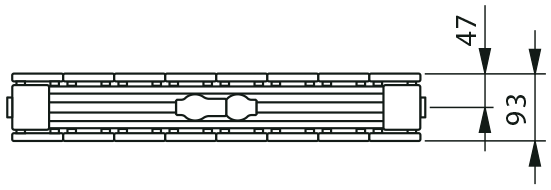

VONARIS-M VERTICALE Tipo VSV-M 20

VSV-M 20

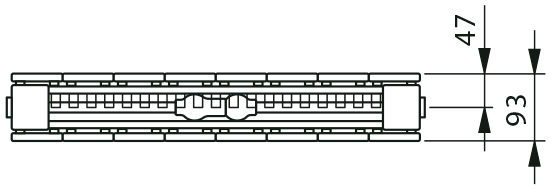

VONARIS-M VERTICALE Tipo VSV-M 21

VSV-M 21

Modello VSV-M 10 VSV-M 11 VSV-M 20 VSV-M 21
Altezza  Altezza 1600 1800 2000 1600 1800 2000 1600 1800 2000 1600 1800 2000
Lunghezza  Lunghezza 214 - 862 mm
Profondità  Profondità 68 68 93 93
Step 72 mm

Attacchi  Attacchi: 2 x G 3/4 A.G. in basso al centro

Max. sovrapressione di esercizio (versione normale): 5 bar  Max. sovrapressione di esercizio (versione normale): 5 bar

Max. sovrapressione di esercizio (versione ad alta pressione): 8 bar  Max. sovrapressione di esercizio (versione ad alta pressione): 8 bar

Temperatura max. di esercizio: 110 °C  Temperatura max. di esercizio: 110 °C

Informazioni tecniche

Di seguito offriamo una panoramica dei principali dati tecnici. Per ulteriori informazioni, scaricare i seguenti file pdf.

Sistema a due tubi - Esempi di attacco

I valori di regolazione desiderati possono essere impostati in modo semplice e preciso senza attrezzi particolari (vedi schema).
VONARIS-M VERTICALE Sistema a due tubi - Esempi di attacco

Il radiatore viene fornito con un cappuccio protettivo. Dopo aver tolto il cappuccio protettivo (pos. A) è possibile montare le testine termostatiche "RA 2000" o "RAW" della Danfoss, "VK" della Heimeier, "D" della Herz, "thera DA" della MNG o "UNI XD" della Oventrop direttamente sulla valvola integrata (pos. B).

Note per la regolazione:
• Togliere il cappuccio protettivo / sensore • Girare l'anello di regolazione in senso antiorario fino al valore di
preregolazione desiderato, il valore di regolazione (1, 2,...7, N) va impostato sulla tacca corrispondente.
• La preregolazione è possibile in step da 0,5, partendo da 1 fino a 7. Se regolato su "N”, la preimpostazione è
resettata.

Sistema monotubo - Esempi di attacco

La preregolazione della valvola (tipi VHV-M) non è necessaria, dato che di fabbrica è preimpostata su N.
VONARIS-M VERTICALE Sistema monotubo - Esempi di attacco

La valvola del radiatore (tipi VHV-M) e il gruppo valvola (tipi VSV-M) vengono forniti con cappucci protettivi. Dopo aver tolto il cappuccio protettivo (pos. A) è possibile montare le testine termostatiche "RA 2000" o "RAW" della Danfoss, "VK" della Heimeier, "D" della Herz, "thera DA" della MNG o "UNI XD" della Oventrop direttamente sulla valvola integrata (pos. B).

Attenzione!
Versione orizzontale:
 durante il montaggio della valvola monotubo, assicurarsi che l'elemento di ritorno (2) sia stato installato nel flusso di ritorno e l'elemento di mandata (1) nel flusso di mandata.
Versione verticale: In caso di montaggio del gruppo valvola per funzionamento a monotubo, assicurarsi che il freno di ricircolo sia stato installato nel flusso di ritorno.

Colori

VONARIS-M è disponibile in 71 colori diversi.

COLORI RAL

  • RAL9016 Traffic White
  • RAL 9010 Pure White
  • RAL 9001 Cream White
  • RAL 250-2 Lemon Glow
  • RAL 1023 Traffic Yellow
  • RAL 1012 Lemon Yellow
  • RAL 1004 Golden Yellow
  • RAL 1027 Curry
  • RAL 6034 Pastel Turquoise
  • RAL 5014 Pastel TurquoisePigeon Blue
  • RAL 5009 Azure Blue
  • RAL 5015 Sky Blue
  • RAL 5017 Traffic Blue
  • RAL 5022 Night Blue
  • RAL 5002 Ultramarine Blue
  • RAL 5001 Green Blue
  • RAL 9005 Jet Black
  • RAL 7021 Black Grey
  • RAL 1033 Dahlia Yellow
  • RAL 2003 Pastel Orange
  • RAL 2004 Pure Orange
  • RAL 3000 Flame Red
  • RAL 3005 Wine Red
  • RAL 4002 Red Violet
  • RAL 4007 Purple Violet
  • RAL 4008 Signal Violet
  • RAL 290 70 20 Mauve Haze
  • RAL 290 40 45 Mystic Purple
  • RAL 4009 Pastel Violet
  • RAL 3015 Light Pink
  • RAL 3014 Antique Pink
  • RAL 6019 Pastel Green
  • RAL 120 80 60 Modern green
  • RAL 120 70 70 E-Green
  • RAL 150 60 60 Green Apple
  • RAL 6033 Mint Turquoise
  • RAL 6004 Blue Green
  • RAL 8017 Chocolate Brown
  • RAL 8019 Grey Brown
  • RAL 040 80 05 White Coffee
  • RAL 7035 Light Grey
  • RAL 7040 Window Grey
  • RAL 7001 Silver Grey
  • RAL 7037 Dusty Grey
  • RAL 7030 Stone Grey
  • RAL 7013 Brown Grey
  • RAL 7015 Slate Grey
  • RAL 7016 Anthracite Grey
  • RAL 7024 Graphite Grey
  • RAL 9006 White Aluminium
  • RAL 9007 Grey Aluminium
I colori qui rappresentati sono indicativi. Altri colori disponibili su richiesta!

COLORI SANITARI

  • S0075 Jasmine
  • S0091 Pergamon
  • S0094 Natura
  • S0087 Bahama Beige
  • S0084 Anemone
  • S0077 Magnolia
  • S0164 Banana
  • S0088 Manhatten
I colori qui rappresentati sono indicativi. Altri colori disponibili su richiesta!

COLORI SPECIALE

  • S0145 Creme White
  • S0142 White Textured
  • S0141 Black Textured
  • S0147 Anodic Brown
  • S0148 Anodic Black
  • S0149 Anodic Natura
  • S0201 Metal Alu
  • S0102 Metal Grey
  • S0146 Anodic Bronze
  • S0104 Metal Black
  • S0144 Brown Grey
  • S0143 Light Grey
I colori qui rappresentati sono indicativi. Altri colori disponibili su richiesta!

Download

Da qui si possono scaricare i dati più importanti in diversi formati.

Accessori

Di seguito una panoramica della nostra ampia gamma di accessori per convettori e piastre radianti.

Marcatura CE e Dichiarazione di Prestazione (DoP)

Il Regolamento UE sui prodotti da costruzione, in conformità con le norme armonizzate EN 442 rilevanti e la Dichiarazione di Prestazione (DoP), stabilisce che i prodotti da costruzione, compresi i radiatori e i convettori senza fonte di calore integrata, debbano ottenere la Marcatura CE.  La Marcatura CE indica che ogni singolo prodotto corrisponde alle richieste dei processi di produzione come da disposizioni relative a produzione, verifica e consegna. Il Regolamento è entrato in vigore il 1° luglio 2013.

I prodotti di Rettig ICC sono marcati CE; inoltre, in conformità al Regolamento sui prodotti da costruzione, sono disponibili sia la Dichiarazione di Prestazione di Rettig ICC che i documenti Allegato D e M, con descrizione dettagliata delle prestazioni dei prodotti ai quali si fa riferimento. Si vedano in allegato l’attuale Dichiarazione di Prestazione di RICC e i file collegati.
