Radiatori compatti

Elevate prestazioni, riscaldamento rapido degli ambienti e distribuzione omogenea del calore.
Convertitore di potenza
Informazioni tecniche Dépliant

Panoramica delle varianti

I radiatori VOGEL&NOOT sono conformi a numerosi standard di qualità riconosciuti a livello internazionale, i processi di produzione sono inoltre certificati in tutti gli stabilimenti produttivi. In aggiunta la qualità e le prestazioni dei radiatori a piastra VOGEL&NOOT sono costantemente controllate e certificate da istituti europei riconosciuti.



marchi di qualitá

Ampia scelta di modelli grazie alle varie dimensioni e versioni, che si differenziano per strati e numero di pannelli convettori, adatti a qualsiasi esigenza.

Tipo 10

RADIATORI COMPATTI Tipo 10 RADIATORI COMPATTI Tipo 10
a uno strato
Altezza  Altezza 300 400 500 600 900
 Lunghezza  Lunghezza bis 1200  bis 2400  bis 2600 bis 1400
Profondità  Profondità 46

Step: tutte le lunghezze a partire da 400 mm aumentando sempre di 200 mm; inoltre 520, 720, 920, 1.120 e 1.320 mm

Attacchi  Attacchi: 4 x G 1/2 I.G.

Pressione di prova: 13 bar  Pressione di prova: 13 bar

Max. sovrapressione di esercizio: 10 bar  Max. sovrapressione di esercizio: 10 bar

 Temperatura max. di esercizio: 110 °C  Temperatura max. di esercizio: 110 °C

Tipo 11 K

RADIATORI COMPATTI Tipo 11 K RADIATORI COMPATTI Tipo 11 K



a uno strato con un pannello convettivo
 Altezza  Altezza 300 400 500 600 900
Lunghezza  Lunghezza fino a  2400 fino a  2600 fino a  2000
Profondità  Profondità 61



Step: tutte le lunghezze a partire da 400 mm aumentando sempre di 200 mm; inoltre 520, 720, 920, 1.120 e 1.320 mm

 Attacchi  Attacchi: 4 x G 1/2 I.G.

Pressione di prova: 13 bar  Pressione di prova: 13 bar

Max. sovrapressione di esercizio: 10 bar  Max. sovrapressione di esercizio: 10 bar

 Temperatura max. di esercizio: 110 °C  Temperatura max. di esercizio: 110 °C

Tipo 21 K-S

RADIATORI COMPATTI Tipo 21 K-S RADIATORI COMPATTI Tipo 21K-S



a due strati con un pannello convettivo
Altezza  Altezza 300 400 500 600 900
 Lunghezza  Lunghezza fino a  2400 fino a  3000 fino a  2000
Profondità  Profondità 80

Step: tutte le lunghezze a partire da 400 mm aumentando sempre di 200 mm; inoltre 520, 720, 920, 1.120 e 1.320 mm

Attacchi  Attacchi: 4 x G 1/2 I.G.

Pressione di prova: 13 bar  Pressione di prova: 13 bar

Max. sovrapressione di esercizio: 10 bar  Max. sovrapressione di esercizio: 10 bar

Temperatura max. di esercizio: 110 °C  Temperatura max. di esercizio: 110 °C

Tipo 22 K

RADIATORI COMPATTI Tipo 22 K RADIATORI COMPATTI Tipo 22 K



a due strati con due pannelli convettivi
Altezza  Altezza 300 400 500 600 900
Lunghezza  Lunghezza fino a  3000  fino a  2000
Profondità  Profondità 105



Step: tutte le lunghezze a partire da 400 mm aumentando sempre di 200 mm; inoltre 520, 720, 920, 1120 e 1320 mm

Attacchi  Attacchi: 4 x G 1/2 I.G.

Pressione di prova: 13 bar  Pressione di prova: 13 bar

Max. sovrapressione di esercizio: 10 bar  Max. sovrapressione di esercizio: 10 bar

Temperatura max. di esercizio: 110 °C  Temperatura max. di esercizio: 110 °C

Tipo 33 K

RADIATORI COMPATTI Tipo 33 K RADIATORI COMPATTI Tipo 33 K



a tre strati con tre pannelli convettivi
Altezza  Altezza 300 400 500 600 900
Lunghezza  Lunghezza fino a 3000 fino a 2200 fino a 2000
Profondità  Profondità 166

Step: tutte le lunghezze a partire da 400 mm aumentando sempre di 200 mm; inoltre 520, 720, 920, 1.120 e 1.320 mm

Attacchi  Attacchi: 4 x G 1/2 I.G.

Pressione di prova: 13 bar  Pressione di prova: 13 bar

Max. sovrapressione di esercizio: 10 bar  Max. sovrapressione di esercizio: 10 bar

Temperatura max. di esercizio: 110 °C  Temperatura max. di esercizio: 110 °C

Informazioni tecniche

I RADIATORI COMPATTI possono essere adattati senza problemi agli attacchi monotubo, basta utilizzare valvole a quattro vie con un tubo di bypass.

Tipo di attacco - Sistema monotubo

RADIATORI COMPATTI Tipo di attacco - Sistema monotubo



Mandata  Mandata

Ritorno  Ritorno

Tappo cieco  Tappo cieco

Tappo di sfiato  Tappo di sfiato

Tappo di spurgo   Tappo di spurgo

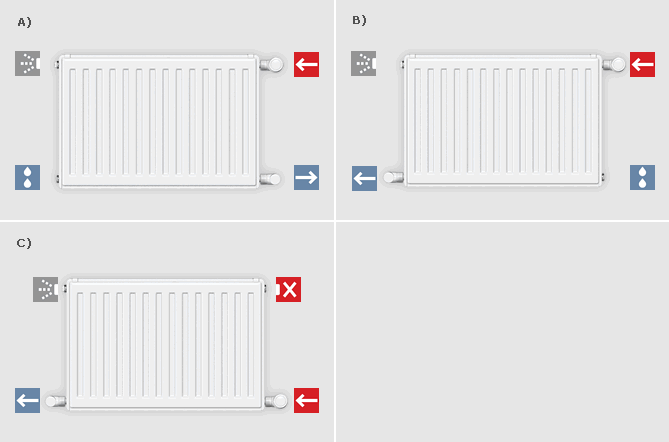

Tipi di attacchi - Sistema a due tubi

A) Attacco unilaterale
B) Attacco alternato
C) Attacco a correre (Attenzione: prestazione inferiore)

RADIATORI COMPATTI Tipi di attacchi - Sistema a due tubi



Mandata  Mandata

Ritorno  Ritorno

Tappo cieco  Tappo cieco

Tappo di sfiato  Tappo di sfiato

Tappo di spurgo  Tappo di spurgo



Colori

Il RADIATORE COMPATTO è disponibile in 71 colori diversi.

COLORI RAL

  • RAL9016 Traffic White
  • RAL 9010 Pure White
  • RAL 9001 Cream White
  • RAL 250-2 Lemon Glow
  • RAL 1023 Traffic Yellow
  • RAL 1012 Lemon Yellow
  • RAL 1004 Golden Yellow
  • RAL 1027 Curry
  • RAL 6034 Pastel Turquoise
  • RAL 5014 Pastel TurquoisePigeon Blue
  • RAL 5009 Azure Blue
  • RAL 5015 Sky Blue
  • RAL 5017 Traffic Blue
  • RAL 5022 Night Blue
  • RAL 5002 Ultramarine Blue
  • RAL 5001 Green Blue
  • RAL 9005 Jet Black
  • RAL 7021 Black Grey
  • RAL 1033 Dahlia Yellow
  • RAL 2003 Pastel Orange
  • RAL 2004 Pure Orange
  • RAL 3000 Flame Red
  • RAL 3005 Wine Red
  • RAL 4002 Red Violet
  • RAL 4007 Purple Violet
  • RAL 4008 Signal Violet
  • RAL 290 70 20 Mauve Haze
  • RAL 290 40 45 Mystic Purple
  • RAL 4009 Pastel Violet
  • RAL 3015 Light Pink
  • RAL 3014 Antique Pink
  • RAL 6019 Pastel Green
  • RAL 120 80 60 Modern green
  • RAL 120 70 70 E-Green
  • RAL 150 60 60 Green Apple
  • RAL 6033 Mint Turquoise
  • RAL 6004 Blue Green
  • RAL 8017 Chocolate Brown
  • RAL 8019 Grey Brown
  • RAL 040 80 05 White Coffee
  • RAL 7035 Light Grey
  • RAL 7040 Window Grey
  • RAL 7001 Silver Grey
  • RAL 7037 Dusty Grey
  • RAL 7030 Stone Grey
  • RAL 7013 Brown Grey
  • RAL 7015 Slate Grey
  • RAL 7016 Anthracite Grey
  • RAL 7024 Graphite Grey
  • RAL 9006 White Aluminium
  • RAL 9007 Grey Aluminium
I colori qui rappresentati sono indicativi. Altri colori disponibili su richiesta!

COLORI SANITARI

  • S0075 Jasmine
  • S0091 Pergamon
  • S0094 Natura
  • S0087 Bahama Beige
  • S0084 Anemone
  • S0077 Magnolia
  • S0164 Banana
  • S0088 Manhatten
I colori qui rappresentati sono indicativi. Altri colori disponibili su richiesta!

COLORI SPECIALE

  • S0145 Creme White
  • S0142 White Textured
  • S0141 Black Textured
  • S0147 Anodic Brown
  • S0148 Anodic Black
  • S0149 Anodic Natura
  • S0201 Metal Alu
  • S0102 Metal Grey
  • S0146 Anodic Bronze
  • S0104 Metal Black
  • S0144 Brown Grey
  • S0143 Light Grey
I colori qui rappresentati sono indicativi. Altri colori disponibili su richiesta!

Marcatura CE e Dichiarazione di Prestazione (DoP)

Il Regolamento UE sui prodotti da costruzione, in conformità con le norme armonizzate EN 442 rilevanti e la Dichiarazione di Prestazione (DoP), stabilisce che i prodotti da costruzione, compresi i radiatori e i convettori senza fonte di calore integrata, debbano ottenere la Marcatura CE.  La Marcatura CE indica che ogni singolo prodotto corrisponde alle richieste dei processi di produzione come da disposizioni relative a produzione, verifica e consegna. Il Regolamento è entrato in vigore il 1° luglio 2013.

I prodotti di Rettig ICC sono marcati CE; inoltre, in conformità al Regolamento sui prodotti da costruzione, sono disponibili sia la Dichiarazione di Prestazione di Rettig ICC che i documenti Allegato D e M, con descrizione dettagliata delle prestazioni dei prodotti ai quali si fa riferimento. Si vedano in allegato l’attuale Dichiarazione di Prestazione di RICC e i file collegati.

Tipo di radiatore
Altezza
mm
mm
Lunghezza
mm
mm
Emissione termica
W
%
%
Temperatura
°C
°C
°C
