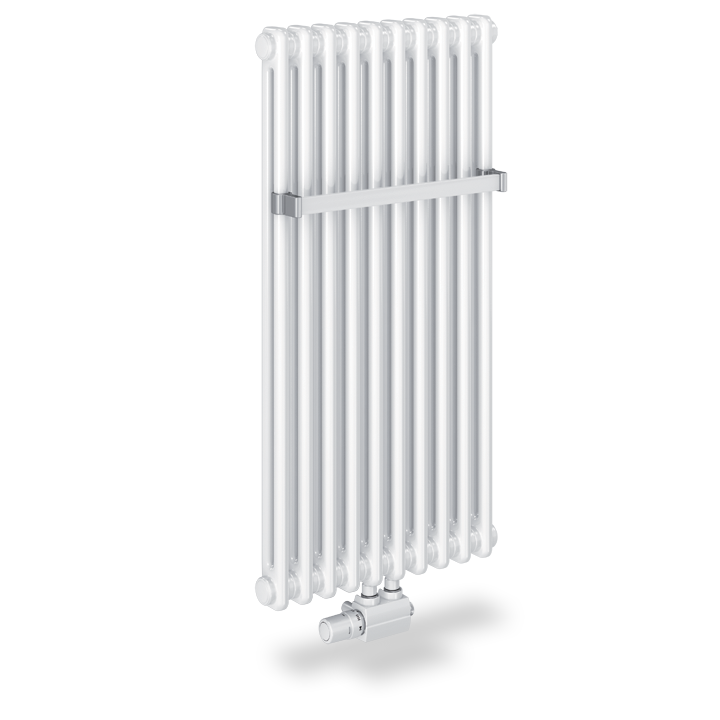

TWIN

TWIN

Disponibile in varie dimensioni, elementi, colonne, colori.
Convertitore di potenza
Informazioni tecniche Dépliant

Panoramica dei modelli

I radiatori tubolari VOGEL&NOOT sono conformi a numerosi standard di qualità riconosciuti a livello internazionale, i processi di produzione sono inoltre certificati in tutti gli stabilimenti produttivi. A ciò va aggiunto che la qualità e le prestazioni dei radiatori tubolari VOGEL&NOOT sono costantemente controllate e certificate da istituti europei riconosciuti.

quality marks

La vasta scelta fra i vari design e le dimensioni disponibili dà vita ad un'ampia gamma, adatta ad ogni esigenza.

Dimensioni e modelli

LASERLINE overview of models



Tipo 2100 2120 2150 2180
Height  Altezza 1000  1200 1500 1800
Length  Larghezza 500 600  500 600 500 600  500 600
Depth  Profondità 63
Elementi 10 12 10 12 10 12 10 12

connections   Attacchi: 2 x 1/2" G (attacco femmina) in basso al centro interasse 50mm, 1 x 1/2" G (attacco femmina) in basso a destra     per resistenza elettrica; valvola di sfiato in alto a destra  1/2" G (attacco femmina)

maximum operating pressure   Pressione max di esercizio: 10 bar

maximum operatingpressure   Temperatura max. di esercizio: 110 °C

Informazioni tecniche

Di seguito offriamo una panoramica dei principali dati tecnici. Per ulteriori informazioni, scaricare i seguenti file pdf.

Dimensioni [mm]

LASERLINE TWIN dimensions LASERLINE TWIN dimensions

Flow  Mandata

Return  Ritorno

Vent plug  Tappo di sfiato

Drain plug  Tappo di spurgo

Height  Altezza

Length  Larghezza

x  Larghezza meno 100 mm

Colori

I radiatori tubolari LASERLINE sono disponibili in 45 colori.

8 colori sanitari

color name color code
LASERLINE twin


I colori qui rappresentati non sono da considerarsi vincolanti. Sono possibili differenze di colore dovute alla stampa. Altri colori disponibili su richiesta!

8 colori RAL alla moda

25 colori classici RAL

4 colori metallici

color name color code
compact radiator


I colori qui rappresentati non sono da considerarsi vincolanti. Sono possibili differenze di colore dovute alla stampa. Altri colori disponibili su richiesta!

Accessori

Di seguito offriamo una panoramica della nostra ampia gamma di accessori per i radiatori tubolari LASERLINE.

Marcatura CE e Dichiarazione di Prestazione (DoP)

Il Regolamento UE sui prodotti da costruzione, in conformità con le norme armonizzate EN 442 rilevanti e la Dichiarazione di Prestazione (DoP), stabilisce che i prodotti da costruzione, compresi i radiatori e i convettori senza fonte di calore integrata, debbano ottenere la Marcatura CE.  La Marcatura CE indica che ogni singolo prodotto corrisponde alle richieste dei processi di produzione come da disposizioni relative a produzione, verifica e consegna. Il Regolamento è entrato in vigore il 1° luglio 2013.

I prodotti di Rettig ICC sono marcati CE; inoltre, in conformità al Regolamento sui prodotti da costruzione, sono disponibili sia la Dichiarazione di Prestazione di Rettig ICC che i documenti Allegato D e M, con descrizione dettagliata delle prestazioni dei prodotti ai quali si fa riferimento. Si vedano in allegato l’attuale Dichiarazione di Prestazione di RICC e i file collegati.

Tipo di radiatore
Altezza
mm
mm
Lunghezza
mm
mm
Emissione termica
W
%
%
Temperatura
°C
°C
°C
