FATALA Modernizációs

Megfelelő az összes régi csatlakozáshoz
Balos kivitelben is kapható.

Hoteljesítmény kalkulátor

Modell-áttekintés

A Fatala modellnél nemesen tervezett formák olvadnak össze a magas fokú funkcionalitással.  Az egyszerű, 1:1 csere kiválóan működik, a VOGEL & NOOT modernizációs fűtőtestjeinek azonos csatlakozótávolságai miatt.  Az összes RAL és szaniter színben megtalálható nagy választék friss lendületet ad a helyiségeknek!

Ezek a formatervezett fűtőtestek Ausztriában készülnek. A VOGEL&NOOT formatervezett fűtőtestjei számos nemzetközileg elismert minőségi normának felelnek meg, és valamennyi gyártási helyen ISO-tanúsítvánnyal rendelkeznek a gyártási folyamatok. Ezen felül elismert európai intézetek folyamatosan ellenőrzik és igazolják a VOGEL&NOOT formatervezett fűtőtestjeinek minőségi- és teljesítmény-adatait.

Minőség, mint a legnagyobb biztonság jele

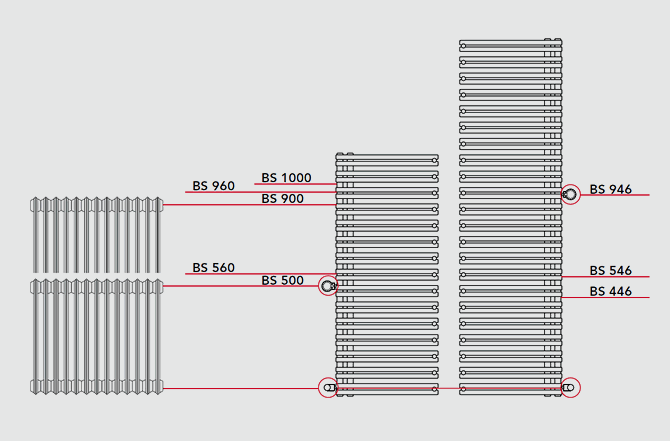

Csatlakozási méretek (példa)

FATALA MODERNIZÁCIÓS Csatlakozási méretek (példa)

Méretek és modellek

FATALA MODERNIZÁCIÓS Méretek és modellek

Építési hosszúság  Építési hosszúság 500, 600
Építési magasság  Építési magasság 1200 1800

Csatlakozások (balos kivitelezés)  Csatlakozások (balos kivitelezés): 2 x G 1/2 belső menet jobbra lent 2 x G 1/2 belső menet  oldalt,     jobbra 1 x G 1/4 belső menet légtelenítő dugóhoz

Csatlakozások (jobbos kivitelezés)   Csatlakozások (jobbos kivitelezés): 2 x G 1/2 belső menet balra lent 2 x G 1/2 belső menet  oldalt, balra   1 x G 1/4 belső menet légtelenítő dugóhoz

Próbanyomás 13 bar  Próbanyomás 13 bar

Max. üzemi nyomás 10 bar  Max. üzemi nyomás 10 bar

Max. üzemi hőmérséklet 110 °C  Max. üzemi hőmérséklet 110 °C

Műszaki információk

Itt áttekintést kaphat a legfontosabb műszaki adatokról. További információkért letöltheti a felsorolt pdf- fájlokat.

Csatlakoztatási példák

FATALA MODERNIZÁCIÓS Csatlakoztatási példák



Előremenő  Előremenő

Visszaterő  Visszaterő

Legtelenitő  Legtelenitő

Csatlakozas az elektr. fűtőelemhez  Csatlakozas az elektr. fűtőelemhez

Kotestavolsag   Kotestavolsag

Színek

FATALA 71 különböző színben kapható.

RAL-SZÍNEK

  • RAL9016 Verkehrsweiß
  • RAL 9010 Reinweiss
  • RAL 9001 Cremeweiss
  • RAL 250-2 Lemon Glow
  • RAL 1023 Verkehrsgelb
  • RAL 1012 Zitronengelb
  • RAL 1004 Gelbgold
  • RAL 1027 Currygelb
  • RAL 6034 Pastelltürkis
  • RAL 5014 Taubenblau
  • RAL 5009 Azurblau
  • RAL 5015 Himmelblau
  • RAL 5017 Verkehrsblau
  • RAL 5022 Nachtblau
  • RAL 5002 Ultramarinblau
  • RAL 5001 Grünblau
  • RAL 9005 Tiefschwarz
  • RAL 7021 Schwarzgrau
  • RAL 1033 Dahliengelb
  • RAL 2003 Pastellorange
  • RAL 2004 Reinorange
  • RAL 3000 Feuerrot
  • RAL 3005 Weinrot
  • RAL 4002 Rotviolett
  • RAL 4007 Purpurviolett
  • RAL 4008 Signalviolett
  • RAL 290 70 20 Mauve Haze
  • RAL 290 40 45 Mystic Purple
  • RAL 4009 Pastellviolett
  • RAL 3015 Hellrosa
  • RAL 3014 Altrosa
  • RAL 6019 Weißgrün
  • RAL 120 80 60 Modern green
  • RAL 120 70 70 E-Green
  • RAL 150 60 60 Green Apple
  • RAL 6033 Minttürkis
  • RAL 6004 Blaugrün
  • RAL 8017 Schokoladenbraun
  • RAL 8019 Graubraun
  • RAL 040 80 05 Caffé Latte
  • RAL 7035 Lichtgrau
  • RAL 7040 Fenstergrau
  • RAL 7001 Silbergrau
  • RAL 7037 Staubgrau
  • RAL 7030 Steingrau
  • RAL 7013 Braungrau
  • RAL 7015 Schiefergrau
  • RAL 7016 Anthrazitgrau
  • RAL 7024 Graphitgrau
  • RAL 9006 Weissaluminium
  • RAL 9007 Graualuminium

A képeken látható színek nyomdatechnikai okokból eltérést mutathatnak a valóságtól!

SZANITERSZÍNEK

  • S0075 Jasmin
  • S0091 Pergamon
  • S0094 Natura
  • S0087 Bahamabeige
  • S0084 Anemone
  • S0077 Magnolia
  • S0164 Banana
  • S0088 Manhatten

A képeken látható színek nyomdatechnikai okokból eltérést mutathatnak a valóságtól!

SPECIÁLIS SZÍNEK

  • S0145 Creme White
  • S0142 White Textured
  • S0141 Black Textured
  • S0147 Anodic Brown
  • S0148 Anodic Black
  • S0149 Anodic Natura
  • S0201 Metal Alu
  • S0102 Metal Grey
  • S0146 Anodic Bronze
  • S0104 Metal Black
  • S0144 Brown Grey
  • S0143 Light Grey

A képeken látható színek nyomdatechnikai okokból eltérést mutathatnak a valóságtól!

Kiegészítők

Itt áttekintést kaphat a formatervezett fűtőtestekhez kapható kiegészítőink nagy választékáról.

CE-jelölés és teljesítmény-nyilatkozat (DoP)

Az EU építőipari termék-rendelet kiköti, hogy az építőipari termékeket, beleértve az integrált hőforrás nélküli radiátorokat és konvektorokat CE-jelöléssel kell ellátni, összhangban a releváns, harmonizált EN 442-termékszabványokkal és a teljesítmény-nyilatkozattal (DoP). A CE-jelölés azt jelenti, hogy minden egyes termék megfelel a termék előállítási folyamatára vonatkozó követelményeknek az előállítási, tesztelési és szállítási előírásoknak megfelelően. A rendelet 2013.július 1-én lépett életbe.

A Rettig ICC termékek CE-jelzéssel vannak ellátva, és az építőipari termék-rendeletnek megfelelően rendelkezésre áll a Rettig ICC teljesítmény-nyilatkozata és az utalásban található D és M mellékletben szereplő igazolás a termék részletes teljesítmény-leírásával. Lásd az RICC mellékelt, aktuális DoP-ját és az ahhoz kapcsolódó fájlokat.
