WIEN
Die einseitig offene Bauweise hält Handtücher und Wäschestücke komfortabel und warm in greifbarer Nähe.
Eindeutige Formensprache, die auch
durch zarte Eleganz auffällt.
Modellübersicht
Diese Designheizkörper werden in Österreich produziert. Die Designheizkörper von VOGEL&NOOT erfüllen zahlreiche international anerkannte Qualitätsstandards, wobei die Produktionsabläufe sämtlicher Fertigungsstandorte ISO-zertifiziert sind. Darüber hinaus werden die Qualitäts- und Leistungsangaben der VOGEL&NOOT-Designheizkörper von anerkannten europäischen Instituten permanent überprüft und bestätigt.
-

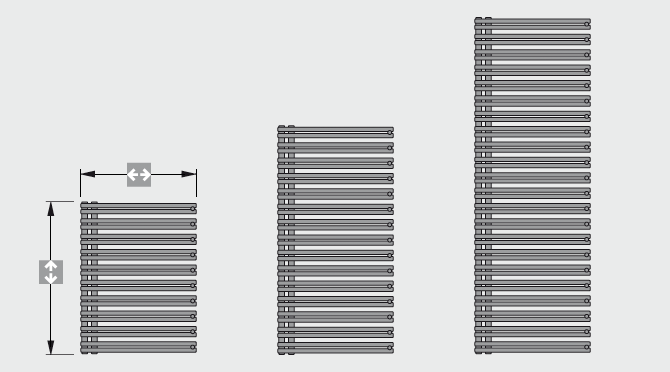

Dimensionen und Modelle
Länge500, 600, 750
Höhe796 1196 1756
Anschlüsse: 2 x G 1/2 I.G. (links unten) und 1 x G 1/4 I.G. (für Entlüftungsstopfen)
Prüfüberdruck: 13 bar
Max. Betriebsüberdruck: 10 bar
Max. Betriebstemperatur: 110 °C
Technische Informationen
Hier erhalten Sie einen Überblick über die wichtigsten technischen Daten. Für weitere Informationen können Sie sich die aufgelisteten pdf-Dateien downloaden.
-

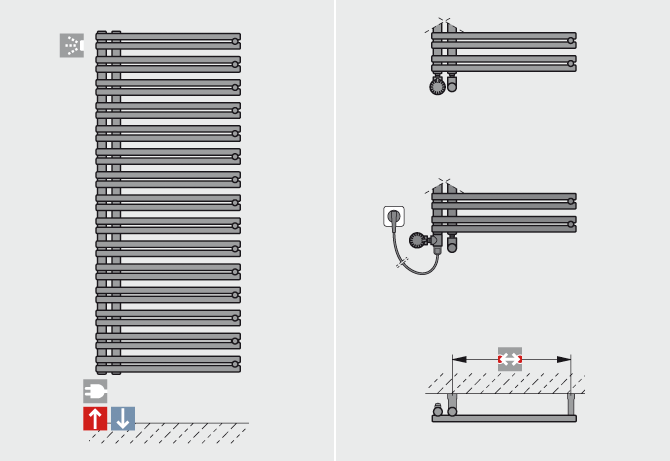

Anschlussbeispiele
Vorlauf
Rücklauf
Entlüftung
Elektrischer Anschluss
Nabenabstand Anschlüsse: 2 x G 1/2 I.G. (links unten) und 1 x G 1/4 I.G. (für Entlüftungsstopfen) Prüfüberdruck: 13 bar Max. Betriebsüberdruck: 10 bar Max. Betriebstemperatur: 110 °CSpezial-Anschlussstück (verchromt) für den Elektroheizeinsatz beim WIEN Designheizkörper zu verwenden!
Zubehör: PTC-Elektroheizelement
Alle WIEN Heizkörper können - ausgestattet mit einem Elektroheizelement - auch in der heizfreien Zeit benutzt werden. Die Zuordnung der E-Heizelement-Leistungen ist unbedingt einzuhalten.Serienmäßige Grundausstattung:
• Ein Entlüftungsstopfen G 1/4 drehbar, vernickelt, selbstdichtend
• Wandbefestigungsset in der jeweiligen Heizkörperfarbe
• Montagehilfe
• Montageanleitung -

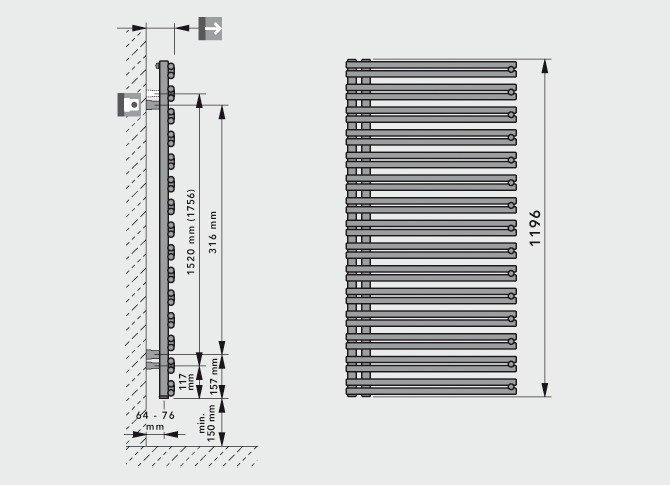

Dimensionen [mm]
Downloads
Hier können Sie sich wichtige Daten in unterschiedlichen Formaten downloaden.
- Technische Informationen WIEN [pdf; 0.13 MB]
- Prospekt WIEN [pdf; 0.13 MB]
- Prospekt Designheizkörper [pdf; 3.41 MB]
- Ausschreibungstext [pdf; 0.04 MB]
- Montageanleitung [pdf; 0.18 MB]
- Montageanleitung WIEN LINKS [pdf; 0.18 MB]
- VDI 3805 Heizkörper Stand 08/2012 [zip; 2.97 MB]
- BDH Standard Version 16; Stand 01/2011; BDH Version 2.0 [ZIP; 0.01 MB]
Wichtig: Um mit dem neuen Leistungsumrechner nach dem Download auf Ihrem System arbeiten zu können, müssen Sie sich bitte vorher unter http://get.adobe.com/de/air/ die kostenlose Software Adobe AIR downloaden.
Farben
Dieser Designheizkörper ist in 45 unterschiedlichen Farben erhältlich.
- 8 Sanitär-Farben
-
8 RAL-Trendfarben
color name color code
-
25 RAL-Classicfarben
color name color code
Die hier abgebildeten Farben sind nicht verbindlich. Farbabweichungen sind aus drucktechnischen Gründen möglich. weitere Wunschfarben auf Anfrage!
-
4 Metallic-Farben
color name color code
Die hier abgebildeten Farben sind nicht verbindlich. Farbabweichungen sind aus drucktechnischen Gründen möglich. weitere Wunschfarben auf Anfrage!
Accessoire
Serienmäßige Grundausstattung:
• Ein Entlüftungsstopfen G 1/4 drehbar, vernickelt, selbstdichtend
• Wandbefestigungsset in der jeweiligen Heizkörperfarbe
• Montagehilfe
• Montageanleitung
Hier erhalten Sie einen Überblick über unser großes Angebot an Zubehör für Designheizkörper.
