Vertikalheizkörper
Die perfekte Lösung
bei geringem Platzangebot.
Formschönes Design, hohe Heizleistung
sowie eine große Farbauswahl.
Typenübersicht
Die Heizkörper von VOGEL&NOOT erfüllen zahlreiche international anerkannte Qualitätsstandards, wobei die Produktionsabläufe sämtlicher Fertigungsstandorte ISO-zertifiziert sind. Darüber hinaus werden die Qualitäts- und Leistungsangaben der VOGEL&NOOT-Flachheizkörper von anerkannten europäischen Instituten permanent überprüft und bestätigt.
Verschiedene Dimensionen und unterschiedliche Ausführungen, betreffend der Anzahl an Lagen und Konvektionsblechen, führen zu einer großen Modellauswahl, passend für die unterschiedlichsten Anforderungen.
-

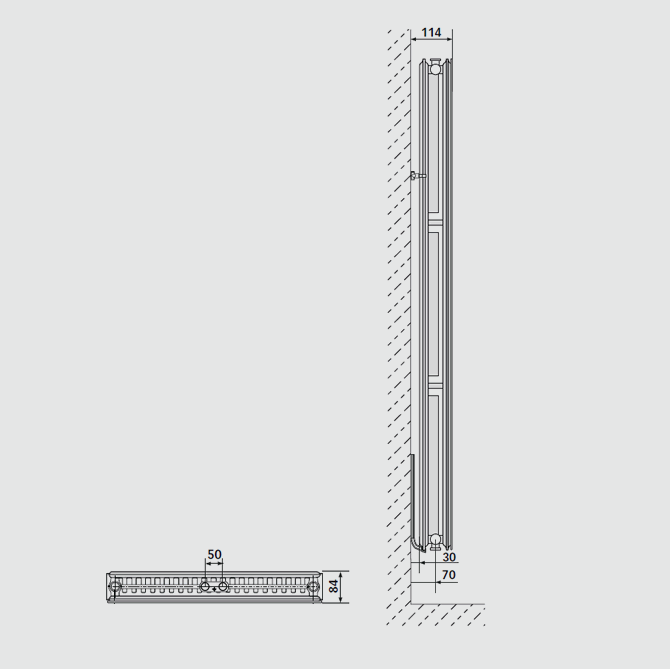

Type 21
Höhe1800 1950 2100
Länge300, 450, 600, 750
Bautiefe84
Anschlüsse: 4 x G 1/2 I.G.
Prüfüberdruck: 8 bar
Max. Betriebsüberdruck: 6 bar
Max. Betriebstemperatur: 110 °C -
Type 22
Höhe1800 1950 2100 Länge300, 450, 600, 750 Bautiefe81 Anschlüsse: 4 x G 1/2 I.G. Prüfüberdruck: 8 bar Max. Betriebsüberdruck: 6 bar Max. Betriebstemperatur: 110 °C
Technische Informationen
Um die höchste Installationsflexibilität zu gewährleisten, verfügt der VERTIKALHEIZKÖRPER über 6 G1/2" Anschlüsse.
-
Anschlüsse und Abmessungen für die Installation
Länge 300 450 600 750
75 100 175 250
50 125 200 275
Downloads
Hier können Sie sich wichtige Daten in unterschiedlichen Formaten downloaden.
- Technische Informationen Plan Vertikal Mittenanschlussheizkörper [pdf; 0.13 MB]
- Prospekt Plan Vertikal Mittenanschlussheizkörper [pdf; 0.19 MB]
- Technische Informationen Flachheizkörper [; MB]
- Prospekt Flachheizkörper [pdf; 0.75 MB]
- Ausschreibungstext [pdf; 0.01 MB]
- Montageanleitung [pdf; 1.77 MB]
- Flyer Flachheizkörper [pdf; 0.86 MB]
- BDH Standard Version 16; Stand 01/2011; BDH Version 2.0 [ZIP; 0.01 MB]
- DATANORM Version 19; Stand 02/2008; Datanorm Version 4.0 [zip; 0.20 MB]
- TYPE 11 DWG / 2D-Vektorzeichnungen [zip; 0.31 MB]
- TYPE 20 DWG / 2D-Vektorzeichnungen [zip; 0.15 MB]
- TYPE 21 DWG / 2D-Vektorzeichnungen [zip; 0.17 MB]
- TYPE 22 DWG / 2D-Vektorzeichnungen [zip; 0.17 MB]
Wichtig: Um mit dem neuen Leistungsumrechner nach dem Download auf Ihrem System arbeiten zu können, müssen Sie sich bitte vorher unter http://get.adobe.com/de/air/ die kostenlose Software Adobe AIR downloaden.
Farben
Der VERTIKALHEIZKÖRPER ist in 20 unterschiedlichen Farben erhältlich.
„Wir haben uns verschiedene Modernisierungsszenarien durchgerechnet, bei denen ein Heizkörpertausch durchgeführt wurde. Mit den Flachheizkörpern von VOGEL&NOOT ergibt sich eine mittlere Einsparung von etwa 15 %.“
Prof. DI Dr. Michael Graf, FHS Pinkafeld
Spotlights
-
Mehrwert mit modernen Niedrigtemperatur-Heizkörpern [Entscheidende Vorteile mit Flachheizkörpern]
-
Mit jeder Energiequelle kompatibel:
• Vorlauftemperaturbandbreite von 90 bis unter 40 °C
• Optimale Niedrigtemperatur-Kombinierbarkeit (Wärmepumpe, Solar …)
Enorme Einsparungspotentiale bei Neubau & Sanierung:
• Durchschnittlich 15 % Energiekosten-Einsparung bei Heizkörpertausch
(im Vgl. zum veralteten Gliederradiator)
• Niedrige Systemtemperaturen durch hohe Leistung
Schnellste Regelung bei Aufheiz- und Abkühlphasen
• Kurze Reaktionszeiten bei plötzlichen Temperaturveränderungen (weniger Energieverbrauch)
• Hohe Effizienz durch kürzere Abkühl- & Aufheizzeiten
• Hoher Regelkomfort
-
-
Gestiegenes Umweltbewusstsein der Menschen [41% der CO2-Emissionen durch Gebäudeenergie]
-
Weltweit wird versucht, Energie zu sparen und die Ressourcen unseres Planeten zu schonen. VOGEL&NOOT unterstützt dies mit High-tech-Heizkörpern, um die Wärmeabgabe effizient und bei vollster Behaglichkeit bei immer niedriger werdenden Systemtemperaturen zu ermöglichen.
-
-
Werkseitig kv-voreingestellte Ventile [Senkung der Energiekosten und CO2-Reduktion]
-
Die VOGEL&NOOT Ventilheizkörper sind, abhängig von der Wärmeleistung, bereits werkseitig mit vorjustierten und regulierbaren Ventileinsätzen ausgestattet. Zusätzlich ist die kv-Voreinstellung auf der Stirnseite farblich gekennzeichnet.
-
