Typenübersicht

Die Heizkörper von VOGEL&NOOT erfüllen zahlreiche international anerkannte Qualitätsstandards, wobei die Produktionsabläufe sämtlicher Fertigungsstandorte ISO-zertifiziert sind. Darüber hinaus werden die Qualitäts- und Leistungsangaben der VOGEL&NOOT-Flachheizkörper von anerkannten europäischen Instituten permanent überprüft und bestätigt.

Quality as a sign of maximum safety


Verschiedene Dimensionen und unterschiedliche Ausführungen, betreffend der Anzahl an Lagen und Konvektionsblechen, führen zu einer großen Modellauswahl, passend für die unterschiedlichsten Anforderungen.

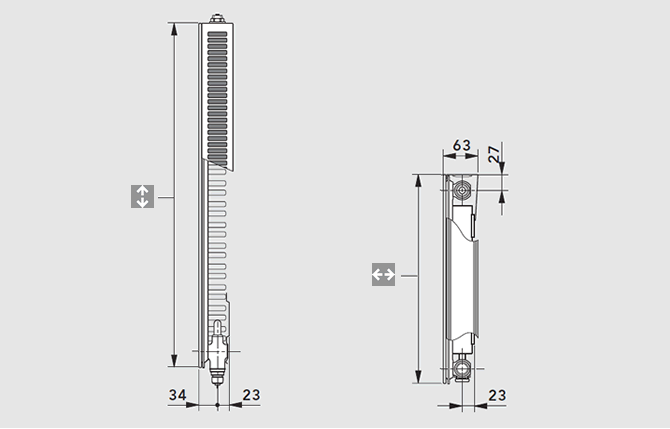

  • Type 11

    Type 11

    einlagig mit einem Konvektionsblech
    Height Höhe 300 400 500 600 900
    Lenght Länge  bis 1200 bis 1800 bis 2000 bis 1600
    Depth Bautiefe 63

    Stufung: alle Baulängen beginnend mit 400 mm in Stufungen zu 200 mm; zusätzlich 520, 720, 920, 1120 und 1320 mm

    Connections  Anschlüsse: 4 x G 1/2 I.G. und 2 x G 3/4 A.G. unten rechts (auf Sonderbestellung unten links)

    Test positive pressure  Prüfüberdruck: 13 bar

    Maximal positive operating pressure  Max. Betriebsüberdruck: 10 bar

    Maximal operating temperature  Max. Betriebstemperatur: 110 °C

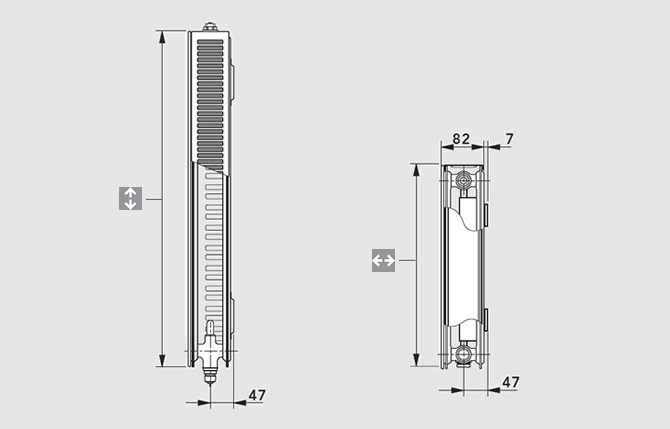

  • Type 21-S

    Type 21-S

    zweilagig mit einem Konvektionsblech
    Height Höhe 300 400 500 600 900
    Lenght Länge - bis 1800 bis 2000 bis 1400
    Depth Bautiefe 82

    Stufung: alle Baulängen beginnend mit 400 mm in Stufungen zu 200 mm; zusätzlich 520, 720, 920, 1120 und 1320 mm

    Connections  Anschlüsse: 4 x G 1/2 I.G. und 2 x G 3/4 A.G. unten rechts (auf Sonderbestellung unten links)

    Test positive pressure  Prüfüberdruck: 13 bar

    Maximal positive operating pressure  Max. Betriebsüberdruck: 10 bar

    Maximal operating temperature  Max. Betriebstemperatur: 110 °C

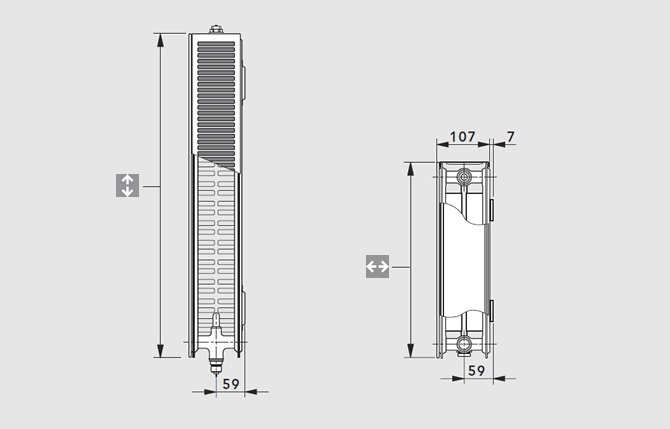

  • Type 22

    Type 22

    zweilagig mit zwei Konvektionsblechen
    Height Höhe 300 400 500 600 900
    Lenght Länge bis 3000 bis 3000 bis 1600
    Depth Bautiefe 107

    Stufung: alle Baulängen beginnend mit 400 mm in Stufungen zu 200 mm; zusätzlich 520, 720, 920, 1120 und 1320 mm

    Connections  Anschlüsse: 4 x G 1/2 I.G. und 2 x G 3/4 A.G. unten rechts (auf Sonderbestellung unten links)

    Test positive pressure  Prüfüberdruck: 13 bar

    Maximal positive operating pressure  Max. Betriebsüberdruck: 10 bar

    Maximal operating temperature  Max. Betriebstemperatur: 110 °C



  • Type 33
    Type 33

    dreilagig mit drei Konvektionsblechen
    Height Höhe 300 400 500 600 900
    Width Länge bis 2600 bis 2000 bis 2000 bis 2200 bis 1400
    Depth Bautiefe 168

    Stufung: alle Baulängen beginnend mit 400 mm in Stufungen zu 200 mm; zusätzlich 520, 720, 920, 1120 und 1320 mm

    Connections  Anschlüsse: 4 x G 1/2 I.G. und 2 x G 3/4 A.G. unten rechts (auf Sonderbestellung unten links)

    Test positive pressure  Prüfüberdruck: 13 bar

    Maximal positive operating pressure  Max. Betriebsüberdruck: 10 bar

    Maximal operating temperature  Max. Betriebstemperatur: 110 °C



Technische Informationen

Jeder PLAN-MULTIFUNKTIONSHEIZKÖRPER ist mit einer fix eingebauten Ventilgarnitur, geeignet für Zweirohranlagen und Einrohranlagen unter Verwendung eines Einrohrverteilers, mit kv-voreingestelltem Ventiloberteil inkl. Baustellenkappe und rückseitig angeschweißten Aufhängelaschen (nur bei definierter Ausführung mit Laschen) - Type 11 nur mit Laschen möglich - ausgestattet. Entleerungs- und verdrehbarer Entlüftungsstopfen sowie Blindstopfen sind eingedichtet. Alle Heizkörpertypen sind mit einer abnehmbaren, oberen Abdeckung und zwei geschlossenen Seitenteilen ausgestattet.

  • Anschlussarten - Zweirohrsystem

    A) Anschluss einseitig
    B) Anschluss einseitig
    C) Anschluss reitend (Achtung: Minderleistung)
    D) Anschluss wechselseitig


    Multifunctional radiator connection modes



    Flow  Vorlauf

    Return  Rücklauf

    Blank plug  Blindstopfen

    Vent plug  Entlüftung

    Drain plug  Entleerung




  • kv-Wert Tabelle

    kv-value chart



    Selbstverständlich ist eine Korrektur der Ventilvoreinstellung auch unter Anlagendruck möglich.

    Hier können Sie sich eine kompakte Übersicht aller kv-voreingestellten Ventile pro Heizkörpertype als PDF-Dokument herunterladen.

  • Zweirohrbetrieb - Einstellhinweise

    Adjustment tips



    Einstellhinweise: Die  Ventilheizkörper sind werkseitig für Zweirohrsysteme ausgerüstet. Jeder Heizkörper ist, abhängig von seiner Heizleistung, mit einem voreingestellten Ventileinsatz ausgerüstet. Zusätzlich ist die kv-Voreinstellung auf der Stirnseite farblich gekennzeichnet..

    Hinweis: Falls individuelle Anpassungen notwendig sind, können die voreingestellten kv-Werte bedarfsgerecht verändert werden.

    Der Heizkörper wird mit montierter Baustellenkappe angeliefert. Nach der Demontage der Baustellenkappe (Pos. A) können die Thermostatköpfe „COSMO“ „RA 2000“ bzw. „RAW“ der Fa. Danfoss, „VK“ der Fa. Heimeier, „thera DA“ der Fa. MNG sowie „UNI XD“ der Fa. Oventrop direkt auf das Einbauventil (Pos. B) montiert werden.

  • Einrohrbetrieb - Einstellhinweise und Richtwerte

    Single pipe operation




    Im Einrohrbetrieb ist das Einbauventil auf N zu justieren.

    Der Heizkörper wird mit montierter Baustellenkappe angeliefert. Nach der Demontage der Baustellenkappe (Pos. A) können die Thermostatköpfe „COSMO“ „RA 2000“ bzw. „RAW“ der Fa. Danfoss, „VK“ der Fa. Heimeier, „thera DA“ der Fa. MNG sowie „UNI XD“ der Fa. Oventrop direkt auf das Einbauventil (Pos. B) montiert werden.

    Achtung: Bei der Montage des Einrohrverteilers ist zu beachten, dass der Rücklaufeinsatz (2) im Rücklauf und der Vorlaufeinsatz (1) im Vorlauf eingebaut sind.



Downloads

Hier können Sie sich wichtige Daten in unterschiedlichen Formaten downloaden.

Wichtig: Um mit dem neuen Leistungsumrechner nach dem Download auf Ihrem System arbeiten zu können, müssen Sie sich bitte vorher unter http://get.adobe.com/de/air/ die kostenlose Software Adobe AIR downloaden.

Farben

Der PLAN MULTIFUNKTIONSHEIZKÖRPER ist in 45 unterschiedlichen Farben erhältlich.
