Flachheizkörper
Die Nabenabstände sind mit jenen der
früher verwendeten Gliederradiatoren
kompatibel.
Hohe Leistung, schnelle Raumaufheizung
und gleichmäßige Wärmeverteilung.
Typenübersicht
Modernisierungsheizkörper haben die richtigen Antworten, wenn es darum geht, veraltete Gliederradiatoren einfach, zeitsparend sowie schmutzarm zu ersetzen. Die Nabenabstände sind mit jenen der früher verwendeten Gliederradiatoren kompatibel.
Die Heizkörper von VOGEL&NOOT erfüllen zahlreiche international anerkannte Qualitätsstandards, wobei die Produktionsabläufe sämtlicher Fertigungsstandorte ISO-zertifiziert sind. Darüber hinaus werden die Qualitäts- und Leistungsangaben der VOGEL&NOOT-Flachheizkörper von anerkannten europäischen Instituten permanent überprüft und bestätigt.
Verschiedene Dimensionen und unterschiedliche Ausführungen, betreffend der Anzahl an Lagen und Konvektionsblechen, führen zu einer großen Modellauswahl, passend für die unterschiedlichsten Anforderungen.
-
Type 21 K-S
Höhe554
Länge600 bis 2000
Nabenabstand500 Stufung: alle Baulängen beginnend mit 400 bzw. 600 mm in Stufungen zu 200 mm
Anschlüsse: 4 x G 1/2 I.G.
Prüfüberdruck: 13 bar
Max. Betriebsüberdruck: 10 bar
Max. Betriebstemperatur: 110 °C -
Type 22 K
Höhe554 954 Länge600 bis 2000 400 bis 1600 Nabenabstand500 900
Stufung: alle Baulängen beginnend mit 400 bzw. 600 mm in Stufungen zu 200 mm
Anschlüsse: 4 x G 1/2 I.G. Prüfüberdruck: 13 bar Max. Betriebsüberdruck: 10 bar Max. Betriebstemperatur: 110 °C -

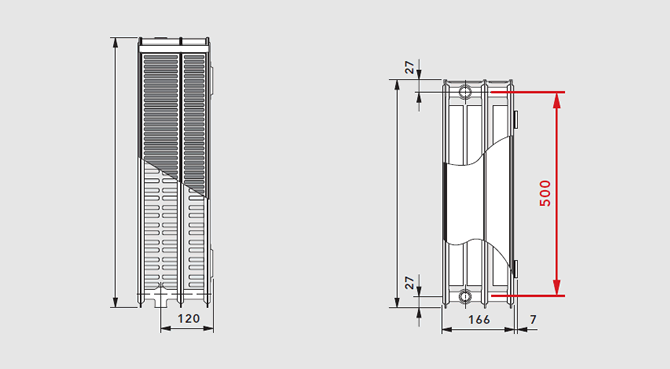

Type 33 K
Höhe554 Länge600 bis 2000 Nabenabstand500
Stufung: alle Baulängen beginnend mit 400 bzw. 600 mm in Stufungen zu 200 mm Anschlüsse: 4 x G 1/2 I.G. Prüfüberdruck: 13 bar Max. Betriebsüberdruck: 10 bar Max. Betriebstemperatur: 110 °C
Technische Informationen
Hier erhalten Sie einen Überblick über die wichtigsten technischen Daten. Für weitere Informationen können Sie sich die aufgelisteten pdf-Dateien downloaden.
-

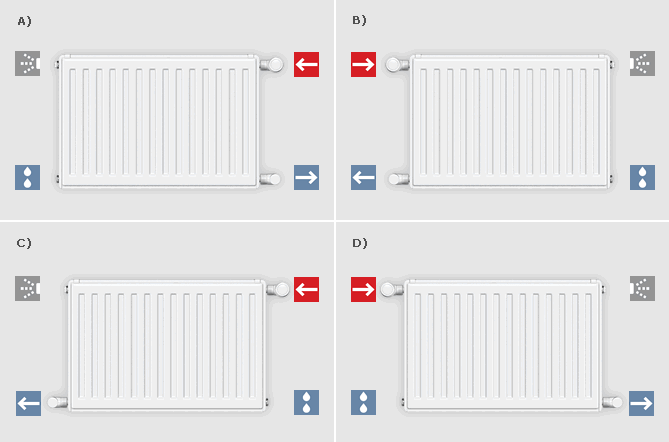

Anschlussdiagramm (Beispiel)
-
Anschlussarten - Zweirohrsystem
Vorlauf
Rücklauf
Blindstopfen
Entlüftung
Entleerung -

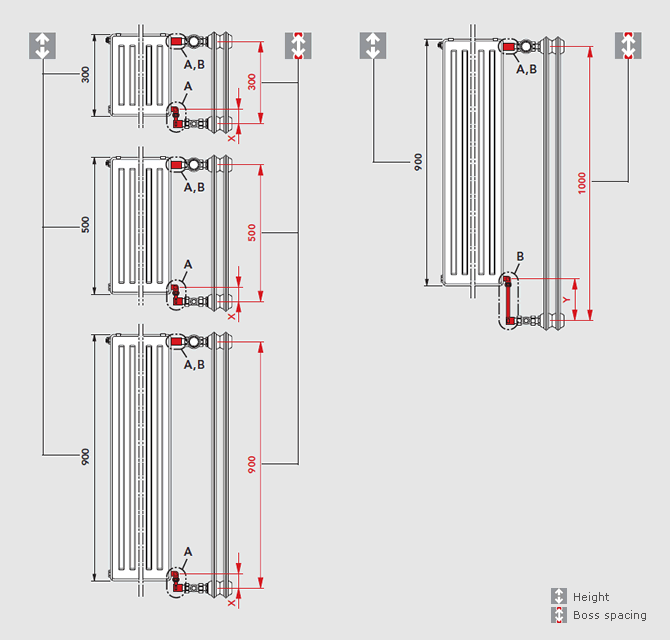

Modernisierungsadapter - Anwendungsbeispiele
Auch Abstände außerhalb der Norm sind kein Problem!
Für Nabenabstände, die sich außehalb der Norm befi nden, wurden die Modernisierungsadapter entwickelt. Mit diesen Adaptern ist wirklich jede Abstandskorrektur ohne großen Aufwand möglich.Hinweis: Jedem Modernisierungsadapter ist eine Montagehilfe aus Karton beigepackt.
Modernisierungsadapter zum Austausch von Gliederradiatoren mit Nabenabstand 200, 300, 500, 600 und 900 mm
Maß X: im Bereich von 45 bis 58 mm stufenlos verstellbar.
Artikel Nr.: AZ0MM090A0001000
Modernisierungsadapter zum Austausch von Gliederradiatoren mit Nabenabstand 1000 mm
Maß Y: Im Bereich von 145 bis 158 mm stufenlos verstellbar.
Artikel Nr.: AZ0MM100A0001000Durch Ablängen des Rohres um max. 85 mm kann das Maß Y auf 60 bis 73 mm reduziert werden.
Downloads
Hier können Sie sich wichtige Daten in unterschiedlichen Formaten downloaden.
- kv-Wert Tabelle [pdf; 0.17 MB]
- Technische Informationen Modernisierungsheizkörper Flachheizkörper [pdf; 0.26 MB]
- Prospekt Modernisierungsheizkörper Flachheizkörper [pdf; 0.48 MB]
- Technische Informationen Modernisierungsheizkörper [pdf; 1.37 MB]
- Prospekt Modernisierungsheizkörper [pdf; 3.87 MB]
- Ausschreibungstext [pdf; 0.03 MB]
- Montageanleitung [pdf; 0.19 MB]
- Flyer Modernisierungsheizkörper [pdf; 0.87 MB]
Wichtig: Um mit dem neuen Leistungsumrechner nach dem Download auf Ihrem System arbeiten zu können, müssen Sie sich bitte vorher unter http://get.adobe.com/de/air/ die kostenlose Software Adobe AIR downloaden.
Farben
Der MODERNISIERUNGSHEIZKÖRPER ist in 45 unterschiedlichen Farben erhältlich.
- 8 Sanitär-Farben
-
8 RAL-Trendfarben
color name color code
-
25 RAL-Classicfarben
color name color code
Die hier abgebildeten Farben sind nicht verbindlich. Farbabweichungen sind aus technischen Gründen möglich. weitere Wunschfarben auf Anfrage!
-
4 Metallic-Farben
color name color code
Die hier abgebildeten Farben sind nicht verbindlich. Farbabweichungen sind aus technischen Gründen möglich. weitere Wunschfarben auf Anfrage!
Accessoire
Hier erhalten Sie einen Überblick über unser großes Angebot an Zubehör für Flachheizköper.
In Europa werden mehr als 40% der CO2-Emissionen durch den Bereich der Gebäudetechnik verursacht. Das gesamte Heizsystem zu modernisieren ist daher eine der wichtigsten Maßnahmen, um nachhaltigen Umweltschutz zu gewährleisten.
vgl. Prof. Rainer Hirschberg , VDI Nachrichten, Aachen 2006
Spotlights
-
Mehrwert mit modernen Niedrigtemperatur-Heizkörpern [Entscheidende Vorteile mit Flachheizkörpern]
-
Mit jeder Energiequelle kompatibel:
• Vorlauftemperaturbandbreite von 90 bis unter 40 °C
• Optimale Niedrigtemperatur-Kombinierbarkeit (Wärmepumpe, Solar …)
Enorme Einsparungspotentiale bei Neubau & Sanierung:
• Durchschnittlich 15 % Energiekosten-Einsparung bei Heizkörpertausch
(im Vgl. zum veralteten Gliederradiator)
• Niedrige Systemtemperaturen durch hohe Leistung
Schnellste Regelung bei Aufheiz- und Abkühlphasen
• Kurze Reaktionszeiten bei plötzlichen Temperaturveränderungen (weniger Energieverbrauch)
• Hohe Effizienz durch kürzere Abkühl- & Aufheizzeiten
• Hoher Regelkomfort
-
-
Gestiegenes Umweltbewusstsein der Menschen [41% der CO2-Emissionen durch Gebäudeenergie]
-
Weltweit wird versucht, Energie zu sparen und die Ressourcen unseres Planeten zu schonen. VOGEL&NOOT unterstützt dies mit High-tech-Heizkörpern, um die Wärmeabgabe effizient und bei vollster Behaglichkeit bei immer niedriger werdenden Systemtemperaturen zu ermöglichen.
-
-
Werkseitig kv-voreingestellte Ventile [Senkung der Energiekosten und CO2-Reduktion]
-
Die VOGEL&NOOT Ventilheizkörper sind, abhängig von der Wärmeleistung, bereits werkseitig mit vorjustierten und regulierbaren Ventileinsätzen ausgestattet. Zusätzlich ist die kv-Voreinstellung auf der Stirnseite farblich gekennzeichnet.
-
