Typenübersicht
Die Heizkörper von VOGEL&NOOT erfüllen zahlreiche international anerkannte Qualitätsstandards, wobei die Produktionsabläufe sämtlicher Fertigungsstandorte ISO-zertifiziert sind. Darüber hinaus werden die Qualitäts- und Leistungsangaben der VOGEL&NOOT-Flachheizkörper von anerkannten europäischen Instituten permanent überprüft und bestätigt.
Verschiedene Dimensionen und unterschiedliche Ausführungen, betreffend der Anzahl an Lagen und Konvektionsblechen, führen zu einer großen Modellauswahl, passend für die unterschiedlichsten Anforderungen.
-
Type 10
einlagig
Höhe300 400 500 600 900
Längebis 1200 bis 2400 bis 2600 bis 1400
Bautiefe46 Stufung: alle Baulängen beginnend mit 400 mm in Stufungen zu 200 mm; zusätzlich 520, 720, 920, 1120 und 1320 mm
Anschlüsse: 4 x G 1/2 I.G.
Prüfüberdruck: 13 bar
Max. Betriebsüberdruck: 10 bar
Max. Betriebstemperatur 110 °C -
Type 11 K
einlagig mit einem Konvektionsblech Höhe300 400 500 600 900 Längebis 2400 bis 2600 bis 2000 Bautiefe61 Stufung: alle Baulängen beginnend mit 400 mm in Stufungen zu 200 mm; zusätzlich 520, 720, 920, 1120 und 1320 mm
Anschlüsse: 4 x G 1/2 I.G. Prüfüberdruck: 13 bar Max. Betriebsüberdruck: 10 bar Max. Betriebstemperatur: 110 °C -
Type 21 K-S
zweilagig mit einem Konvektionsblech Höhe300 400 500 600 900 Längebis 2400 bis 3000 bis 2000 Bautiefe80 Stufung: alle Baulängen beginnend mit 400 mm in Stufungen zu 200 mm; zusätzlich 520, 720, 920, 1120 und 1320 mm
Anschlüsse: 4 x G 1/2 I.G. Prüfüberdruck: 13 bar Max. Betriebsüberdruck: 10 bar Max. Betriebstemperatur: 110 °C -
Type 22 K
zweilagig mit zwei Konvektionsblechen Höhe300 400 500 600 900 Längebis 3000
bis 2000 Bautiefe105 Stufung: alle Baulängen beginnend mit 400 mm in Stufungen zu 200 mm; zusätzlich 520, 720, 920, 1120 und 1320 mm
Anschlüsse: 4 x G 1/2 I.G.
Prüfüberdruck: 13 bar
Max. Betriebsüberdruck: 10 bar
Max. Betriebstemperatur: 110 °C -

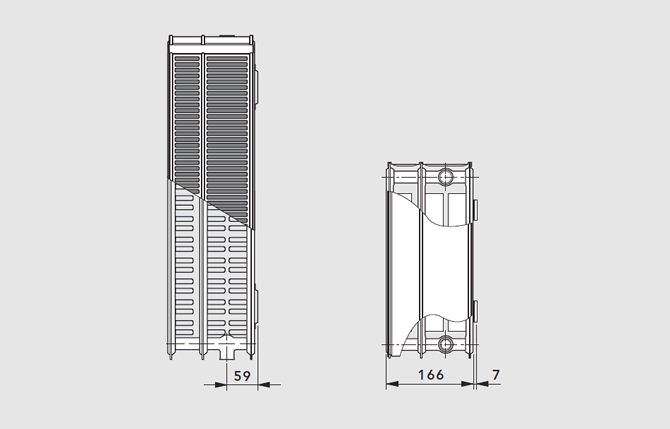

Type 33 K
dreilagig mit drei Konvektionsblechen Höhe300 400 500 600 900 Längebis 3000 bis 2200 bis 2000 Bautiefe166 Stufung: alle Baulängen beginnend mit 400 mm in Stufungen zu 200 mm; zusätzlich 520, 720, 920, 1120 und 1320 mm
Anschlüsse: 4 x G 1/2 I.G. Prüfüberdruck: 13 bar Max. Betriebsüberdruck: 10 bar Max. Betriebstemperatur: 110 °C
Technische Informationen
KOMPAKTHEIZKÖRPER können problemlos auf Einrohranschluss umgerüstet werden. Voraussetzung ist, dass dabei Vierwegeventile mit Umgehungsrohr verwendet werden.
-
Anschlussart - Einrohrsystem
Vorlauf
Rücklauf
Blindstopfen
Entlüftung
Entleerung -

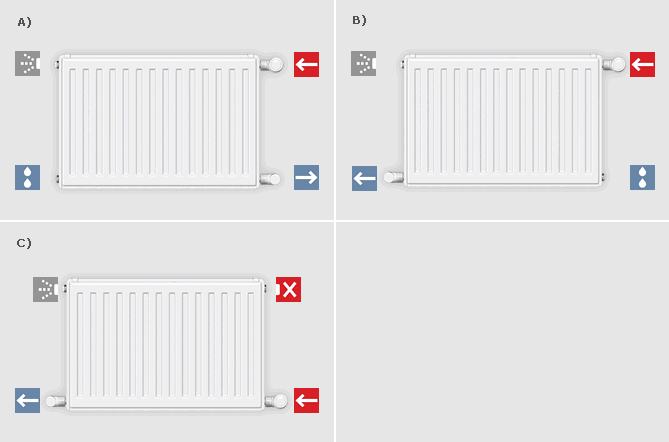

Anschlussarten - Zweirohrsystem
A) Anschluss einseitig
B) Anschluss wechselseitig
C) Anschluss reitend (Achtung: Minderleistung)
Vorlauf Rücklauf Blindstopfen Entlüftung Entleerung
Downloads
Hier können Sie sich wichtige Daten in unterschiedlichen Formaten downloaden.
- kv-Wert Tabelle [pdf; 0.17 MB]
- Technische Informationen Kompaktheizkörper [pdf; 0.36 MB]
- Prospekt Kompaktheizkörper [pdf; 0.36 MB]
- Technische Information Flachheizkörper [pdf; 3.90 MB]
- Prospekt Flachheizkörper [pdf; 3.66 MB]
- Ausschreibungstext [pdf; 0.02 MB]
- Montageanleitung [pdf; 0.19 MB]
- Flyer Flachheizkörper [pdf; 0.86 MB]
- Accessories [pdf; 0.18 MB]
Wichtig: Um mit dem neuen Leistungsumrechner nach dem Download auf Ihrem System arbeiten zu können, müssen Sie sich bitte vorher unter http://get.adobe.com/de/air/ die kostenlose Software Adobe AIR downloaden.
Farben
Der KOMPAKTHEIZKÖRPER ist in 45 unterschiedlichen Farben erhältlich.
Accessoire
Hier erhalten Sie einen Überblick über unser großes Angebot an Zubehör für Flachheizköper.
„Wir haben uns verschiedene Modernisierungsszenarien durchgerechnet, bei denen ein Heizkörpertausch durchgeführt wurde. Mit den Flachheizkörpern von VOGEL&NOOT ergibt sich eine mittlere Einsparung von etwa 15 %.“
Prof. DI Dr. Michael Graf, FHS Pinkafeld
Spotlights
-
Mehrwert mit modernen Niedrigtemperatur-Heizkörpern [Entscheidende Vorteile mit Flachheizkörpern]
-
Mit jeder Energiequelle kompatibel:
• Vorlauftemperaturbandbreite von 90 bis unter 40 °C
• Optimale Niedrigtemperatur-Kombinierbarkeit (Wärmepumpe, Solar …)
Enorme Einsparungspotentiale bei Neubau & Sanierung:
• Durchschnittlich 15 % Energiekosten-Einsparung bei Heizkörpertausch
(im Vgl. zum veralteten Gliederradiator)
• Niedrige Systemtemperaturen durch hohe Leistung
Schnellste Regelung bei Aufheiz- und Abkühlphasen
• Kurze Reaktionszeiten bei plötzlichen Temperaturveränderungen (weniger Energieverbrauch)
• Hohe Effizienz durch kürzere Abkühl- & Aufheizzeiten
• Hoher Regelkomfort
-
-
Gestiegenes Umweltbewusstsein der Menschen [41% der CO2-Emissionen durch Gebäudeenergie]
-
Weltweit wird versucht, Energie zu sparen und die Ressourcen unseres Planeten zu schonen. VOGEL&NOOT unterstützt dies mit High-tech-Heizkörpern, um die Wärmeabgabe effizient und bei vollster Behaglichkeit bei immer niedriger werdenden Systemtemperaturen zu ermöglichen.
-
-
Werkseitig kv-voreingestellte Ventile [Senkung der Energiekosten und CO2-Reduktion]
-
Die VOGEL&NOOT Ventilheizkörper sind, abhängig von der Wärmeleistung, bereits werkseitig mit vorjustierten und regulierbaren Ventileinsätzen ausgestattet. Zusätzlich ist die kv-Voreinstellung auf der Stirnseite farblich gekennzeichnet.
-
