CLASSIC CHROM GEBOGEN

Extravagantes Design mit galvanisch veredelter Chromoberfläche.

Überzeugende Qualität mit
einem Hauch von Luxus.

Technische Informationen VDI 3805 Heizkörper Leistungsumrechner

Toggle

Modellübersicht Technische Informationen Downloads

Modellübersicht

Die Badheizkörper von VOGEL&NOOT erfüllen zahlreiche international anerkannte Qualitätsstandards, wobei die Produktionsabläufe sämtlicher Fertigungsstandorte ISO-zertifiziert sind. Darüber hinaus werden die Qualitäts- und Leistungsangaben der VOGEL&NOOT-Badheizkörper von anerkannten europäischen Instituten permanent überprüft und bestätigt.

Quality marks bathroom radiators

Dimensionen und Modelle

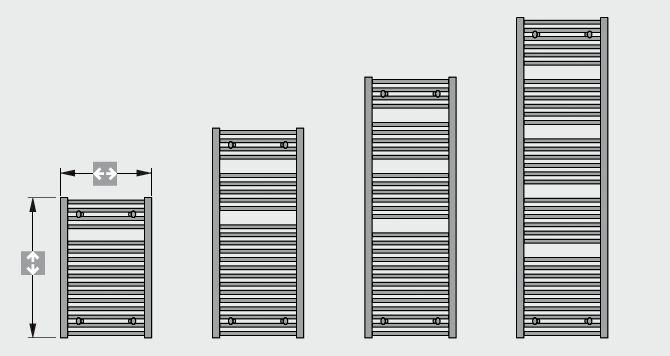

CLASSIC CHROME CURVED overview of models


Länge	500, 600
Höhe	760	1150	1450	1750

Anschlüsse: 4 x G 1/2 I.G.

Prüfüberdruck: 13 bar

Max. Betriebsüberdruck: 10 bar

Max. Betriebstemperatur: 110 °C

Technische Informationen

Hier erhalten Sie einen Überblick über die wichtigsten technischen Daten. Für weitere Informationen können Sie sich die aufgelisteten pdf-Dateien downloaden.

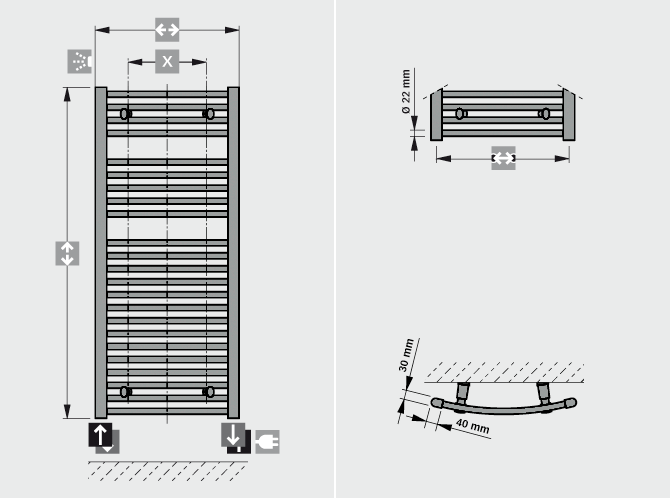

Anschlussbeispiele

Vorlauf

Rücklauf

Entlüftung

Elektrischer Anschluss

Nabenabstand

Anschlüsse: 4 x G 1/2 I.G.

Prüfüberdruck: 13 bar

Max. Betriebsüberdruck: 10 bar

Max. Betriebstemperatur: 110 °C

Zubehör: PTC-Elektroheizelement
CLASSIC CHROM GEBOGEN Badheizkörper können - ausgestattet mit einem PTC-Elektroheizelement - auch in der heizfreien Zeit benutzt werden. Die Zuordnung der E-Heizelement-Leistungen ist unbedingt einzuhalten.

Spezialanschlussstück (verchromt) notwendig für den Einsatz eines Elektroheizelementes.

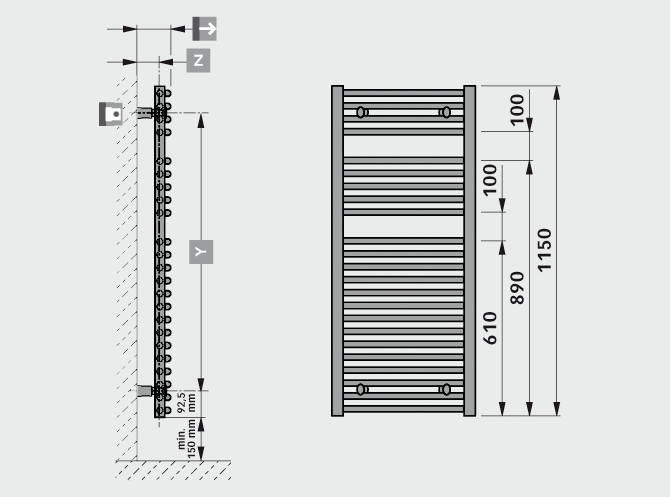

Dimensionen [mm]

Downloads

Hier können Sie sich wichtige Daten in unterschiedlichen Formaten downloaden.

Wichtig: Um mit dem neuen Leistungsumrechner nach dem Download auf Ihrem System arbeiten zu können, müssen Sie sich bitte vorher unter http://get.adobe.com/de/air/ die kostenlose Software Adobe AIR downloaden.
