BERLIN-VM
Reduziertes Design und
klare Linienführung.
Die paarweise angeordneten Rohre
bilden eine stilvolle Einheit.
Modellübersicht
Diese Designheizkörper werden in Österreich produziert. Die Designheizkörper von VOGEL&NOOT erfüllen zahlreiche international anerkannte Qualitätsstandards, wobei die Produktionsabläufe sämtlicher Fertigungsstandorte ISO-zertifiziert sind. Darüber hinaus werden die Qualitäts- und Leistungsangaben der VOGEL&NOOT-Designheizkörper von anerkannten europäischen Instituten permanent überprüft und bestätigt.
-
Dimensionen und Modelle
Länge500, 600, 750, 900
Höhe796 1196 1756
Anschlüsse: 2 x G 3/4 A.G. (für Ventil-Anschlussarmatur) und 4 x G 1/2 I.G.
Prüfüberdruck: 13 bar
Max. Betriebsüberdruck: 10 bar
Max. Betriebstemperatur: 110 °C
Technical Information
Hier erhalten Sie einen Überblick über die wichtigsten technischen Daten. Für weitere Informationen können Sie sich die aufgelisteten pdf-Dateien downloaden.
-

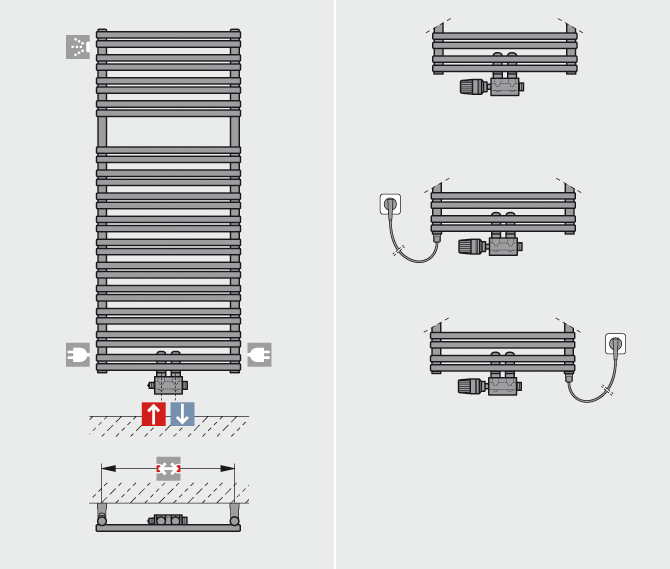

Anschlussbeispiele
Vorlauf
Rücklauf
Entlüftung
Elektrischer Anschluss
Nabenabstand Anschlüsse: 2 x G 3/4 A.G. (für Ventil-Anschlussarmatur) und 4 x G 1/2 I.G. Prüfüberdruck: 13 bar Max. Betriebsüberdruck: 10 bar Max. Betriebstemperatur: 110 °CZubehör: PTC-Elektroheizelement
Alle BERLIN-VM Heizkörper können - ausgestattet mit einem Elektroheizelement - auch in der heizfreien Zeit benutzt werden. Die Zuordnung der E-Heizelement-Leistungen ist unbedingt einzuhalten.Serienmäßige Grundausstattung:
• Ein Entlüftungsstopfen G 1/2 drehbar und drei Blindstopfen G 1/2,
Messing vernickelt selbstdichtend, werkseitig eingedichtet
• Ventil-Anschlussarmatur in Zweirohr-Eckform
• Abdeckrosette in der jeweiligen Heizkörperfarbe
• Wandbefestigungsset in der jeweiligen Heizkörperfarbe
• Montagehilfe
• Montageanleitung -
Dimensionen [mm]
Downloads
Hier können Sie sich wichtige Daten in unterschiedlichen Formaten downloaden.
- Technische Informationen BERLIN-VM [pdf; 0.05 MB]
- Prospekt BERLIN-VM [pdf; 0.12 MB]
- Prospekt Designheizkörper [pdf; 3.41 MB]
- Ausschreibungstext [pdf; 0.04 MB]
- Montageanleitung [pdf; 1.36 MB]
- VDI 3805 Heizkörper Stand 08/2012 [zip; 2.97 MB]
- BDH Standard Version 16; Stand 01/2011; BDH Version 2.0 [ZIP; 0.01 MB]
Wichtig: Um mit dem neuen Leistungsumrechner nach dem Download auf Ihrem System arbeiten zu können, müssen Sie sich bitte vorher unter http://get.adobe.com/de/air/ die kostenlose Software Adobe AIR downloaden.
Farben
Dieser Designheizkörper ist in 45 unterschiedlichen Farben erhältlich.
- 8 Sanitär-Farben
-
8 RAL-Trendfarben
color name color code
-
25 RAL-Classicfarben
color name color code
Die hier abgebildeten Farben sind nicht verbindlich. Farbabweichungen sind aus drucktechnischen Gründen möglich. weitere Wunschfarben auf Anfrage!
-
4 Metallic-Farben
color name color code
Die hier abgebildeten Farben sind nicht verbindlich. Farbabweichungen sind aus drucktechnischen Gründen möglich. weitere Wunschfarben auf Anfrage!
Accessoires
Serienmäßige Grundausstattung:
• Ein Entlüftungsstopfen G 1/2 drehbar und drei Blindstopfen G 1/2,
Messing vernickelt selbstdichtend, werkseitig eingedichtet
• Ventil-Anschlussarmatur in Zweirohr-Eckform
• Abdeckrosette in der jeweiligen Heizkörperfarbe
• Wandbefestigungsset in der jeweiligen Heizkörperfarbe
• Montagehilfe
• Montageanleitung
Hier erhalten Sie einen Überblick über unser großes Angebot an Zubehör für Designheizkörper.
