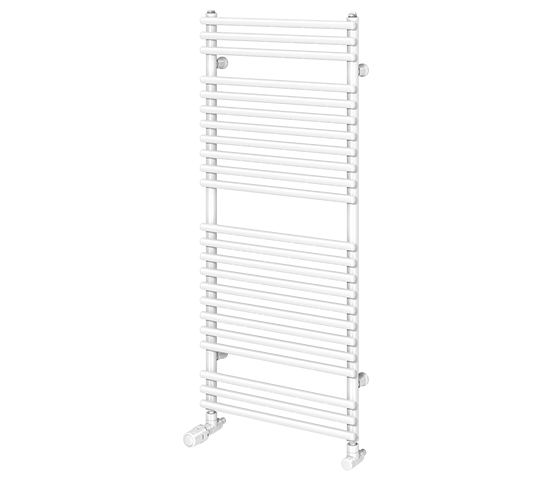

DION

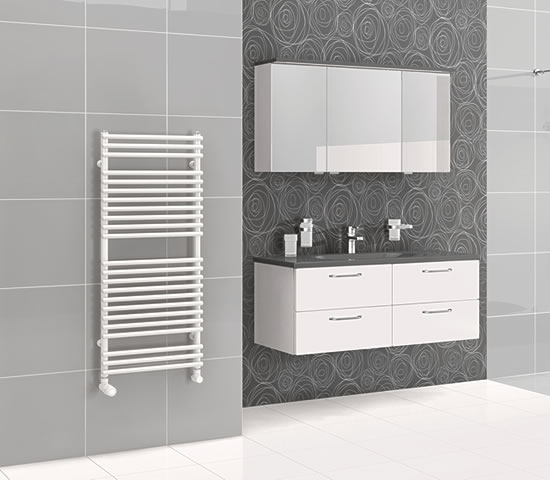

Pěkně tvarované otopné těleso zaujme a vnese do Vaší koupelny útulnost.
Na decentních vodorovných topných trubkách lze optimálně zavěsit a sušit ručníky a osušky.
Prepocet výkonu
Technicke informace

Přehled typů

Koupelnová otopná tělesa od VOGEL&NOOT splňují velký počet mezinárodně uznávaných standardů kvality. Výrobní procesy veškerých výrobních závodů jsou navíc certifikovány dle ISO norem. Kromě toho jsou údaje o kvalitě a výkonnosti koupelnových otopných těles VOGEL&NOOT trvale prověřovány a potvrzovány uznávanými evropskými instituty.

Rozměry a modely

Koupelnové otopné těleso DION - rozměry a modely

Width Délka 500, 600, 750, 900
Height Výška 714 1134 1764

Connections Přípojení: 4 x G 1/2 vnitřní

Test positive pressure Zkušební přetlak: 13 bar

Maximal positive operating pressure Max. provozní tlak: 10 bar

Maximal operating temperature Max. provozní teplota: 110 °C

Technické informace

Zde naleznete přehled nejdůležitějších technických údajů. Další informace jsou k dispozici v uvedených PDF souborech, které jsou ke stažení.

Přípojovací možnost

Koupelnové otopné těleso DION - Přípojovací možnost

flow Vstup

Return Výstup

Vent plug Odvzdušnění

Electric connection Připojení pro el.topnou vložku

Boss spacing Délka - 40 mm

Connections Přípojení: 4 x G 1/2 vnitřní

Test positive pressure Zkušební přetlak: 13 barů

Maximal positive operating pressure Max. provozní tlak: 10 barů

Maximal operating temperature Max. provozní teplota: 110 °C



Příslušenství: PTC elektrická topná vložka
Všechna DION koupelnová topná tělesa vybavena PTC elektrickou topnou vložkou mohou být provozována i mimo topnou sezonu. Přiřazení výkonu elektrického topného tělesa je nutné bezpodmínečně dodržet.

Specielní připojovacíkus
(pochromovaný) je potřebný pro instalaci elektrické topné vložky

Rozměry [mm]

Koupelnové otopné těleso DION - Rozměry [mm]

Označení CE a Prohlášení o vlastnostech (DoP)

Nařízení EU o stavebních produktech stanovuje, že stavební produkty včetně otopných těles a konvektorů bez integrovaného zdroje tepla musí být označeny CE v souladu s relevantními harmonizovanými normami o výrobcích EN 442 a deklarací výkonů (DoP). Označení CE znamená, že každý jednotlivý produkt odpovídá požadavkům výrobního procesu produktu podle ustanovení pro výrobu, testování a dodání. Nařízení vstoupilo v platnost dnem 1. července 2013.

Produkty Rettig ICC jsou označeny CE  a Prohlášení o vlastnostech Rettig ICC a podklady – dodatek D a M s podrobným popisem výkonů produktů, na něž je odkazováno, jsou  k dispozici v souladu s nařízením o stavebních produktech. Viz přiložené aktuální DoP RICC a s tím spojené soubory.

Typ otopného tělesa
Výška
mm
mm
Délka
mm
mm
Tepelná ztráta
W
%
%
Teplota
°C
°C
°C
